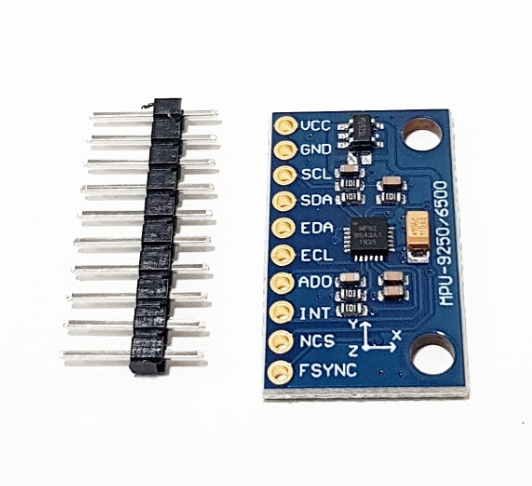

موديول سنسور حركة وملاحة 9 محاور MPU9250 (تسارع + جيروسكوب + بوصلة)

نظرة عامة

موديول MPU9250 9-Axis IMU Sensor Module هو سنسور حركة وملاحة متكامل عالي الدقة، بيجمع بين سنسور تسارع ثلاثي المحاور (Accelerometer)، وجيروسكوب ثلاثي المحاور (Gyroscope)، وبوصلة مغناطيسية ثلاثية المحاور (Magnetometer AK8963) على شريحة واحدة مدمجة. الموديول بيوفر قياس كامل بـ 9 درجات حرية (9-DOF Motion Tracking)، ومزود بمعالج حركة رقمي داخلي DMP (Digital Motion Processor) بيقوم بحسابات دمج السنسورات المعقدة وتحديد زوايا الميل والاتجاه (Quaternions / Euler Angles) لتخفيف الحمل تماماً عن الميكروكنترولر بتاعك. الموديول ده هو الاختيار الأساسي والأقوى لطائرات الدرونز، والروبوتات ذاتية الاتزان، وأنظمة الجيمبال (Gimbal)، وتطبيقات الواقع الافتراضي.

أهم المميزات

• تتبع حركة شامل بـ 9 درجات حرية (9-DOF): دمج دقيق لبيانات التسارع الخطي والسرعة الزاوية والمجال المغناطيسي في موديول واحد مدمج.
• معالج حركة رقمي مدمج (DMP): بيعمل Sensor Fusion داخلي عشان يديك زوايا الميلان والاتجاه جاهزة بدون استهلاك موارد معالج الأردوينو أو الـ ESP32.
• محولات تناظرية رقمية 16-Bit ADC: دقة فائقة في قراءة التغيرات الحركية الطفيفة على كل المحاور.
• مدى قياس قابل للضبط: خيارات متعددة للحساسية (الجيروسكوب من ±250 وحتى ±2000 درجة/ثانية، والتسارع من ±2g حتى ±16g، والبوصلة حتى ±4800 ميكروتسلا).
• دعم واجهات I2C و SPI: سرعة نقل بيانات عالية ومرونة في التوصيل مع مختلف اللوحات التطويرية.
• استهلاك طاقة فائق الانخفاض: أوضاع تشغيل موفرة للطاقة تناسب المشاريع القابلة للارتداء والأجهزة المحمولة التي تعمل بالبطاريات.

المواصفات التقنية

• شريحة السنسور: InvenSense MPU-9250 (بتتكون من MPU-6500 للـ Gyro/Accel + شريحة AK8963 للمجال المغناطيسي)
• درجات الحرية (DOF): 9 محاور كاملة (3 تسارع + 3 دوران + 3 مجال مغناطيسي)
• جهد التشغيل: 3.0V – 5.0V DC (مزود بمنظم جهد داخلي)
• مستوى الإشارة الرقمية: متوافق مع 3.3V و 5V
• بروتوكول الاتصال: I2C (العنوان الافتراضي 0x68 / 0x69) و SPI
• مدى الجيروسكوب: ±250, ±500, ±1000, ±2000 درجة/ثانية
• مدى مقياس التسارع: ±2g, ±4g, ±8g, ±16g
• مدى البوصلة المغناطيسية: ±4800 µT
• دقة الـ ADC: 16 بت لكل قناة
• مخزن البيانات الداخلي: 512-Byte FIFO Buffer
• الأبعاد: 25 مم × 15 مم × 3 مم
• المسافة بين البنات (Pitch): 2.54 مم قياسي مناسب للبريد بورد

التطبيقات واستخداماتها

• طائرات الدرونز والـ Quadcopters: مثبتات الطيران وتحديد اتجاه الطائرة والتحكم في الاتزان الذاتي.
• الروبوتات ذاتية الاتزان (Self-Balancing Robots): روبوتات العجلتين التي تعتمد على خوارزميات PID والاتزان اللحظي.
• مانع الاهتزاز للكاميرات (Gimbal Stabilizers): أنظمة التثبيت ثلاثية المحاور لكاميرات التصوير الاحترافية.
• أنظمة الملاحة والبوصلة الرقمية: تتبع الحركة الداخلية وتحديد الاتجاه بالنسبة للشمال المغناطيسي.
• الواقع الافتراضي والمعزز (VR/AR): أجهزة التتبع المحمولة في اليد ونظارات الواقع الافتراضي.

محتويات العلبة

• 1 × موديول سنسور حركة MPU9250 9-Axis IMU
• 1 × مسطرة بن هيدر مستقيمة 10 أطراف (2.54 مم)
• 1 × مسطرة بن هيدر زاوية قائمة 10 أطراف

التوافق

• الميكروكنترولرات المدعومة: متوافق بالكامل مع Arduino (Uno, Nano, Mega)، و ESP32، و ESP8266، و STM32، و Raspberry Pi، و Teensy.
• المكتبات البرمجية: دعم واسع في بيئة Arduino IDE بمكتبات مفتوحة المصدر زي MPU9250_WE و Bolder Flight Systems MPU9250 ومكتبات ROS.
• التوافق الكهربي: يعمل مباشرة مع أنظمة 3.3V و 5V بفضل منظم الجهد المدمج.

توصية MOKWN

لو بتعمل مشروع درون أو روبوت توازن، موديول MPU9250 هو الخيار الاحترافي رقم واحد مقارنة بموديول MPU6050 التقليدي. الميزة الجوهرية هنا هي وجود البوصلة المغناطيسية (Magnetometer) اللي بتمنع حدوث الانجراف في زاوية الاتجاه (Yaw Drift) وبتخلي نظامك عارف اتجاه الشمال الحقيقي باستمرار. بننصح بمعايرة البوصلة المغناطيسية في مكان مشروعك أول ما تبدأ لضمان أدق قراءات مع فلاتر Madgwick أو Kalman. اطلب دلوقتي من MOKWN واستلم شحنتك بسرعة في أي مكان في مصر!
