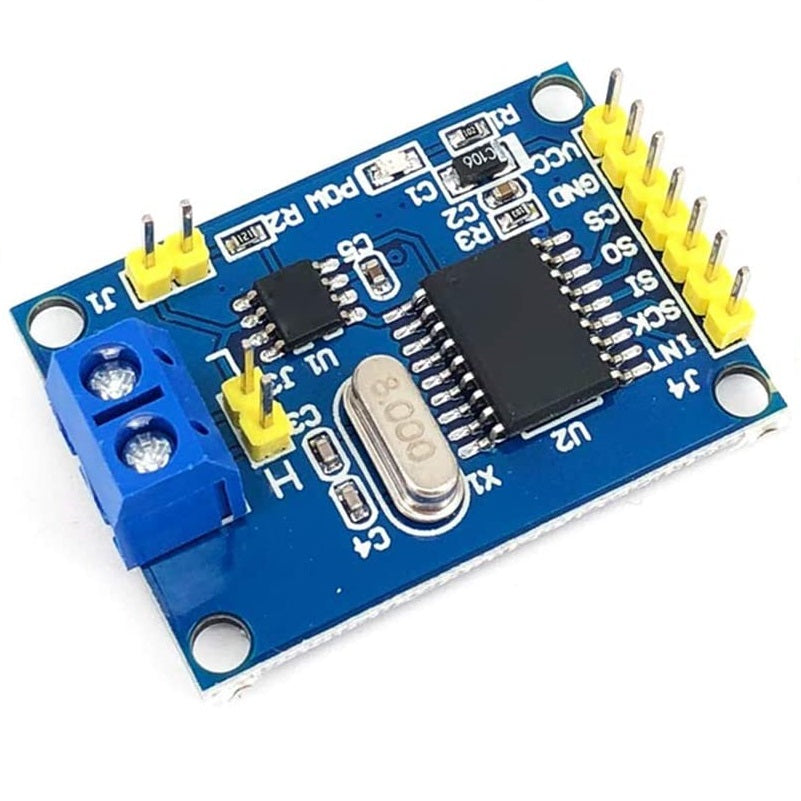

موديول MCP2515 CAN-BUS كنترولر وترانسيفر

نظرة عامة

موديول MCP2515 CAN-BUS Controller and Transceiver هو الحل الكامل لإضافة اتصال CAN (Controller Area Network) لمشاريع الميكروكونترولر بتاعتك. الموديول ده بيجمع بين كنترولر الـ CAN بتاع Microchip MCP2515 والترانسيفر MCP2551، فبيديك طريقة موثوقة وبسعر اقتصادي عشان تتواصل مع أي شبكة CAN. سواء بتعمل أداة تشخيص للعربيات، أو نظام تحكم صناعي، أو مشروع روبوتات، الموديول ده هيبسّط عليك عملية دمج الاتصال عبر CAN bus.

أهم المميزات

• كنترولر وترانسيفر CAN متكاملين: بيجمع بين MCP2515 وMCP2551 في واجهة CAN كاملة.
• واجهة SPI: سهل توصيله بأي ميكروكونترولر فيه دعم SPI (زي Arduino أو Raspberry Pi أو STM32).
• CAN بسرعة عالية: بيدعم CAN 2.0B بسرعة لحد 1 Mb/s.
• فريمات Standard وExtended: بيشتغل مع المعرفات 11-bit و29-bit.
• مقاومة Termination 120Ω على البوردة: بتتفعل عن طريق جمبر عشان إنهاء الباص بشكل صح.
• LEDs للمؤشرات: LED للباور وLED للنشاط عشان تتابع الحالة بسهولة.
• تصميم صغير: حجمه صغير ومناسب للبريد بورد والـ PCBs.

المواصفات التقنية

• كنترولر CAN: MCP2515 (Microchip)
• ترانسيفر CAN: MCP2551 (Microchip)
• واجهة الاتصال: SPI (Serial Peripheral Interface)
• بروتوكول CAN: CAN 2.0B (فريمات Standard وExtended)
• معدل البيانات: لحد 1 Mb/s
• جهد التشغيل: 5V DC
• مقاومة Termination: 120Ω (بتتفعل عن طريق جمبر)
• المقاسات: 50mm x 28mm (تقريبًا)
• التوصيلات: ترمنال براغي 2-pin لباص الـ CAN (CANH, CANL)، وهيدر 10-pin للـ SPI والباور

الاستخدامات

• تشخيص العربيات: اتصل بمنافذ OBD-II عشان تقرأ بيانات العربية.
• الأتمتة الصناعية: للتواصل بين الماكينات جوه المصانع.
• الروبوتات: تنسيق أكتر من كنترولر في نظام الروبوت.
• البيوت الذكية: دمج الأجهزة في شبكة أتمتة منزلية شغالة على CAN.
• البروتوتايبينج: مثالي للهواة والطلبة اللي بيتعلموا عن CAN bus.

محتويات العلبة

• 1x موديول MCP2515 CAN-BUS Controller and Transceiver
• 1x ترمنال براغي 2-pin (ملحوم مسبقًا)
• 1x هيدر 10-pin (ممكن يحتاج لحام)
• 1x جمبر كاب لمقاومة الـ termination (متسطب مسبقًا)

التوافق

• Arduino: بيشتغل مع أي لوحة Arduino فيها SPI (زي Uno أو Mega أو Due) باستخدام مكتبات زي 'MCP_CAN' أو 'ACAN2515'.
• Raspberry Pi: ينفع تستخدمه بلغات Python أو C++ عن طريق SPI.
• STM32: متوافق مع مكتبات HAL.
• ESP32/ESP8266: بيشتغل مع SPI والمكتبات المناسبة.
• ميكروكونترولرات تانية: أي MCU فيه واجهة SPI ولوجيك 5V (أو level shifting).

توصية MOKWN

الموديول ده لازم يكون معاك لو ناوي تدخل في إلكترونيات العربيات أو الشبكات الصناعية. تصميمه plug-and-play وتوافقه الواسع يخلّيه مثالي للمبتدئين والمهندسين المحترفين على حد سواء. في MOKWN بننصحك تجمعه مع Arduino Uno للبروتوتايبينج السريع، وعندنا مجموعة كبيرة من ملحقات CAN bus تكمل سيتب بتاعك. اطلب دلوقتي وابدأ تبني شبكة CAN بتاعتك النهاردة!
