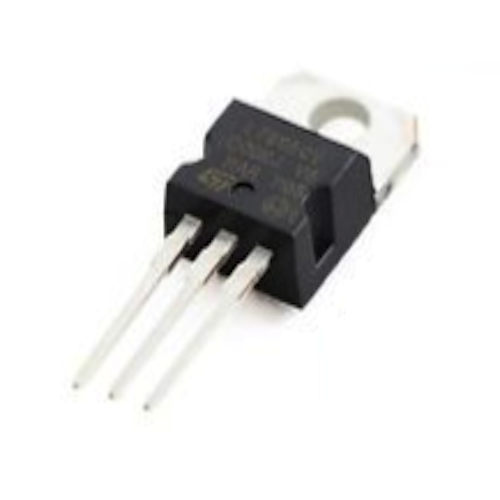

ريجولتر جهد L7809 موجب 9V بتيار 1A

نظرة عامة

الـ L7809 ده ريجولتر جهد موجب ثابت بيديك خرج 9 فولت مستقر بتيار أقصى 1A. الريجولتر ده ثلاثي الأطراف وبيعتبر من أساسيات الإلكترونيات، وبيوفر قدرة موثوقة لمجموعة كبيرة من المشاريع. سواء بتغذي ميكروكنترولر أو موديول سنسور أو درايفر موتور صغير، الـ L7809 بيضمن إن المكونات بتاعتك تاخد جهد ثابت، وده بيحميها من التقلبات اللي ممكن تخليها تشتغل غلط أو تتلف. علبة الـ TO-220 البسيطة بتاعته سهلة التركيب على هيت سينك للتطبيقات اللي محتاجة تيار أعلى، وده بيخليه اختيار مناسب للهواة والمحترفين.

أهم المميزات

• خرج ثابت 9V وتحمل تيار لحد 1A
• حماية مدمجة ضد الحرارة الزايدة (Thermal Overload)
• حماية ضد القصر (Short Circuit)
• حماية منطقة التشغيل الآمن (Safe Operating Area)
• تيار استهلاك داخلي خفيف (Low Quiescent Current)
• دقة جهد الخرج ±4%
• علبة TO-220 سهل تركيب عليها هيت سينك

المواصفات التقنية

• جهد الخرج: 9V (typical)
• تيار الخرج: لحد 1A
• مدى جهد الدخل: من 11.5V لـ 35V
• جهد السقوط (Dropout): 2V (typical)
• تنظيم الخط (Line Regulation): 100mV (typical)
• تنظيم الحمل (Load Regulation): 100mV (typical)
• مدى حرارة التشغيل: من -40°C لـ +125°C
• العلبة: TO-220

الاستخدامات والتطبيقات

• تغذية ميكروكنترولرات وسنسورات شغالة على 9V
• تنظيم الجهد في مشاريع Arduino و Raspberry Pi
• تغذية دوائر أنالوج محتاجة باور سبلاي نضيف 9V
• تخفيض جهود DC أعلى قادمة من بطاريات أو أدابترات
• عمل باور سبلاي مخصص لمشاريع الروبوتات والأتمتة

المحتويات

• 1x ريجولتر جهد موجب L7809

التوافق

• يشتغل مع أي مصدر DC داخل مدى جهد الدخل
• متوافق مع البريد بورد العادي والـ PCB
• استخدم معاه مكثفات دخول وخروج مناسبة لأفضل أداء (عادة 0.33µF للدخول و 0.1µF للخرج)

توصية MOKWN

لمعظم المشاريع، الـ L7809 اختيار ممتاز لو محتاج باور سبلاي 9V موثوق. ضيف معاه هيت سينك لو الحمل بتاعك بيسحب أكتر من 500mA عشان تحافظ على الأداء الحراري الأمثل. ولو محتاج جهد مختلف، شوف باقي ريجولترات سلسلة L78xx عندنا.
