سنسور Hall Effect A3144 لاستشعار المجال المغناطيسي

نظرة عامة

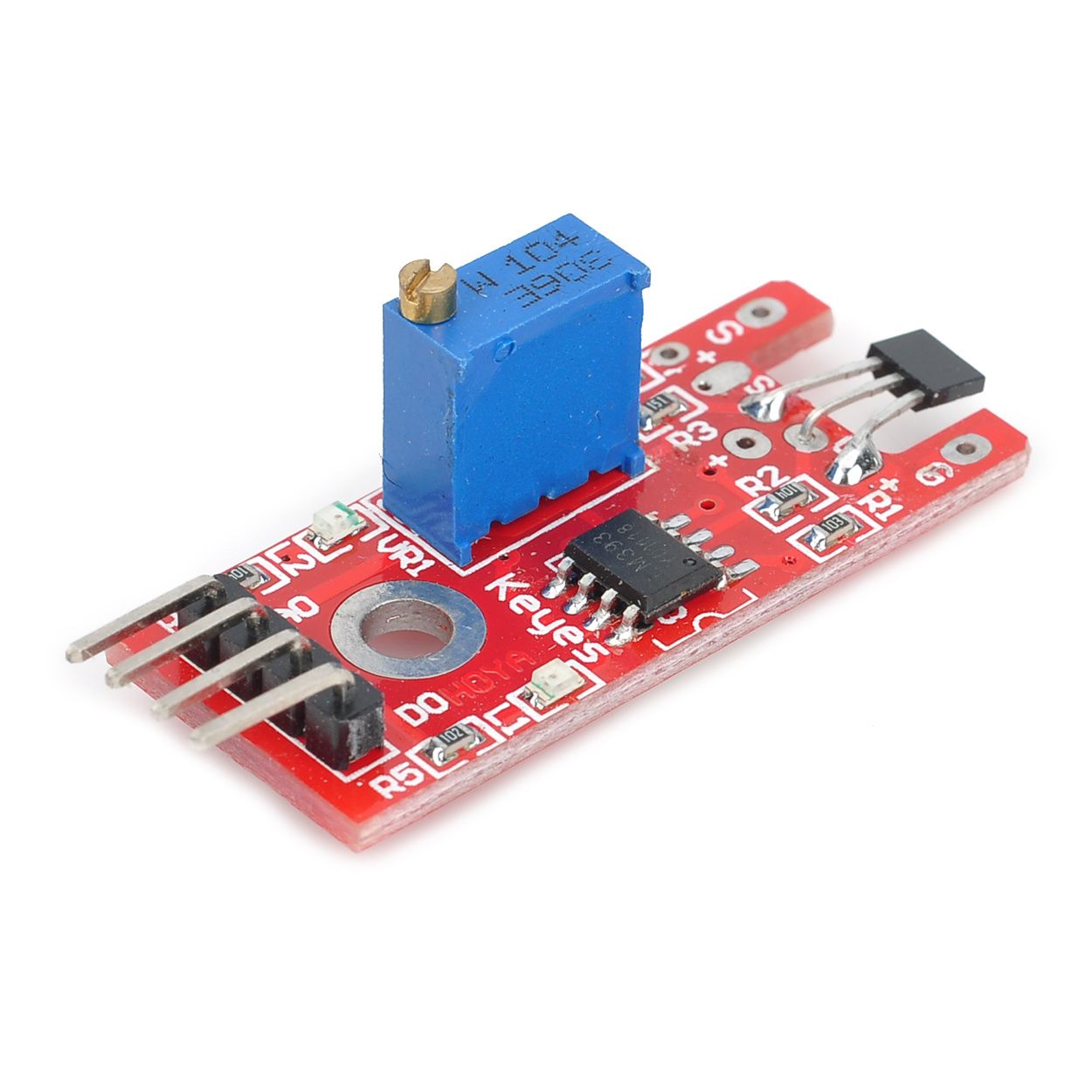

اكتشف دقة الاستشعار المغناطيسي مع سنسور Hall Effect A3144، الموديول الرقمي الموثوق المصمم لقياس واستشعار المجالات المغناطيسية بدون أي تلامس ميكانيكي. السنسور بيعتمد على شريحة A3144 الشهيرة ومدمج مع دائرة مقارن LM393 ليوفر مخرجين: مخرج رقمي (DO) ومخرج تناظري (AO) مع مقاومة متغيرة لضبط الحساسية بدقة. يعتبر الحل الهندسي رقم 1 لقياس سرعة دوران المواتير (Tachometer)، وحساب عدد اللفات، وتحديد مواضع الأجزاء المتحركة في الروبوتات وطابعات الـ 3D بدون أي تآكل أو احتكاك.

أهم المميزات

• استشعار مغناطيسي بدون تلامس: يعمل لملايين الدورات بدون أي احتكاك أو تآكل ميكانيكي وبدون ارتداد إشارة (No Bouncing).
• مخرجان متكاملان (DO و AO): مخرج ديجيتال للربط الفوري مع الإنتربت (Interrupts) في الأردوينو، ومخرج أنالوج لقياس شدة المجال المغناطيسي.
• مقاومة متغيرة لضبط الحساسية: إمكانية ضبط المسافة وحساسية اللقط لتناسب مختلف أحجام المغانط المستخدمة.
• إشارة خرج مستقرة بشريحة LM393: إشارة TTL رقمية واضحة ومستقرة بدون تشويش.
• مؤشرات LED ضوئية: ليد أحمر للباور وليد أخضر بينور لحظياً بمجرد اقتراب المغناطيس من السنسور.
• متوافق مع أنظمة 3.3V و 5V: يشتغل مباشرة مع بوردات الأردوينو، ESP32، والراسبيري باي.

المواصفات التقنية

• جهد التشغيل: 3.3V إلى 5.0V DC
• شريحة الاستشعار: A3144 Hall-Effect Switch
• شريحة المقارن: LM393
• نوع المخارج: مخرج رقمي DO ومخرج تناظري AO
• تردد الاستجابة: يصل إلى 100 كيلوهرتز (مناسب لقياس سرعات الدوران العالية)
• درجة حرارة التشغيل: -40°C إلى +85°C
• الأبعاد: 32 مم × 14 مم × 7 مم

التطبيقات واستخداماتها

• قياس سرعة الدوران (Tachometer): حساب عدد دورات المواتير وعجلات الروبوت بدقة عبر تثبيت مغناطيس صغير على الجزء الدوار.
• مفاتيح نهاية المشوار (Limit Switches): تحديد موقع الأجزاء المتحركة في طابعات 3D وماكينات CNC بدون تلامس.
• أنظمة إنذار الأبواب الذكية: كشف فتح وغلق الأبواب والشبابيك في أنظمة البيت الذكي.
• عدادات تدفق السوائل: قياس كمية تدفق المياه عبر رصد دوران مروحة العداد المغناطيسية.

محتويات العلبة

• 1 × موديول سنسور Hall Effect A3144 مع شريحة LM393

التوافق

• المتحكمات: متوافق 100% مع أردوينو Uno/Nano، ESP32، Raspberry Pi وكافة المتحكمات الدقيقة.
• المغانط: يعمل بكفاءة مع مغانط النيوديميوم (Neodymium) والفيرايت.

توصية MOKWN
