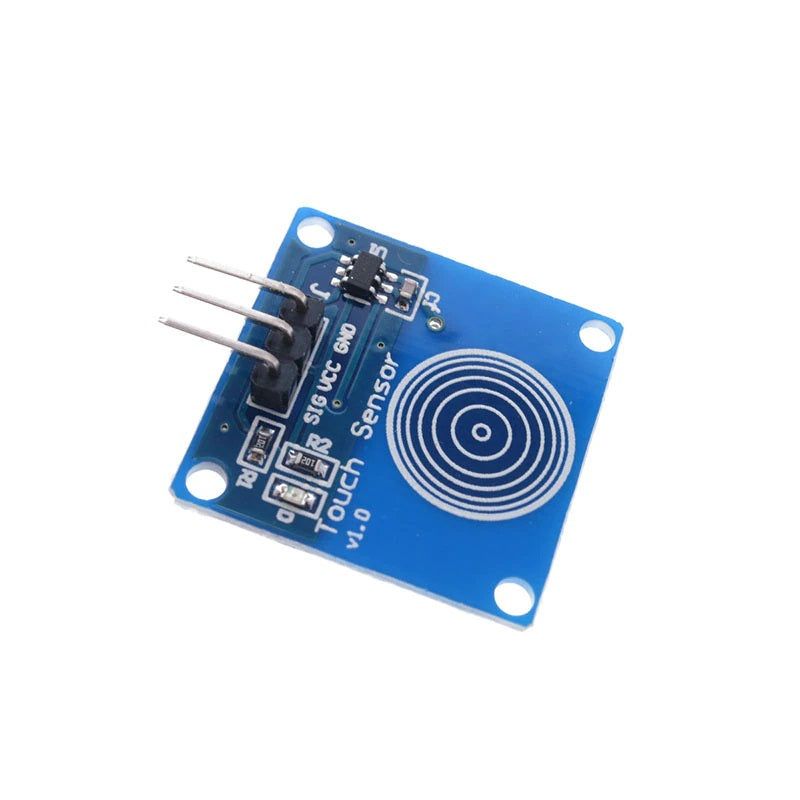

سنسور لمس سعوي TTP223-B

نظرة عامة

طوّر مشاريعك مع سنسور اللمس السعوي TTP223-B من MOKWN. الموديول ده صغير وحساسيته عالية جدًا، وبيستبدل البوتونات الميكانيكية التقليدية بواجهة لمس عصرية وأنيقة. الباد الحساس للمس بيكتشف لمس إيدك عن طريق الاستشعار السعوي (Capacitive Sensing)، وده بيخليه مثالي لعمل أزرار تحكم بسيطة ومقاومة للمية ومخفية. سواء كنت هواوي أو طالب أو مهندس محترف، السنسور ده هيضيف لمسة احترافية لمشاريعك.

أهم المميزات

• اكتشاف اللمس: بيكتشف اللمس عن طريق الاستشعار السعوي، يعني مش محتاج أي ضغط بدني.
• حساسية عالية: شريحة TTP223-B حساسيتها قابلة للتعديل، فبتضمن استجابة ثابتة حتى من خلال المواد الرقيقة.
• استهلاك طاقة منخفض: مثالي للمشاريع اللي شغالة على بطارية.
• سهولة التوصيل: خرج ديجيتال بسيط (HIGH/LOW) متوافق مع أغلب الميكروكونترولرز.
• تصميم صغير: حجمه صغير فيدخل بسهولة في الأماكن الضيقة.
• جهد تشغيل مرن: بيشتغل من 2.0V لـ 5.5V، يعني مناسب لأنظمة 3.3V و 5V.
• مؤشر LED: فيه LED على اللوحة بيعرض حالة اللمس كإشارة بصرية.

المواصفات الفنية

• الشريحة: TTP223-B
• جهد التشغيل: 2.0V – 5.5V DC
• الخرج: ديجيتال HIGH/LOW (Active High افتراضيًا)
• مساحة الباد الحساس للمس: 15mm x 15mm (تقريبًا)
• أبعاد اللوحة: 24mm x 24mm (تقريبًا)
• زمن الاستجابة: ~60ms عند 3.3V
• تيار السكون: < 2.5µA عند 3V
• التوصيلات: هيدر 3 بنات (VCC, GND, SIG)
• تعديل الحساسية: نعم (عن طريق البوتنشوميتر الموجود على اللوحة)

التطبيقات واستخداماته

• التحكم الذكي في البيت: استبدل السويتشات العادية بلوحات لمس للتحكم في الإضاءة والأجهزة بشكل ذكي.
• الأجهزة القابلة للارتداء: ممكن تركيبه في الجوانتيات أو الملابس للتحكم باللمس.
• الأعمال الفنية التفاعلية: اعمل شاشات أو تماثيل بتتفاعل مع اللمس.
• أنظمة الحماية: استخدمه ككيباد لمس مخفي للأقفال أو الإنذارات.
• الإلكترونيات الاستهلاكية: اعمل بوتونات لمس مخصصة لأجهزة الصوت أو الكونسولات أو كيبورد DIY.
• المشاريع التعليمية: ممتاز لشرح فكرة الاستشعار السعوي وواجهات الإنسان والآلة.
• التطبيقات المقاومة للمية: ركّبه ورا سطح غير موصل للكهربا (زي البلاستيك أو الزجاج) وهيبقى عندك زرار لمس مقاوم للمية.

محتويات العلبة

• 1x موديول سنسور اللمس السعوي (TTP223-B)
• 1x هيدر 3 بنات (ملحوم مسبقًا)

التوافق

• الميكروكونترولرز: Arduino و Raspberry Pi و ESP32 و ESP8266 و STM32 و PIC وأي ميكروكونترولر فيه مدخل ديجيتال.
• مستويات الجهد: متوافق مع 3.3V و 5V.
• البرمجة: بيشتغل مع دوال قراءة GPIO العادية (زي digitalRead في Arduino).

توصية MOKWN

لو بتدور على واجهة لمس ثابتة وسريعة الاستجابة، الـ TTP223-B اختيار ممتاز. بننصحك تستخدمه مع أسلاك jumper من MOKWN وبريد بورد لتجربة النماذج الأولية. وللتركيبات الدائمة، جرّب خيارات أنابيب heat shrink وخامات التثبيت على الـ PCB. السنسور ده لازم يكون موجود في شنطة أدوات أي ميكر – اطلبه النهاردة وابدأ مشاريعك الحساسة للمس!
