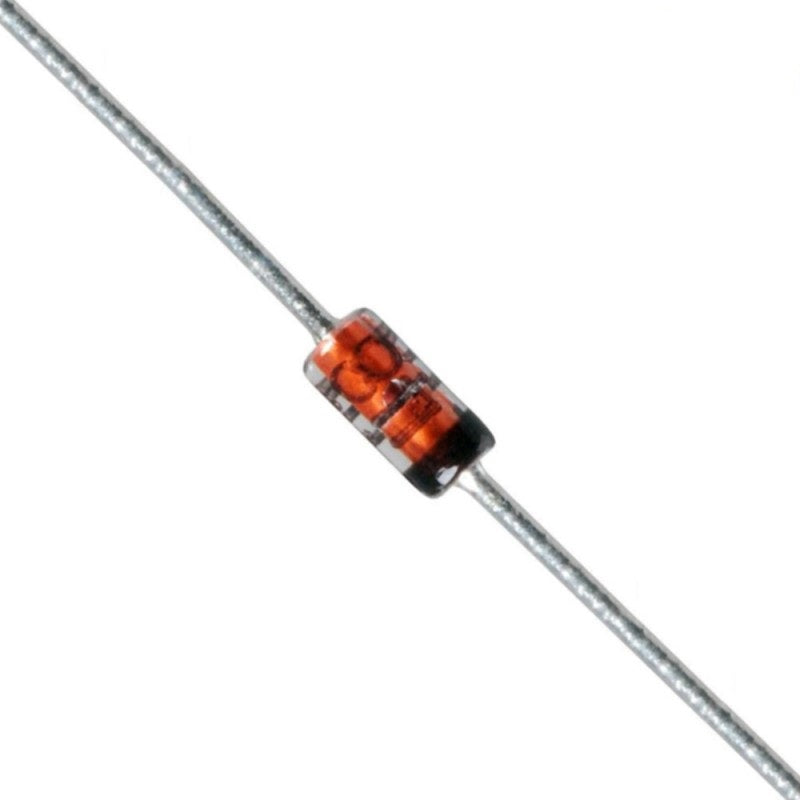

دايود زينر BZX79-C15 15 فولت

نظرة عامة

دايود الزينر BZX79-C15 هو دايود زينر بجهد 15V من سلسلة BZX79 الشهيرة، مصمم لتطبيقات تنظيم وتثبيت الفولت. الدايود ده Through-hole بيديك فولت ثابت 15V لما يشتغل في منطقة الانكسار العكسي (Reverse Breakdown)، وده بيخليه قطعة أساسية في دوائر الباور سبلاي ودوائر مرجع الجهد (Voltage Reference) ودوائر الحماية. حجمه الصغير باكدج DO-35 وقدرته المنخفضة بيخلوه مثالي للتطبيقات ذات التيار المنخفض في مشاريع الإلكترونيات للهواة والمحترفين.

أهم المميزات

• جهد زينر 15V دقيق بتسامح ±5%
• معاومة ديناميكية منخفضة لتنظيم ثابت
• باكدج Through-hole DO-35 سهل التركيب على البريد بورد واللحام
• مدى تشغيل واسع في الحرارة (-65°C إلى +175°C)
• خالي من الرصاص ومتوافق مع RoHS

المواصفات التقنية

• جهد الزينر (Vz): 15V (عند تيار اختبار 5mA)
• تيار الاختبار (Izt): 5mA
• أقصى تيار عكسي (Ir): 50nA (عند VR = 11V)
• أقصى جهد أمامي (Vf): 0.9V (عند If = 10mA)
• القدرة المستهلكة (Ptot): 500mW (عند حرارة محيطة 25°C)
• معاومة الزينر (Zzt): 30Ω (عند Izt)
• الباكدج: DO-35 (أرجل Axial)
• التسامح: ±5%

الاستخدامات والتطبيقات

• تنظيم الفولت في الباور سبلاي ومحوّلات DC-DC
• مرجع جهد (Voltage Reference) لدوائر Analog والمقارنات Comparators
• الحماية من زيادة الفولت للقطع الحساسة
• قص وتثبيت الإشارات (Signal Clipping & Clamping)
• الأجهزة اللي شغالة بالبطارية اللي محتاجة جهد مرجعي ثابت
• المشاريع التعليمية في الإلكترونيات والأنظمة المدمجة

محتويات العلبة

• 1x دايود زينر BZX79-C15 (15V)

التوافقية

• متوافق مع البريد بورد العادي ولوحات PCB ذات الأرجل Through-hole
• ينفع يتستخدم مع الميكروكنترولرز (Arduino, ESP32, إلخ) كمرجع جهد وللحماية
• بديل مباشر لديودات الزينر الأخرى بنفس باكدج DO-35 وجهد 15V زي 1N5245B

توصية MOKWN

لمحبي الإلكترونيات في مصر، دايود الزينر BZX79-C15 اختيار موثوق وسعره مناسب لاحتياجاتك في تثبيت الفولت. سواء كنت طالب بتتعلم عن دايودات الزينر أو مهندس محترف بتبني باور سبلاي، الدايود ده هيديك أداء ثابت ومضمون. ضيفه للكارت دلوقتي وخلي مشاريعك شغالة تمام!
