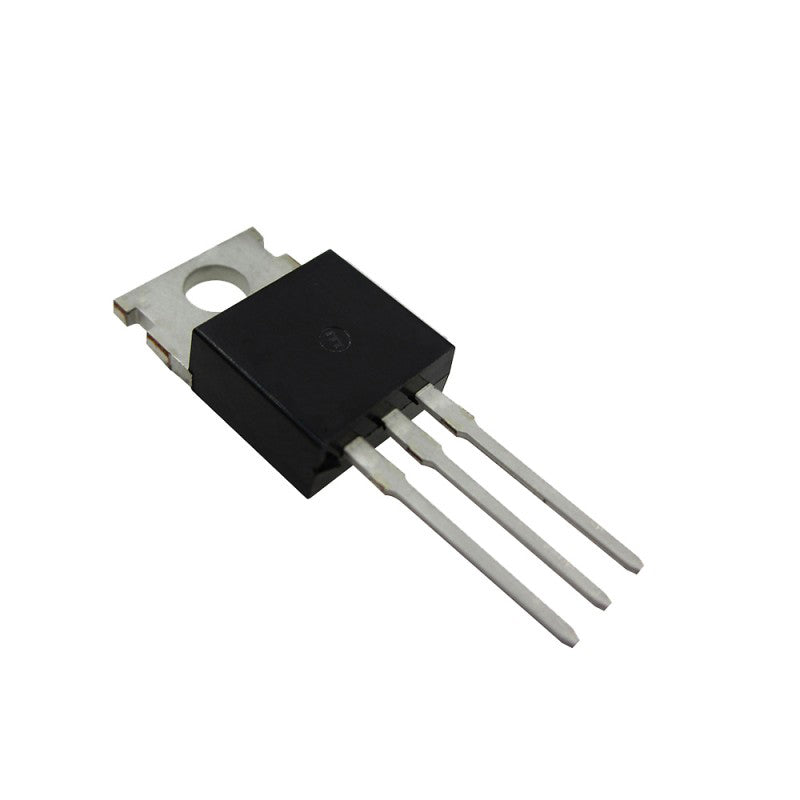

ترانزستور TIP132 دارلينجتون 100V 8A

نظرة عامة

ترانزستور TIP132 دارلينجتون هو ترانزستور NPN دارلينجتون قوي مصمم لتطبيقات السويتشينغ بتيار عالي والتكبير. بجهد انهيار كولكتور-إيميتر 100V وتيار كولكتور مستمر يوصل لـ 8A، القطعة دي بتيجي في علبة TO-220 ومصممة تتحمل الأحمال التقيلة بسهولة. تصميم الدارلينجتون بيديك تكبير تيار عالي جداً (hFE)، وده بيخلّيه مثالي لتشغيل المواتير والريليهات والسولينويد وأي قطع بتاكل قدرة كهربا مباشرة من إشارات تحكم ضعيفة.

سواء كنت بتعمل نظام تحكم صناعي أو مشروع روبوتات أو مكبر صوت، الـ TIP132 هيديك أداء مضمون ودخول سهل في أي تصميم.

أهم المميزات

• تكبير تيار عالي (hFE): زوج الدارلينجتون بيضمن تكبير تيار عالي، وده بيقلل التيار المطلوب من دايرة التحكم بتاعتك.
• جهد عالي: جهد انهيار كولكتور-إيميتر 100V يسمح بالسويتشينغ على أحمال بجهود أعلى.
• تيار كولكتور عالي: بيتحمل حتى 8A تيار مستمر، مناسب للأحمال التقيلة.
• علبة TO-220: علبة ستاندرد بأداء حراري ممتاز وسهولة تركيب على هيت سينك.
• تبديد القدرة: 2W أقصى تبديد للقدرة (مع هيت سينك مناسب) لتشغيل موثوق.

المواصفات الفنية

| الباراميتر | القيمة | |-----------|-------| | النوع | ترانزستور NPN دارلينجتون | | جهد الكولكتور-إيميتر (Vceo) | 100V | | تيار الكولكتور (Ic) | 8A | | أقصى تبديد قدرة | 2W | | العلبة / الكيس | TO-220 |

الاستخدامات والتطبيقات

• تحكم المواتير: تشغيل مواتير DC ومواتير ستيبر وسولينويد في مشاريع الروبوتات والأتمتة.
• تشغيل الريليهات: تفعيل ريليهات قدرة عالية بإشارات لوجيك ضعيفة.
• سويتشينغ القدرة: التحكم في أحمال تيار عالي في باور سبلاي والإنفرتر وأنظمة الإضاءة.
• مكبرات الصوت: تنفع في مراحل الخرج لمكبرات الصوت اللي محتاجة تكبير تيار عالي.
• درايفرات LED: تشغيل صفوف وشريطات LED قدرة عالية.
• سويتشينغ قدرة عام: يستبدل كذا قطعة متفرقة في دوائر السويتشينغ.

محتويات العلبة

• 1x ترانزستور TIP132 دارلينجتون (علبة TO-220)

التوافق

• شغال مع الميكروكونترولرات العادية (Arduino, Raspberry Pi) عن طريق مقاومة بيز.
• متوافق مع مقاسات سلسلة TIP120 و TIP121 و TIP122 و TIP125 (نفس ترتيب أرجل TO-220).
• ينفع كبديل لترانزستورات دارلينجتون تانية بمواصفات مشابهة (زي TIP110 و TIP111 و TIP112).

توصية MOKWN

الـ TIP132 اختيار ممتاز للهواة والمحترفين اللي محتاجين حل موثوق للسويتشينغ بتيار عالي. التكبير العالي بتاعه معناه إنك تقدر تشغّله مباشرة من بن الميكروكونترولر (مع مقاومة بيز مناسبة)، وده بيبسّط تصميم الدايرة بتاعتك. ولأفضل أداء حراري، ركّبه دايماً على هيت سينك لما تشتغل بتيارات عالية. في MOKWN بننصحك تخلي الـ TIP132 عندك لمشاريع التحكم في القدرة وتشغيل المواتير — قطعة متعددة الاستخدام لازم تكون في شنطة كل صانع.

اطلب الـ TIP132 النهاردة وشغّل مشاريعك بثقة!
