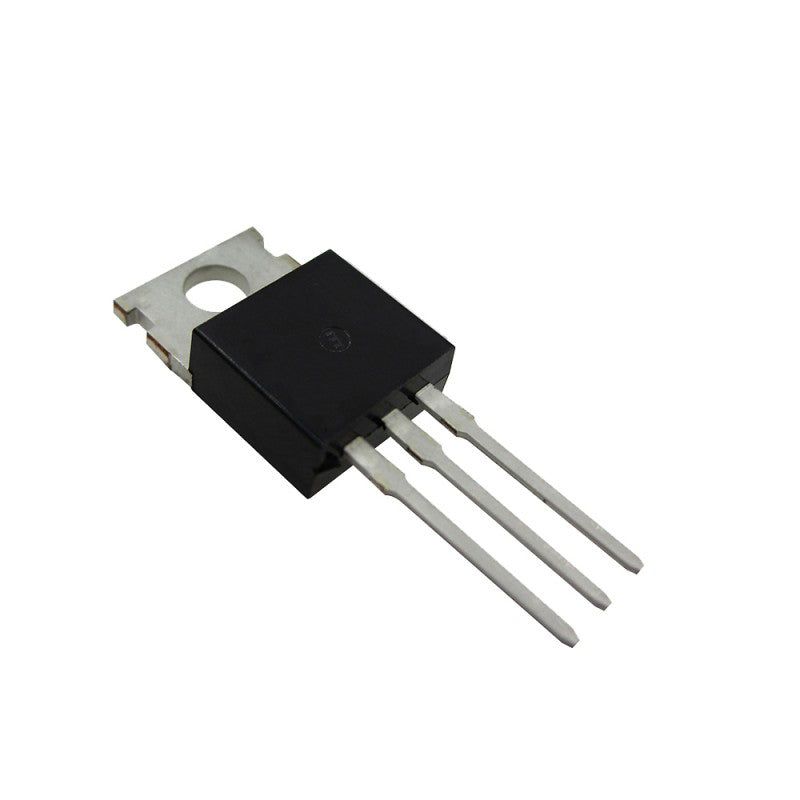

ترانزستور TIP127 دارلينجتون PNP (100V, 5A)

نظرة عامة

اتعرف على الترانزستور TIP127، ترانزستور دارلينجتون PNP قوي مصمم لتطبيقات السويتشينج عالية التيار والتكبير. بجهد جامع-باعث يوصل لـ 100V وتيار جامع مستمر 5A، الترانزستور ده بتغليف TO-220 بيديك أداء موثوق لمشاريع إلكترونيات متنوعة. سواء كنت بتشغّل موتورات أو سولينويد أو LEDs استهلاك عالي، الـ current gain العالي (hFE) في TIP127 بيخليه اختيار ممتاز للدواير اللي محتاجة تيار base ضعيف جدًا.

المميزات الأساسية

• تيار عالي: بيتحمل تيار جامع مستمر يوصل لـ 5A، يعني مناسب للأحمال التقيلة.
• تكوين دارلينجتون: بيديك current gain عالي جدًا (hFE) يوصل لـ 1000، فتقدر تتحكم بتيار base صغير جدًا.
• جهد جامع-باعث 100V: مناسب لتطبيقات الجهد المتوسطة.
• تغليف TO-220: تغليف ستاندرد بأداء حراري ممتاز وسهل تركيبه على هيت سينك.
• قطبية PNP: بيكمل أنواع NPN زي TIP122 في دواير push-pull و H-bridge.

المواصفات الفنية

• النوع: PNP Darlington
• التغليف: TO-220
• جهد الجامع-الباعث (Vceo): 100V
• تيار الجامع (Ic): 5A
• استهلاك القدرة (Ptot): 2W (من غير هيت سينك)
• DC Current Gain (hFE): 1000 (typical عند Ic = 3A)
• Transition Frequency (ft): 2 MHz (typical)

الاستخدامات والتطبيقات

• التحكم في الموتورات: تشغيل موتورات DC وموتورات stepper وأكتواتورات السولينويد.
• سويتشينج القدرة: تشغيل أحمال قدرة عالية زي الريلايات واللمبات والسخانات.
• تكبير الصوت: مرحلة خرج لأمبليفايرات صوت محتاجة قدرة متوسطة.
• مشغلات LED: تشغيل صفوف LED عالية التيار وأنظمة الإضاءة.
• الروبوتات: ربط الميكروكونترولر بموتورات وأكتواتورات عالية التيار.
• باور سبلاي: تستخدمه في المنظمات الخطية ودواير تنظيم الجهد.

محتويات العلبة

• 1x ترانزستور TIP127 دارلينجتون (تغليف TO-220)

التوافق

• NPN المكمل: TIP122 (لدواير push-pull أو H-bridge)
• الميكروكونترولرات: شغال مع لوجيك 3.3V و 5V (مع مقاومة base مناسبة)
• لوحات التطوير: Arduino و Raspberry Pi و ESP32 و STM32 وباقي منصات MCU

توصية MOKWN

الترانزستور TIP127 لازم يكون موجود في شنطة أي ميكرك. الـ current gain العالي وجهد الـ 100V بيخلوه متعدد الاستخدام بشكل رهيب في مشاريع الروبوتات والتحكم في القدرة وتطبيقات الصوت. عشان أفضل أداء، اتأكد إنك بتستخدم هيت سينك كويس لما تشتغل بتيارات عالية. واربطه مع TIP122 المكمل عشان تعمل H-bridge كامل لمشغلات الموتور. اطلب دلوقتي وشغّل مشروعك الجاي بثقة!
