نظرة عامة

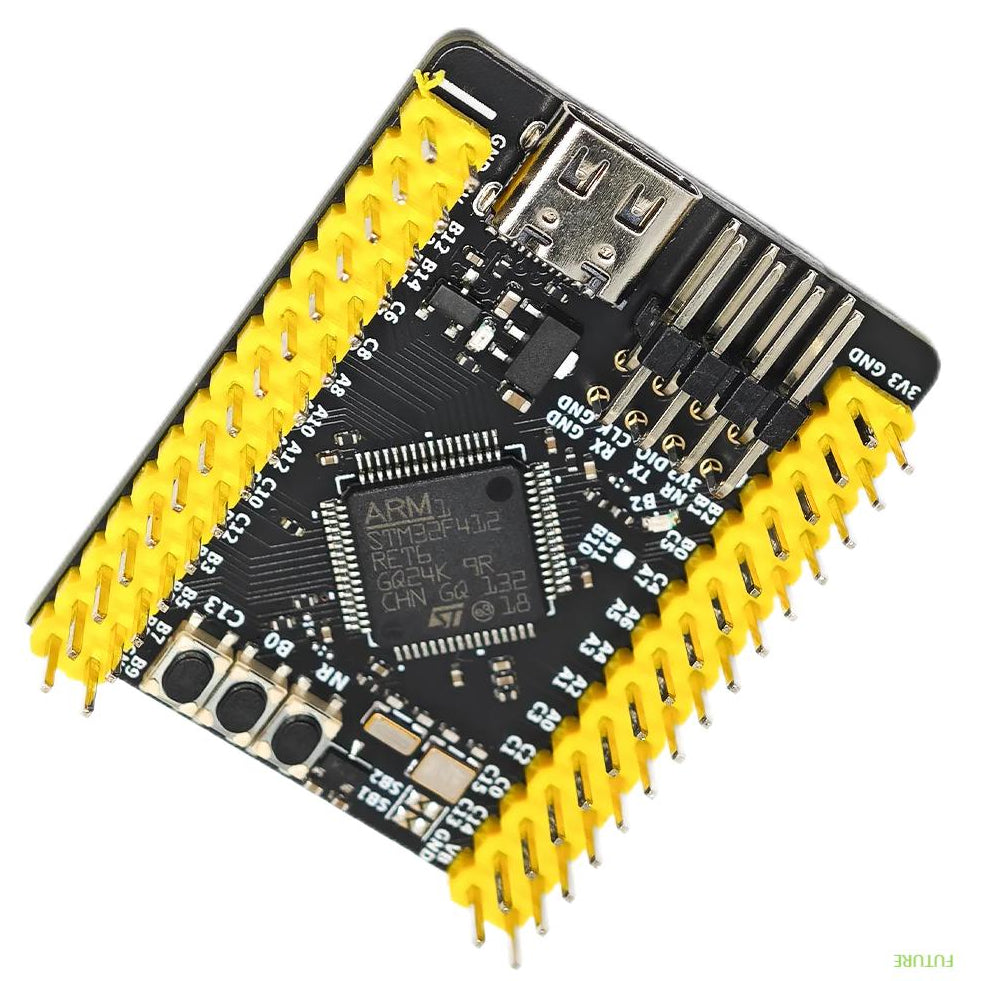

اكتشف كل قدرات مشاريعك الإلكترونية مع لوحة تطوير STM32F412RET6 BlackPill المتوفرة دلوقتي على MOKWN. اللوحة دي صغيرة في حجمها بس قوية جدًا، ومبنية حوالين الميكروكنترولر STM32F412RET6 اللي فيه نواة Arm® Cortex®-M4 بتردد يوصل لـ 168 MHz ومعالج أرقام عشرية (FPU)، فبتديك قدرة معالجة استثنائية للتطبيقات المتقدمة من الروبوتات لحد تطبيقات IoT. تصميم BlackPill معمول للبروتوتايب السريع، وبيوفرلك مجموعة غنية من الوظائف ومنافذ GPIO في مساحة صغيرة. سواء كنت طالب أو هاوي أو مهندس محترف، اللوحة دي هتكون بوابتك لبناء أنظمة إلكترونية متطورة بسهولة.
أهم المميزات
- نواة عالية الأداء: Arm Cortex-M4 مع FPU وتردد يوصل لـ 168 MHz للمهام الصعبة.
- ذاكرة كبيرة: 512 KB Flash و192 KB SRAM للتطبيقات المعقدة.
- اتصالات متنوعة: USB OTG FS وأكتر من UART وSPI وI2C وCAN.
- وظائف متقدمة: ADC بدقة 12-bit وDAC وتايمرات وPWM للتحكم الدقيق.
- أوضاع توفير الطاقة: أكتر من وضع Low Power للتصميمات الموفرة للطاقة.
- حجم صغير: تصميم BlackPill مثالي للبريد بورد والـ PCB المخصصة.
- برمجة سهلة: بيدعم STM32CubeIDE وArduino وPlatformIO.
المواصفات التقنية
- الميكروكنترولر: STM32F412RET6
- النواة: Arm Cortex-M4 مع FPU
- تردد التشغيل: حتى 168 MHz
- ذاكرة Flash: 512 KB
- ذاكرة SRAM: 192 KB
- فولت التشغيل: 3.3V (ومخارج I/O بتتحمل 5V)
- التغذية: USB أو باور سبلاي خارجي 3.3V/5V
- منافذ Digital I/O: أكتر من 50 (شاملة الأنالوج)
- مداخل الأنالوج: ADC بدقة 12-bit و16 قناة
- واجهات الاتصال: USB OTG FS و3x USART و3x SPI و3x I2C و2x CAN
- التايمرات: تايمرات 16-bit و32-bit متعددة مع PWM
- الديباجينج: هيدر SWD (Serial Wire Debug)
- الأبعاد: 52mm x 20mm (تقريبًا)
الاستخدامات والتطبيقات
- الروبوتات: التحكم في المواتير ودمج السنسورات والملاحة الذاتية.
- IoT: الاتصال بالخدمات السحابية عن طريق شيلد Wi-Fi/GSM للأجهزة الذكية.
- معالجة الصوت: مؤثرات صوتية وتوليف صوت في الوقت الحقيقي.
- جمع البيانات: أخذ عينات بسرعة عالية للمراقبة العلمية والصناعية.
- البروتوتايب: مثالية للتطوير السريع للأنظمة المدمجة المعقدة.
- التعليم: مناسبة جدًا لمقررات الجامعة وورش الميكرز.
محتويات العلبة
- 1x لوحة تطوير STM32F412RET6 BlackPill
- (ملحوظة: كابل USB مش موجود)
التوافق
- بيئات البرمجة: STM32CubeIDE وKeil MDK وArduino IDE (عن طريق STM32 core) وPlatformIO.
- أنظمة التشغيل: Windows وLinux وmacOS.
- الملحقات: متوافقة مع مجموعة واسعة من السنسورات والشاشات والموديولات عن طريق الواجهات القياسية.
- التوسعة: مناسبة للبريد بورد ومتوافقة مع الشيلدات الشائعة (مع Level Shifting).
توصية MOKWN
في MOKWN بننصح بشدة بلوحة STM32F412RET6 BlackPill لأي ميكر أو مهندس محترف بيبحث عن لوحة تطوير قوية وسعرها كويس. سرعتها العالية وذاكرتها الكبيرة بيخلّوها مناسبة للمشاريع المتقدمة اللي محتاجة معالجة في الوقت الحقيقي. سواء بتبني Flight Controller لدرون أو Smart Home Hub أو Data Logger، اللوحة دي هتديك الأداء اللي محتاجه. وللمبتدئين، ننصح تبدأ بـ Arduino IDE عشان التعلم يكون سلس، وبعدين تنتقل لـ STM32CubeIDE للمميزات المتقدمة. اعتمد على MOKWN لقطع أصلية بجودة عالية وتوصيل سريع لكل مصر.
