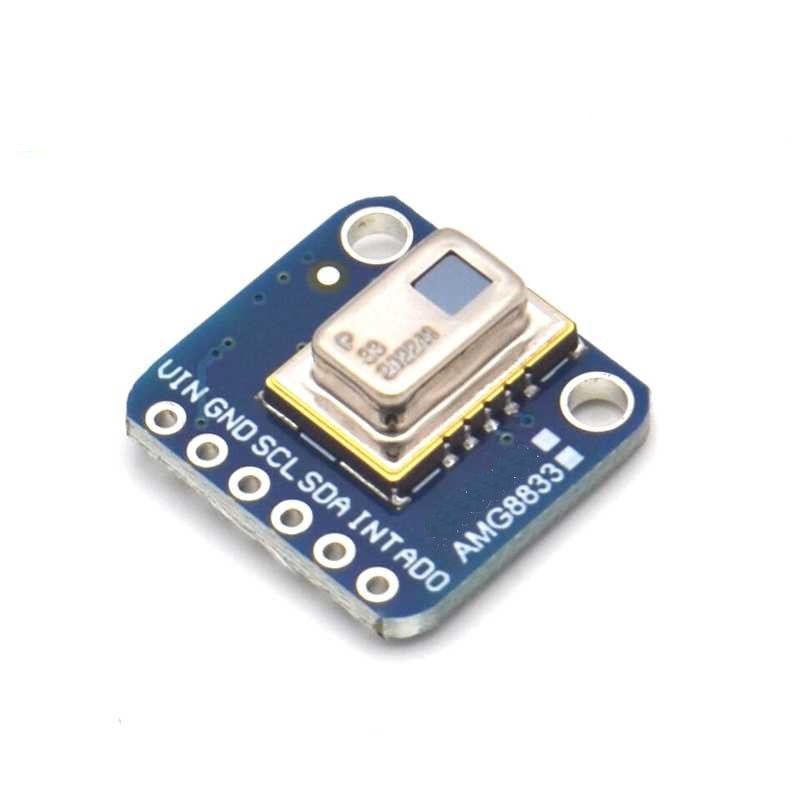

سنسور الكاميرا الحرارية AMG8833 بالأشعة تحت الحمراء 8x8

نظرة عامة

سنسور الكاميرا الحرارية AMG8833 هو موديول صغير عالي الأداء عبارة عن مصفوفة حرارية بالأشعة تحت الحمراء بدقة 8x8 (64 بكسل) بتخليك تشوف توزيع درجات الحرارة في الوقت الحقيقي. السنسور ده بيحس بالأشعة تحت الحمراء اللي بتصدرها الأجسام ويحولها لخريطة حرارة، يعني تقدر 'تشوف' بصمة الحرارة حتى في الظلام التام. وبمدى كشف يوصل لـ 7 متر، فهو مثالي لو هتبني كاميرا حرارية بنفسك، أو نظام كشف حضور، أو أي مشروع محتاج قياس درجة حرارة من غير لمسة.

أهم المميزات

• دقة 8x8 بكسل: بيديك خريطة حرارية من 64 نقطة لتحليل تفصيلي للحرارة.
• مدى كشف واسع: بيحس بمصادر الحرارة بدقة من مسافة توصل لـ 7 متر.
• دقة عالية: دقة قياس ±2.5°C، وكفاية لأغلب تطبيقات الهواية والبروتوتايب.
• واجهة I2C: سهل توصيله بالميكروكونترولرات المشهورة زي Arduino وRaspberry Pi وESP32 وSTM32.
• تصميم صغير: مقاس صغير (11.6 x 8.0 x 4.3 mm) عشان يركب في مشاريعك بسهولة.
• استهلاك طاقة قليل: بيشتغل على 3.3V وبيسحب حوالي ~4.5mA بس، مثالي للتطبيقات اللي شغالة على بطارية.
• مدى حرارة واسع: يقيس حرارة الأجسام من 0°C لـ 80°C، فبيغطي مجال واسع من التطبيقات الحرارية.

المواصفات التقنية

• نوع السنسور: مصفوفة حرارية بالأشعة تحت الحمراء (8x8 بكسل)
• فولتية الشغل: 3.3V (خطوط I2C بتتحمل 5V)
• الواجهة: I2C (العنوان 0x68 أو 0x69)
• مدى الحرارة: من 0°C لـ 80°C (حرارة الجسم المستهدف)
• الدقة: ±2.5°C
• زاوية الرؤية: 60°
• مسافة الكشف: توصل لـ 7 متر
• معدل الإطارات: 10 إطار في الثانية
• استهلاك التيار: 4.5mA (typical)
• الأبعاد: 11.6 x 8.0 x 4.3 mm (موديول السنسور)

الاستخدامات والتطبيقات

• كاميرا تصوير حراري: اعمل كاميرا حرارية رخيصة لمشاريع تعليمية أو هواية.
• كشف الحضور البشري: حس بوجود ناس أو حيوانات في الأوضة لأنظمة المنزل الذكي.
• كشف ارتفاع الحرارة: راقب القطع الإلكترونية والموتورات والبطاريات عشان تمنع السخونة الزايدة.
• فحوصات الطاقة: حدد تسريبات الحرارة في المباني أو فجوات العزل.
• الفحص الطبي: فحص الحرارة من غير لمسة عند المداخل (مع معايرة مناسبة).
• الروبوتات: خلي الروبوت يحس ببصمة الحرارة لتتبع الأجسام أو الملاحة.

محتويات العلبة

• 1x موديول سنسور الكاميرا الحرارية AMG8833
• 1x شريط Pin Header (breakaway)
• (ملحوظة: الميكروكونترولر والشاشة مش متضمنين)

التوافق

• Arduino: بيشتغل مع أي لوحة Arduino عن طريق I2C (استخدم مكتبة Wire).
• Raspberry Pi: وصله بأطراف I2C (محتاج تفعيل I2C الأول).
• ESP32/ESP8266: متوافق مع واجهة I2C.
• STM32: بيشتغل مع أجهزة I2C القياسية.
• Micro:bit: ينفع تستخدمه مع breakout boards.
• المكتبات المتوافقة: مكتبة Adafruit AMG88xx، أو كود خاص بيك.

توصية MOKWN

السنسور ده بداية ممتازة لعالم التصوير الحراري للميكرز والطلبة والمهندسين. سهولة استخدامه وواجهة I2C بتخلوه قطعة أساسية في أي مشروع إلكترونيات محتاج خرائط حرارة. سواء بتعمل نظام منزل ذكي، مشروع روبوتات، أو بس بتستكشف تقنية التصوير الحراري، الـ AMG8833 بيديك قيمة ممتازة مقابل سعره. وبننصحك تجربه مع شاشة OLED أو شاشة رسومات LCD عشان تشوف النتيجة على طول.
