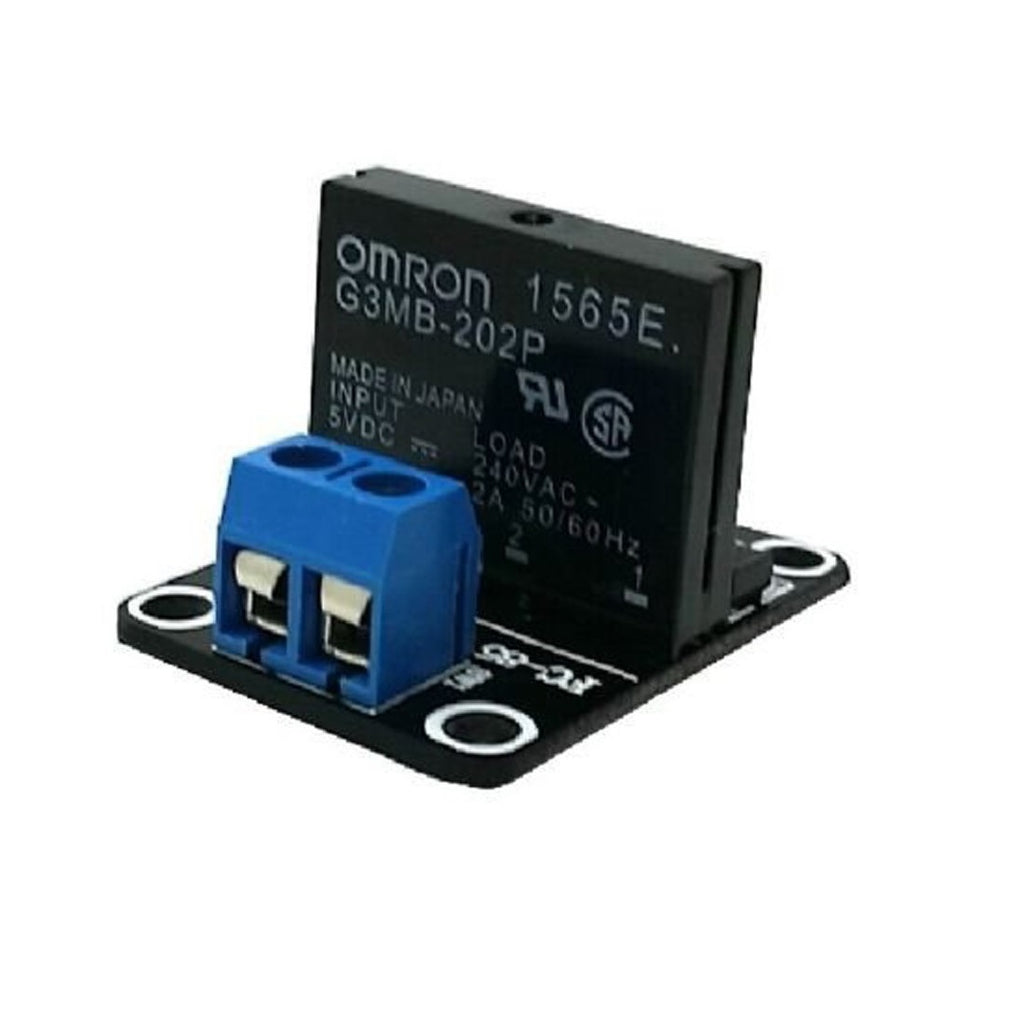

موديول ريليه Solid State Relay 1 قناة 5V

نظرة عامة

موديول الريليه Solid State Relay (قناة واحدة - 5V) هو حل قوي وكفء للتحكم في الأجهزة الكهربائية الـ AC عالية الفولت من خلال Arduino أو أي ميكروكونترولر تاني. على عكس الريلايات الميكانيكية التقليدية، الريليه ده بيستخدم سويتشينج نصف موصلات (زي TRIAC) عشان يديك تحكم أسرع وأهدى وأكثر موثوقية بدون أي أجزاء متحركة. ومصمم بحيث يتوافق بسهولة مع مستويات منطق 5V، فبيبقى اختيار مثالي للمهتمين بالالكترونيات والطلبة والمهندسين في مصر اللي شغالين على مشاريع المنازل الذكية والتحكم الصناعي ومشاريع IoT.

أهم المميزات

• سويتشينج حالة صلبة: مفيهوش تلامسات ميكانيكية، يعني عمر افتراضي طويل وشغل صامت تماماً.
• يتحمل فولت وتيار عالي: يقدر يسويتش أحمال AC لحد 250V AC وتيار لحد 2A (راجع الموديل المحدد)، ومناسب لأغلب الأجهزة المنزلية.
• تحكم بمستوى 5V: بيتشغل بسهولة من Arduino أو Raspberry Pi أو أي ميكروكونترولر شغال بـ 5V.
• عزل ضوئي (Optical Isolation): بيعزل كهربياً بين دائرة التحكم والحمل، فبيحمي الميكروكونترولر بتاعك من أي ارتفاع مفاجئ في الفولت.
• سرعة سويتشينج عالية: مثالي للتطبيقات اللي محتاجة دورات تشغيل/إيقاف سريعة.
• لمبة LED بيانية: بتديك تأكيد بصري لما الريليه يشتغل.
• تصميم صغير ومدمج: مساحته صغيرة وسهل تركيبه على لوحات PCB أو جوه بوكسات.

المواصفات التقنية

• عدد القنوات: 1
• فولت التحكم: 5V DC
• فولت السويتشينج: لحد 250V AC (أو حسب الموديل)
• تيار السويتشينج: لحد 2A (أو حسب الموديل)
• تيار التشغيل (Trigger): عادةً 5-10mA
• العزل: عزل ضوئي (عادةً 3750Vrms)
• إشارة التحكم: Active High أو Active Low (راجع الموديول)
• المقاسات: ~40mm x 28mm x 15mm (تقريباً)
• الوزن: ~10g

الاستخدامات والتطبيقات

• منازل ذكية: تحكم في النور والمراوح والسخانات وباقي الأجهزة الـ AC من خلال Arduino.
• مشاريع IoT: اربطه بـ ESP8266 أو ESP32 للتحكم عن بعد عن طريق الواي فاي.
• تحكم صناعي: تشغيل وإيقاف موتورات AC وطلمبات وصولينويد في أنظمة الأتمتة.
• روبوتات: للتحكم في أكتويتورز شغالة بـ AC أو توزيع الباور.
• مشاريع تعليمية: شرح للطلبة مفاهيم السويتشينج والعزل في الإلكترونيات.

محتويات المنتج

• 1x موديول Solid State Relay (قناة واحدة - 5V)
• (ملحوظة: مش بيجي معاه أسلاك أو أدوات تركيب إلا لو مذكور في الوصف)

التوافق

• الميكروكونترولرات: Arduino (Uno, Mega, Nano)، Raspberry Pi، ESP8266، ESP32، STM32، وأي جهاز شغال بمنطق 5V.
• الأحمال: أجهزة AC زي لمبات ومراوح وصمامات صولينويد وأي أجهزة تانية ضمن حدود الفولت والتيار المذكورة.
• ملحوظة: مع الأحمال الحثية (زي الموتورات)، لازم تستخدم دوائر snubber مناسبة أو تفكر في SSR مخصص فيه zero-crossing detection.

توصية MOKWN

موديول الريليه ده اختيار ممتاز لأصحاب المشاريع والمحترفين في مصر اللي محتاجين سويتشينج AC موثوق وصامت وسريع. العزل الضوئي بتاعه بيضمن إن الميكروكونترولر يفضل بأمان، وتصميمه الصغير بيخليه مثالي للمشاريع المدمجة. سواء بتبني نظام منزل ذكي أو كنترولر صناعي، الموديول ده هيديك أداء ومتانة. اطلبه دلوقتي من MOKWN وخلي مشاريع الإلكترونيات بتاعتك لمستوى أعلى!
