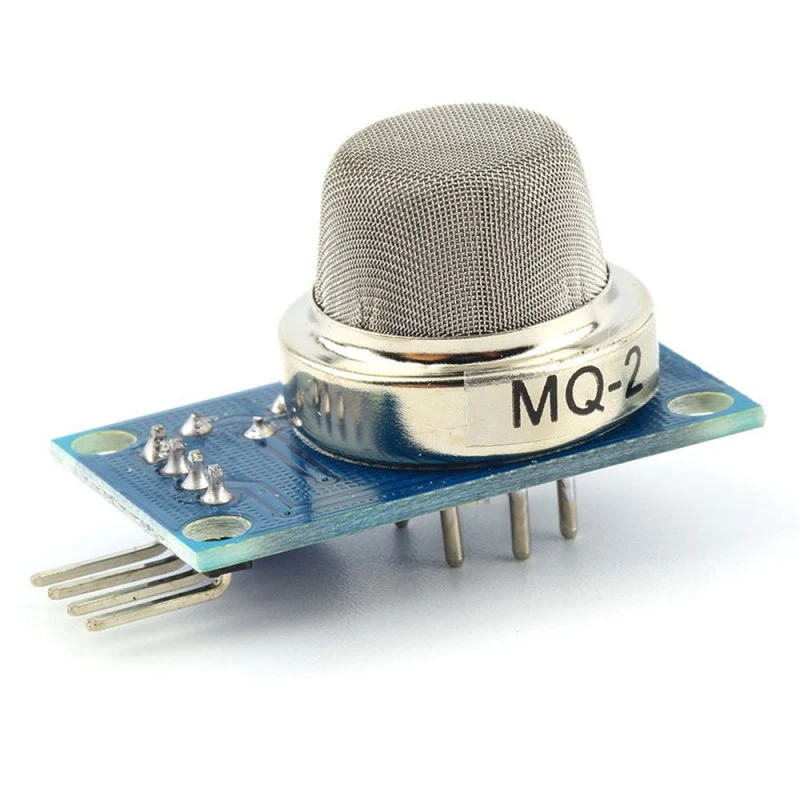

سنسور MQ2 للدخان والغازات موديول ديجيتال وأنالوج

نظرة عامة

موديول سنسور MQ2 للدخان والغازات ده سنسور كشف غازات متعدد الاستخدامات يقدر يكشف الدخان والـ LPG والبروبان والميثان والهيدروجين وغيرها من الغازات القابلة للاشتعال. الموديول فيه مخرجين: ديجيتال (DO) وأنالوج (AO)، فالتوصيل بيبقى سهل مع Arduino وESP32 وESP8266 وRaspberry Pi وSTM32 وأي مايكروكونترولر تاني. مجهز بمقارن LM393 وبوتنشوميتر لضبط الحساسية، فالموديول MQ-2 اختيار مثالي لكشف تسرب الغازات وأنظمة إنذار الحريق ومتابعة جودة الهواء ومشاريع الأمان بتاعة إنترنت الأشياء IoT.

أهم المميزات

• مخرجين مع بعض: مخرج ديجيتال (DO) ومخرج أنالوج (AO) عشان توصيل مرن وسهل.
• حساسية قابلة للضبط: البوتنشوميتر الموجود على البوردة بيخلّيك تظبط حد التريجر بتاع المخرج الديجيتال بدقة.
• مقارن LM393: بيضمن إشارة ديجيتال ثابتة ومضمونة لما تركيز الغاز يعدي الحد المحدد.
• مدى كشف واسع: يكشف الدخان والـ LPG والبروبان والميثان والهيدروجين والكحول وغيرها من الغازات القابلة للاشتعال.
• توصيل سهل: متوافق مع Arduino وESP32 وESP8266 وRaspberry Pi وSTM32 وأي MCU تاني.
• LED للباور والحالة: فيه LED لبيان الباور وLED للمخرج عشان المتابعة تبقى سهلة.
• تصميم صغير: حجمه صغير ومناسب للتركيب على البريد بورد أو PCB.

المواصفات التقنية

• فولتية الشغل: 5V DC
• استهلاك الهيتر: ~750mW (فولتية الهيتر 5V)
• مدى الكشف: 300-10,000 ppm (بيختلف حسب نوع الغاز)
• المخرجات: ديجيتال (DO) + أنالوج (AO)
• ضبط الحساسية: بوتنشوميتر على البوردة
• المقارن: LM393
• أبعاد الموديول: ~32mm x 20mm x 22mm
• الوزن: ~7g
• وقت التسخين المسبق: أكتر من 24 ساعة لأول استخدام، و5 دقايق للاستخدامات اللي بعدها

الاستخدامات والتطبيقات

• كشف تسرب الغازات: مثالي لأجهزة إنذار تسرب الـ LPG/البروبان في البيوت والمصانع.
• أنظمة إنذار الحريق: بيكتشف الدخان بدري وبيدي تحذير مهم في الوقت المناسب.
• متابعة جودة الهواء: بيراقب جودة الهواء جوه الأماكن المغلقة من الغازات الضارة.
• مشاريع أمان IoT: وصله مع ESP8266 أو ESP32 عشان المراقبة والتنبيهات عن بعد.
• مشاريع تعليمية: مثالي لورش STEM والروبوتكس.
• الأمان الصناعي: مناسب لكشف الغازات القابلة للاشتعال في الورش والمصانع.

محتويات العلبة

• 1x موديول سنسور MQ2 للغازات
• 1x سنسور MQ2 (ملحوم مسبقًا على الموديول)
• 1x دائرة مقارن LM393 (على البوردة)
• 1x بوتنشوميتر (على البوردة)
• 1x Pin header رأس توصيل (4 بنز: VCC, GND, DO, AO)

التوافق

• Arduino (Uno, Mega, Nano وغيرهم)
• ESP32
• ESP8266 (NodeMCU, Wemos D1 Mini)
• Raspberry Pi (عن طريق ADC أو GPIO ديجيتال)
• STM32
• 8051, PIC, AVR
• أي مايكروكونترولر شغال بمنطق 5V

توصية MOKWN

في MOKWN بنرشح موديول MQ2 للمبتدئين والمحترفين على السواء. عشان تاخد أحسن نتيجة، سيب السنسور يسخن مسبقًا 5 دقايق على الأقل قبل المعايرة. استخدم المخرج الأنالوج (AO) لو عايز قراءات دقيقة لتركيز الغاز، والمخرج الديجيتال (DO) لو عايز إنذار بسيط عند تجاوز حد معين. وصله مع كيتات ESP32 أو Arduino اللي عندنا عشان تبدأ مشاريع IoT بسرعة. ولو محتاج كشف غازات أكتر تطورًا، بص على موديولات MQ-135 أو MQ-7 عندنا.
