نظرة عامة

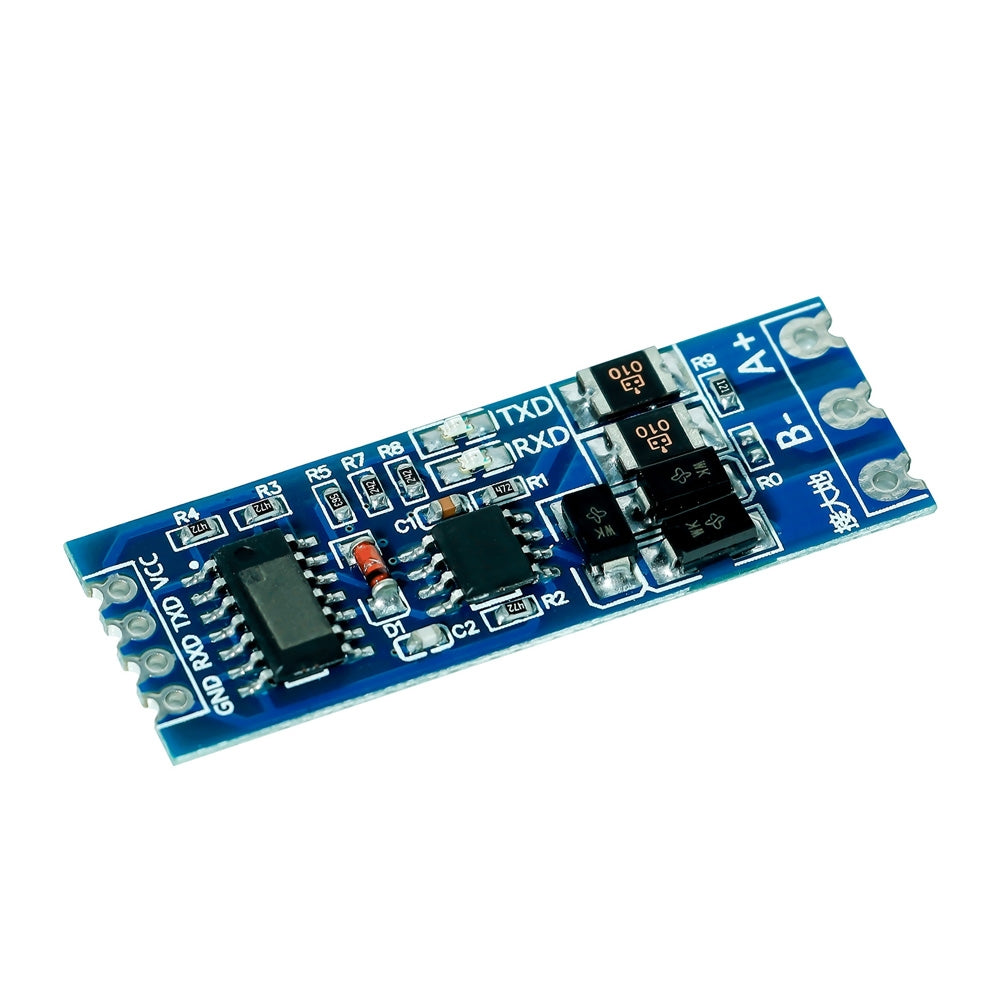

موديول تحويل RS485 إلى TTL هو موديول صغير وموثوق للاتصال ثنائي الاتجاه بيوصّل بين المتحكمات اللي بتشتغل بإشارات TTL (زي Arduino و ESP32 و STM32) وشبكات RS485 الصناعية. بيسمح لك تنقل داتا لمسافات طويلة تصل لـ 800 متر ومقاومة للتشويش، وده بيخليه أداة أساسية في الأتمتة الصناعية وأنظمة إدارة المباني وشبكات السنسورات متعددة النقاط. وبدعمه لجهد 3.3V و 5V، الموديول ده بيتكامل بسهولة مع أي مشروع جديد أو موجود.
أهم المميزات
- اتصال ثنائي الاتجاه: بيدعم الإرسال والاستقبال، وده بيسمح بالتشغيل Full-Duplex أو Half-Duplex.
- توافق واسع في الجهد: بيشتغل مع مستويات منطق TTL بجهد 3.3V و 5V، يعني مثالي للمتحكمات الحديثة.
- إرسال لمسافات طويلة: نقل داتا مستقر لمسافة تصل لـ 800 متر، مثالي للتطبيقات الصناعية.
- مقاومة قوية للتشويش: معيار RS485 بيضمن اتصال موثوق حتى في الأماكن اللي فيها تشويش كهربائي عالي.
- تشغيل سهل Plug-and-Play: توصيل بسيط عن طريق ترمينالات براغي أو Pin Headers، ومش محتاج أي إعدادات معقدة.
المواصفات التقنية
- جهد التشغيل: من 3.3V إلى 5V DC
- مسافة الإرسال: تصل إلى 800 متر
- الواجهة: TTL (TX, RX) إلى RS485 (A, B)
- سرعة نقل البيانات: بيدعم سرعات Baud قياسية حتى 115200 bps (typical)
- التحكم في الاتجاه: تلقائي أو عن طريق أرجل DE/RE (حسب الموديل)
- التوصيلات: ترمينالات براغي و Pin Headers
الاستخدامات والتطبيقات
- الأتمتة الصناعية: توصيل أجهزة PLC والسنسورات والـ Actuators على مسافات طويلة.
- أتمتة المنازل والمباني: التحكم في الإضاءة وأنظمة التكييف (HVAC) وأنظمة الحماية بشكل موثوق.
- شبكات سنسورات متعددة: تقدر تركّب أكتر من سنسور على نفس خط RS485 واحد بنظام Daisy-Chain.
- الروبوتات: تمكين الاتصال بين المتحكم الرئيسي ودريفرات الموتور البعيدة.
- تسجيل البيانات: نقل الداتا من أجهزة بعيدة في الموقع إلى كمبيوتر أو سيرفر مركزي.
محتويات العلبة
- 1x موديول تحويل RS485 إلى TTL
- 1x كتيّب استخدام (مرجع سريع)
- (الترمينالات والـ Headers ملحومة مسبقًا)
التوافق
- المتحكمات: Arduino (Uno, Mega, Nano)، ESP32، ESP8266، Raspberry Pi (عبر GPIO)، STM32، PIC، وأي جهاز UART بيشتغل بمستوى TTL.
- السوفتوير: بيشتغل مع مكتبات UART القياسية (زي SoftwareSerial و HardwareSerial).
- أجهزة RS485: متوافق مع Modbus RTU و DMX وباقي بروتوكولات RS485.
توصية MOKWN
لو إنت من عشاق الإلكترونيات أو طالب أو مهندس في مصر، موديول تحويل RS485 إلى TTL لازم يكون عندك في أي مشروع محتاج اتصال موثوق لمسافات طويلة. سواء بتبني نظام مراقبة صناعي أو شبكة منزل ذكي، الموديول ده بيضمنلك نقل داتا مستقر حتى في البيئات الصعبة. وكمان ممكن تستخدمه مع محول USB-to-RS485 عشان تربطه بالكمبيوتر بسهولة. اطلبه دلوقتي وخلّي مشاريعك لمستوى أعلى!
