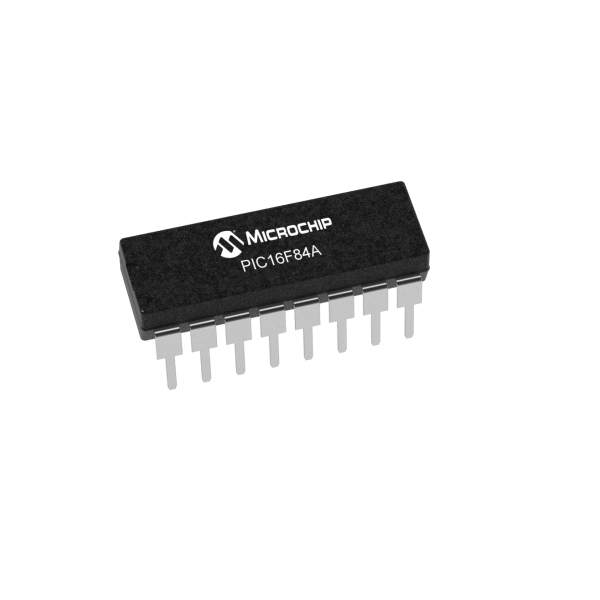

ميكروكنترولر PIC16F84A-04/P Microchip 4MHz DIP-18

نظرة عامة

الميكروكنترولر PIC16F84A-04/P من Microchip ده أسطورة حقيقية في عالم الميكروكنترولرات 8-bit، وبيعتبر نقطة البداية المثالية لأي حد عايز يدخل عالم الأنظمة المدمجة (Embedded Systems). شغال بسرعة ثابتة ومضمونة 4 MHz، وجاي في باكدج DIP-18 through-hole ينفع تركبه على البريد بورد أو تلحمه بسهولة، فده بيخليه مثالي للهواية والطلبة والمهندسين على السواء. بمعماريته البسيطة وذاكرة FLASH قوية واستهلاكه المنخفض للباور، الـ PIC16F84A-04/P لسه لحد دلوقتي مفضل لتعلم البرمجة والبروتوتايب وعمل المشاريع الكلاسيكية اللي محتاجة MCU موثوق وسهل الاستخدام.

أهم المميزات

• نواة PIC 8-bit: معمارية PIC الكلاسيكية المشهورة ببساطتها وكفاءتها.
• سرعة تشغيل 4 MHz: مثالية لمجموعة واسعة من التطبيقات، بتوازن بين الأداء واستهلاك الباور.
• ذاكرة برامج FLASH بحجم 1.75KB (1K x 14): مساحة كافية لكودك مع سهولة إعادة البرمجة.
• RAM بحجم 68 x 8: كفاية للمتغيرات والداتا المؤقتة في أغلب المشاريع الصغيرة والمتوسطة.
• EEPROM بحجم 64 x 8: تخزين داتا غير متطاير للإعدادات والكاليبريشن وداتا المستخدم.
• 13 بن I/O: مداخل ومخارج مرنة تنفع LED وسنسورات وأزرار وأكتر.
• باكدج DIP-18: سهل التركيب على البريد بورد واللحام، مثالي للبروتوتايب ومشاريع الـ DIY.
• مدى جهد تشغيل واسع: عادةً من 2.0V لـ 5.5V، يعني متوافق مع أنظمة 3.3V و5V.

المواصفات التقنية

• المعالج الأساسي (Core): PIC
• حجم النواة: 8-Bit
• السرعة: 4 MHz
• حجم ذاكرة البرامج: 1.75KB (1K x 14)
• نوع ذاكرة البرامج: FLASH
• حجم الـ RAM: 68 x 8
• حجم الـ EEPROM: 64 x 8
• عدد بنود الـ I/O: 13
• الباكدج: DIP-18
• السلسلة: PIC 16F

الاستخدامات والتطبيقات

• مشاريع تعليمية: مثالي لتعلم برمجة الميكروكنترولر والإلكترونيات الرقمية.
• التحكم في LED: اعمل أنماط وميض وتتابعات وإضاءة ديكور.
• قراءة السنسورات: اربطه مع سنسورات حرارة وإضاءة وحركة.
• التحكم في المواتير: شغّل مواتير DC صغيرة وسيرفو وستيبر بمشغلات (Drivers) مناسبة.
• تسجيل الداتا: خزّن قراءات السنسورات في الـ EEPROM وارجع ليها بعدين.
• أتمتة البيت: اعمل أجهزة سمارت هوم بسيطة زي المؤقتات (Timers) وموديولات الريلاي.

محتويات العلبة

• 1 x ميكروكنترولر PIC16F84A-04/P (DIP-18)

التوافق

• أجهزة البرمجة (Programmers): شغال مع PICkit 2 وPICkit 3 وPICkit 4 وأي Programmer متوافق تاني.
• لوحات التطوير: ينفع يستخدم على البريد بورد أو لوحة Perfboard أو PCB مخصصة.
• السوفتوير: متوافق مع MPLAB X IDE وMPLAB الكلاسيكية، بلغة Assembly أو C (زي XC8).

توصية MOKWN

للمبتدئين والمحترفين على السواء، الـ PIC16F84A-04/P اختيار خالد عمره ما بيقدم. بساطته مع كمية الشروحات والدعم المجتمعي الضخمة بتخليله نقطة انطلاق ممتازة لأي حد ناوي يبدأ مع ميكروكنترولرات PIC. في MOKWN بننصحك تجمعه مع Programmer زي PICkit وبريد بورد وتبدأ رحلتك في عالم الأنظمة المدمجة النهاردة.
