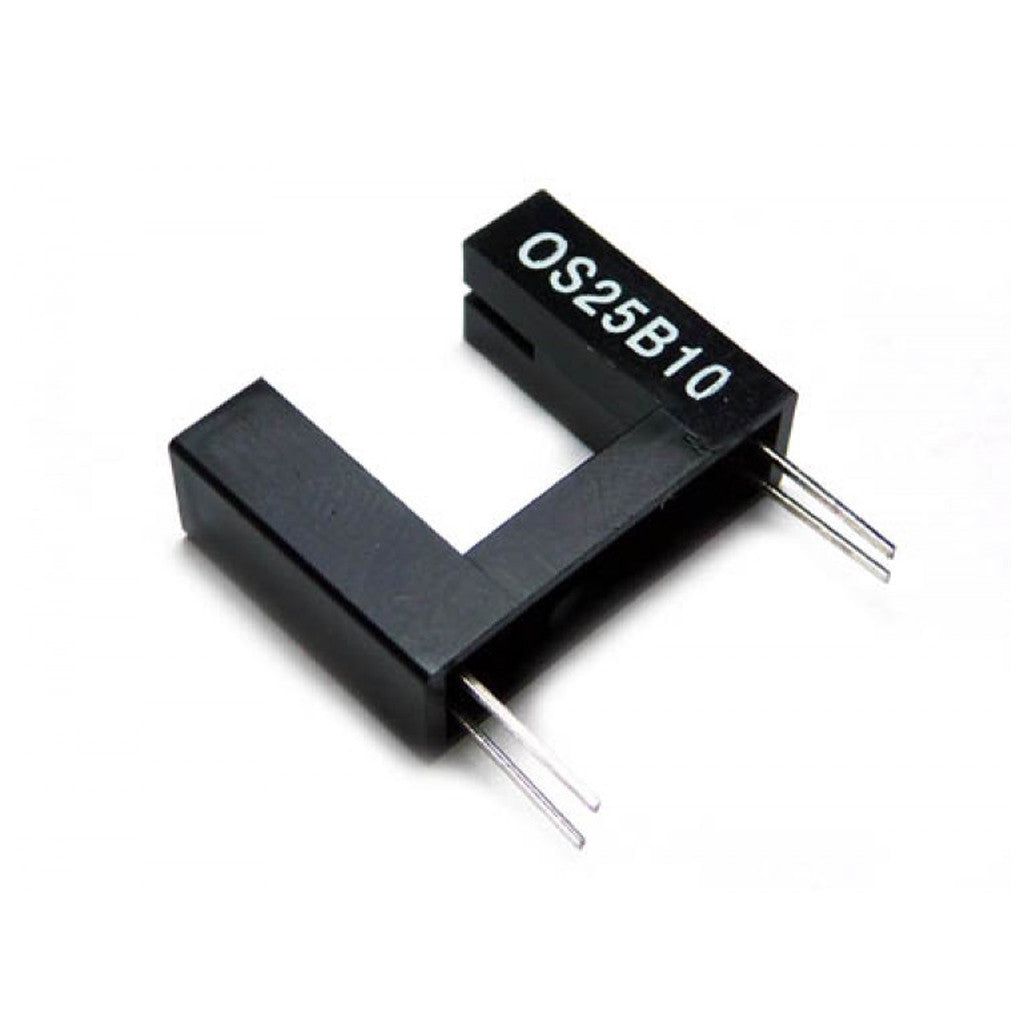

سنسور Photo Interrupter OS25B10

نظرة عامة

سنسور Photo Interrupter (OS25B10) ده سنسور بصري صغير بيجمع بين LED أشعة تحت الحمراء و phototransistor في باكدج واحد. بيكتشف وجود أو غياب أي جسم عن طريق قطع شعاع الأشعة تحت الحمرا، وبيطلعلك إشارة ديجيتال موثوقة. السنسور ده من المكونات الأساسية في الروبوتات والأتمتة وأنظمة العدّ، وبيوفر كشف دقيق وقابل للتكرار في مدى واسع من التطبيقات.

أهم المميزات

• LED أشعة تحت الحمراء و phototransistor لكشف بدون تلامس.
• تصميم سلوتي (بيتعرف كمان باسم optical interrupter) بيسمح للأجسام تعدّي من الفتحة.
• زمن استجابة سريع مناسب للعدّ وتحديد المواقع بسرعات عالية.
• مخرج ديجيتال (open-collector) بيتوصّل بسهولة مع الميكروكنترولر.
• باكدج صغير ومتين سهل التركيب حتى في المساحات الضيقة.
• مدى فولت تشغيل واسع متوافق مع مستويات اللوجيك الشائعة.

المواصفات التقنية

• الموديل: OS25B10
• النوع: Photo Interrupter (Optical Switch)
• عرض الفتحة: 5mm
• نوع المخرج: Phototransistor (open-collector)
• فولت التشغيل: 5V DC (typical)
• تيار الفورورد (LED): 20mA (max)
• Collector-Emitter Voltage: 30V (max)
• زمن الاستجابة: Rise and fall < 10µs
• حرارة التشغيل: -25°C إلى +85°C
• الباكدج: Through-hole (DIP)

الاستخدامات والتطبيقات

• الروبوتات: Limit switches وكشف نهاية الحركة وحساسية وجود الأجسام.
• حساسية الموقع: تحديد موقع القطع المتحركة في الطابعات وماكينات CNC وأنظمة الكونفيير.
• أنظمة العدّ: عدّ المنتجات على خط الإنتاج أو في ماكينات البيع الذاتي.
• قياس السرعة: قياس سرعة المحاور أو العجل الدوارة باستخدام قرص مشقوق (slotted disc).
• أنظمة الأمان: كشف فتح وإغلاق الأبواب والشبابيك.

محتويات العلبة

• 1x سنسور Photo Interrupter (OS25B10)

التوافق

• بيشتغل مع كل الميكروكنترولرات المشهورة: Arduino و Raspberry Pi و ESP32 و STM32 وغيرها.
• ينفع يتوصل بأي بن دخل ديجيتال؛ مش محتاج مكونات إضافية للتشغيل الأساسي.
• علشان تشغيل موثوق، بننصحك تستخدم مقاومة pull-up على بن المخرج.

توصية MOKWN

الـ OS25B10 اختيار ممتاز للمبتدئين والمحترفين على حد سواء. الواجهة البسيطة والأداء الموثوق بيخليوه مثالي للمشاريع التعليمية والبروتوتايب الصناعي. وصّله برنج الميكروكنترولرات والبريك آوت بوردات اللي عندنا علشان تضيف الحساسية البصرية لمشروعك الجديد بسرعة. ولو تطبيقك محتاج دقة أعلى، بص على خطنا بتاع optical encoders والسنسورات الانعكاسية.
