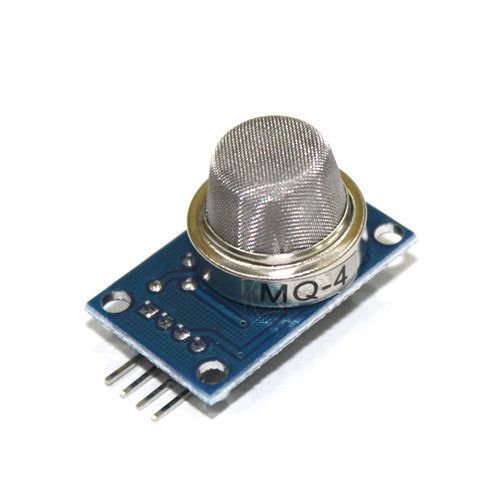

موديول سنسور غاز الميثان MQ4 انالوج وديجيتال

نظرة عامة

سنسور MQ-4 لغاز الميثان (CH4) سنسور عالي الحساسية وموثوق، مصمم خصيصًا لاكتشاف تسرب غاز الميثان (CH4) والغاز الطبيعي. ده قطعة أساسية في أنظمة أمان المنازل والمراقبة الصناعية وتطبيقات إنترنت الأشياء (IoT) الخاصة بمراقبة البيئة. وبفضل الخرج الانالوج والديجيتال مع بعض، بيديك مرونة كبيرة في مشاريع الميكروكونترولر المختلفة، وده اللي خلاه من أكتر السنسورات المفضلة عند الميكرز والمهندسين في مصر.

أهم المميزات

• حساسية عالية للميثان: بيكتشف تركيزات الميثان من 300 لـ 10,000 ppm، مثالي للكشف المبكر عن أي تسرب.
• خرج مزدوج: بيقدم خرج انالوج (فولتية متناسبة مع تركيز الغاز) وخرج ديجيتال (TTL بحد ثيرشولد قابل للتعديل).
• حساسية قابلة للتعديل: البوتنشوميتر الموجود على البوردة بيخليك تظبط حد التشغيل (Trigger) للخرج الديجيتال براحتك.
• استجابة سريعة: زمن استجابة وزمن رجوع سريعين يضمنوا تنبيهات في وقتها.
• استهلاك طاقة قليل: الهيتر بيستهلك 750mW بس، فمناسب جدًا للتطبيقات الشغالة بالبطارية.
• عمر تشغيلي طويل: تصميم متين يضمن أداء ثابت لفترات طويلة.

المواصفات التقنية

• جهد التشغيل: 5V DC
• مقاومة الهيتر: 33Ω ± 5%
• قدرة الهيتر المستهلكة: ≤750mW
• مدى القياس: 300 – 10,000 ppm (ميثان)
• الخرج: فولتية انالوج (0-5V) وديجيتال TTL (high/low)
• التوصيلات: 4 بنات (VCC, GND, AO, DO)
• مقاس الموديول: 32mm x 22mm x 27mm (L x W x H)
• الوزن: 7g
• زمن التسخين المسبق: أكتر من 48 ساعة لأول استخدام، و5 دقايق للتشغيل العادي

الاستخدامات والتطبيقات

• كواشف تسرب الغاز المنزلية: اربطه بأنظمة الإنذار عشان ينبّه العيلة لو حصل تسرب ميثان في البيت.
• مراقبة السلامة الصناعية: مراقبة مستويات الغاز في المصانع والمخازن وخطوط المعالجة.
• أنظمة البيوت الذكية IoT: وصّله بميكروكونترولر زي Arduino أو ESP32 أو Raspberry Pi للمراقبة عن بعد.
• مراقبة البيئة: تتبع مستويات الميثان في التطبيقات الزراعية والبحثية.
• المشاريع التعليمية: اختيار ممتاز لتعليم STEM وتعريف الطلاب بسنسورات الغاز والأنظمة المدمجة.

محتويات العلبة

• 1x موديول سنسور غاز الميثان MQ-4 (خرج انالوج وديجيتال)
• (ملحوظة: مفيش أسلاك أو ميكروكونترولر إضافية جوا العلبة.)

التوافق

• بيشتغل مع كل الميكروكونترولرات المشهورة: Arduino, ESP32, ESP8266, Raspberry Pi, STM32, PIC وغيرها.
• الخرج الانالوج بتقرأه من بنات ADC، والخرج الديجيتال بيتوصل على طول ببنات GPIO.
• متوافق مع رنج بوردات التطوير وأطقم السنسورات المتوفرة على MOKWN.

توصية MOKWN

سنسور MQ-4 لازم يكون موجود مع أي ميكر مهتم بمشاريع الأمان والبيئة. سواء بتبني نظام إنذار منزلي أو حل مراقبة صناعي، الخرج المزدوج والحساسية القابلة للتعديل بيخليوه مرن وسهل الدمج في أي مشروع. اعمله Pair مع Arduino أو ESP32 من مجموعات MOKWN عشان تبدأ بسرعة. وللقراءات الدقيقة، خلي بالك تعمل كاليبريشن وتسخين مسبق صح زي ما هو موضح في الداتا شيت.
