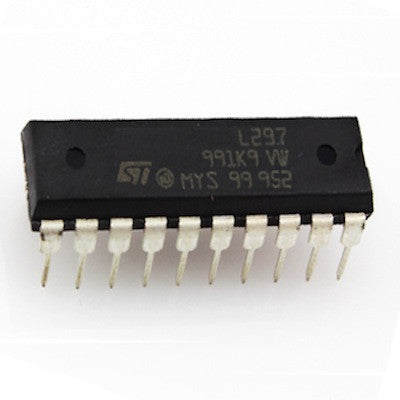

آي سي L297 متحكم موتور ستيبر

نظرة عامة

الـ L297 Stepper Motor Controller IC قطعة أساسية ومرنة لأي مشروع روبوتات أو أتمتة محتاج تحكم دقيق في موتور ستيبر. الشريحة دي بتجمع كل منطق التحكم اللازم لموتورات الستيبر ثنائية القطب (Bipolar) وأحادية القطب (Unipolar) في شريحة واحدة، فبتسهّل التصميم وبتقلل عدد القطع. بتاخد إشارات الـ step والاتجاه والمود من الميكروكنترولر بتاعك، والـ L297 بيولّد تسلسل الفيزات الصح لتشغيل الموتور، وغالبًا بيتقترن بدريفر زي الـ L298N للتطبيقات اللي محتاجة قدرة أعلى.

أهم المميزات

• تحكم كامل في موتور الستيبر: بيجمع كل دوائر التحكم لموتورات الستيبر Bipolar و Unipolar.
• أوضاع Half-Step و Full-Step: خيارات مرنة للخطوات حسب احتياجات الدقة والعزم المختلفة.
• PWM Chopper مدمج: بينظم تيار الموتور لتشغيل كفء وسلس.
• تحكم في الاتجاه يمين وشمال: مداخل منطقية بسيطة لتغيير الاتجاه.
• وظايف Reset و Enable: تحكم سهل في النظام وإدارة الباور.
• مدى جهد تشغيل واسع: بيدعم مدى واسع من جهود التغذية (عادة من 4.75V لـ 7V للمنطق).
• علبة DIP-20 مدمجة: سهلة التجربة على البريد بورد أو الـ PCB.

المواصفات التقنية

• جهد التغذية (VCC): من 4.75V لـ 7V
• جهد مداخل المنطق: متوافق مع TTL/CMOS
• تيار الخرج: لحد 100mA (لتشغيل ترانزستورات أو درايفرات خارجية)
• أنماط الخطوات: Full-step (2-phase)، Half-step (1-2 phase)، و Wave drive (1-phase)
• العلبة: DIP بـ 20 pin (Dual Inline Package)
• درجة حرارة التشغيل: من -40°C لـ +85°C
• جهد المرجع: من 0.5V لـ VCC (لسنسور التيار)

الاستخدامات والتطبيقات

• الروبوتات: تحديد مواقع دقيق في أذرع الروبوتات وماكينات الـ CNC وطابعات الـ 3D.
• الأتمتة: التحكم في سيور النقل وماكينات الـ pick-and-place والعربيات الموجهة أوتوماتيك.
• إلكترونيات الاستهلاك: جيمبال الكاميرات وميكانيزمات الـ pan-tilt وأجهزة البيت الذكي.
• التعليم: مثالي لمعامل الجامعات ومشاريع الهواة لتعلم التحكم في موتور الستيبر.
• الأجهزة الطبية: مضخات سرنجات دقيقة ومعدات تشخيص طبية.

المحتويات

• 1x آي سي L297 متحكم موتور ستيبر (علبة DIP بـ 20 pin)

التوافق

• الميكروكنترولرز: بيشتغل مع أي MCU بيطلع إشارات step و direction زي Arduino و Raspberry Pi و ESP32 و STM32 و PIC.
• شرائح الدرايفر: غالبًا بيتقترن مع L298N أو L293D أو H-Bridge مبني من ترانزستورات منفصلة للتطبيقات اللي محتاجة تيار أعلى.
• موتورات الستيبر: متوافق مع موتورات الستيبر Bipolar و Unipolar (عادة بـ 4 أو 5 أو 6 أسلاك).

توصية MOKWN

عشان تحصل على حل كامل لدريفر موتور الستيبر، وصّل الـ L297 مع الـ L298N Dual H-Bridge Driver المتوفر عندنا على MOKWN. التركيبة دي بتديك حل قوي وبسعر اقتصادي لتشغيل موتورات ستيبر لحد 2A لكل phase. سواء طالب أو هاوي أو مهندس محترف، الـ L297 اختيار موثوق لمشاريع التحكم في الحركة بتاعتك. اطلب دلوقتي واستمتع بالتوصيل السريع لكل مصر!
