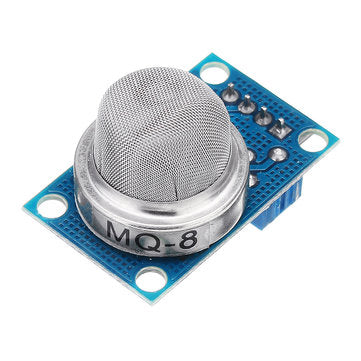

موديول سنسور غاز الهيدروجين MQ8 خرج أنالوج وديجيتال

نظرة عامة

سنسور MQ8 لغاز الهيدروجين هو سنسور عالي الحساسية وموثوق مصمم لاكتشاف تركيزات غاز الهيدروجين في البيئة المحيطة، وبيعتبر عنصر أساسي في أنظمة السلامة ومشاريع الـ IoT وتطبيقات المراقبة الصناعية. السنسور بيديك إشارة خرج أنالوج وديجيتال، وده بيخليه مرن وسهل التوصيل مع الميكروكونترولر زي Arduino و ESP32 و Raspberry Pi. وبتصميمه الصغير واستهلاكه المنخفض للباور، الـ MQ8 اختيار مثالي لبناء كواشف تسرب الهيدروجين وأجهزة مراقبة جودة الهوا وأنظمة إنذار السلامة.

أهم المميزات

• خرج مزدوج: بيديك خرج أنالوج (فولت متناسب مع تركيز الغاز) وخرج ديجيتال (TTL حسب حد معين).
• حساسية عالية: متخصص في كشف غاز الهيدروجين، بنطاق كشف من 100-10000 ppm.
• استجابة سريعة: أوقات استجابة واسترجاع سريعة (≤10s) عشان تضمن تنبيهات في وقتها.
• حساسية قابلة للتعديل: البوتنشوميتر الموجود على البوردة يسمحلك تحدد قيمة تشغيل الخرج الرقمي.
• استهلاك باور منخفض: الهيتر بيستهلك 150mW بس، فمناسب لمشاريع البطاريات.
• عمر تشغيلي طويل: أداء ثابت ومستقر على مدى عمر طويل.

المواصفات التقنية

• فولت التشغيل: 5V DC
• مقاومة الهيتر: 33Ω ± 5%
• استهلاك قدرة الهيتر: ≤150mW
• مقاومة السنسور: 10KΩ - 90KΩ (في الهوا النقي)
• نطاق الكشف: 100 - 10,000 ppm (هيدروجين)
• زمن الاستجابة: ≤10s
• زمن الاسترجاع: ≤30s
• الخرج: فولت أنالوج (0-5V) وديجيتال TTL (0/1)
• الأبعاد: 32mm x 20mm x 22mm
• الوزن: 7g

الاستخدامات والتطبيقات

• سلامة المنزل: اكتشاف تسرب غاز الهيدروجين من خلايا الوقود أو البطاريات أو أنظمة تخزين الهيدروجين.
• المراقبة الصناعية: مراقبة تركيزات الهيدروجين في البيئات الصناعية اللي بيتم فيها استخدام أو إنتاج الهيدروجين.
• مشاريع IoT: ادمجه مع Arduino أو Raspberry Pi أو ESP32 لبناء أنظمة ذكية لكشف الغازات.
• الأطقم التعليمية: مثالي لتعليم STEM ومعامل الإلكترونيات لشرح مبادئ استشعار الغازات.
• الروبوتات: استخدمه في الروبوتات المستقلة لكشف البيئات الخطرة.

محتويات العلبة

• 1x موديول سنسور غاز الهيدروجين MQ8 (بخرج أنالوج وديجيتال)
• 1x بريك آوت بورد مع بوتنشوميتر و LEDs
• 1x Pin header (غير ملحوم)

التوافق

• الميكروكونترولر: Arduino (Uno, Mega, Nano)، Raspberry Pi (عبر ADC)، ESP32، STM32، وأي أجهزة تانية شغالة بمنطق 5V.
• دخل أنالوج: وصّل طرف AO بدخل أنالوج في الميكروكونترولر بتاعك (زي A0 في Arduino).
• دخل ديجيتال: وصّل طرف DO بدخل ديجيتال، واضبط البوتنشوميتر لتحديد قيمة التشغيل.
• الباور: ادّيه 5V DC على VCC و GND.

توصية MOKWN

عشان تجيب أحسن نتيجة، سيب السنسور يسخن (Preheat) لمدة 24 ساعة على الأقل قبل أول معايرة. وأثناء التشغيل، ابعد السنسور عن الغازات المآكلة والمذيبات عشان يحافظ على دقته. ادمجه مع أطقم Arduino للمبتدئين أو لوحات تطوير ESP32 المتوفرة عندنا عشان تطلع بحل متكامل لكشف الهيدروجين. ولو عندك أي سؤال، فريق الدعم بتاعنا في القاهرة جاهز يساعدك بالعربي والإنجليزي.
