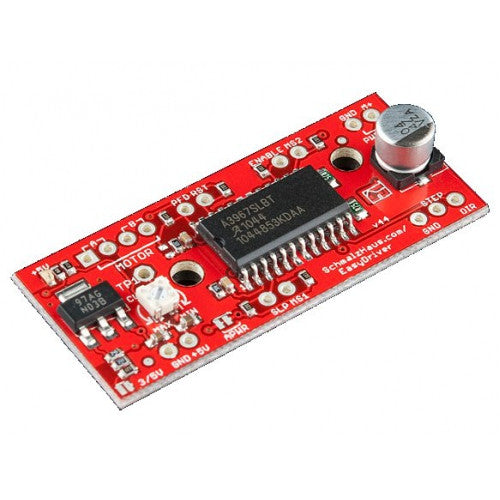

درايفر موتور ستيب EasyDriver 4.4

نظرة عامة

الـ EasyDriver 4.4 هو لوحة صغيرة لتشغيل مواتير الستيب من Schmalz Haus (يعني Brian Schmalz). مصممة عشان تبسّط تشغيل المواتير الصغيرة، فبتكون اختيار مثالي لمشاريع الـ CNC الصغيرة والطابعات ثلاثية الأبعاد والروبوتات. بتقدر تشغل لحد 750mA لكل phase، فمناسبة جدًا للمواتير الصغيرة زي NEMA 14 و17 و23. اللوحة فيها ريجوليتور فولت مدمج، يعني تقدر تغذيها بفولت واحد من 6V لحد 30V، وكمان بتقبل إشارات منطقية من ميكروكنترولرز شغالة على 3.3V أو 5V.

أهم المميزات

• واجهة Step/Direction بسيطة: بتتحكم فيها بس بينين (STEP وDIR) من الميكروكنترولر أو كنترولر الـ CNC.
• تحكم قابل للتعديل في التيار: بتظبط تيار الموتور عن طريق potentiometer عشان يطابق مواصفات الموتور بتاعك.
• دعم Microstepping: بيديك خيارات full-step وhalf-step وquarter-step عن طريق البنين MS1 وMS2.
• ريجوليتور 5V على اللوحة: يقدر يديك 5V لدائرة المنطق (تيار محدود)، وده بيقلل الأسلاك.
• مدى فولت واسع: بيشتغل من 6V لحد 30V، يعني مرونة كبيرة مع أي باور سبلاي.
• حجم صغير: مساحته صغيرة (0.6 × 0.8 إنش) فبيدخل في أي مكان ضيق بسهولة.
• حماية حرارية: فيه حماية من ارتفاع الحرارة عشان تمنع التلف.

المواصفات التقنية

• فولت تشغيل الموتور: 6V لحد 30V DC
• تيار الموتور: لحد 750mA لكل phase (قابل للتعديل)
• فولت المنطق: 3.3V لحد 5V (كمان ممكن يشتغل من باور الموتور عن طريق الريجوليتور المدمج)
• Microstepping: Full وHalf وQuarter (1/4)
• الواجهة: بينين STEP وDIR (سلكين)
• خرج الريجوليتور المدمج: 5V (لحد 50mA للمنطق الخارجي)
• الأبعاد: 0.6 × 0.8 إنش (15.24 × 20.32 mm)
• الوزن: 5 جرام تقريبًا

الاستخدامات

• ماكينات CNC صغيرة: مثالي لتشغيل ستيبر في CNC ديسكتوب صغير وماكينات النقش والبلوتر.
• طابعات ثلاثية الأبعاد: مناسب لمحاور الطابعات الصغيرة والمتوسطة.
• الروبوتات: ممتاز لمشاريع الروبوتات اللي محتاجة تحكم دقيق في الموتور.
• الأتمتة: استخدمه في أنظمة أوتوماتيكية صغيرة وكاميرا سلادر وحوامل التليسكوب.
• المشاريع التعليمية: ممتاز لتعلم التحكم في مواتير الستيب والـ microstepping.

محتويات العلبة

• 1x لوحة EasyDriver 4.4 Stepper Motor Driver
• (ملحوظة: الموتور الستيب والباور سبلاي مش متضمنين)

التوافق

• بيشتغل مع مدى واسع من مواتير الستيب bi-polar، منها NEMA 14 و17 و23 (لحد 750mA لكل phase).
• متوافق مع Arduino وRaspberry Pi وأي ميكروكنترولر تاني عن طريق بنين GPIO.
• ينفع مع برامج الـ CNC المشهورة زي GRBL وMach3 (مع الواجهة المناسبة).

توصية MOKWN

لو صانع في مصر وعايز تعمل مشروع CNC صغير أو روبوت، الـ EasyDriver 4.4 حل موثوق وسعره اقتصادي. بساطته وتصميمه المتين بيخلواه اختيار ممتاز للمبتدئين والهواة المتمرسين على السواء. في MOKWN بننصحك تجمعه مع موتور ستيب كويس وباور سبلاي 12V عشان تاخد أفضل أداء. اطلبه دلوقتي وابدأ تنفذ أفكارك!
