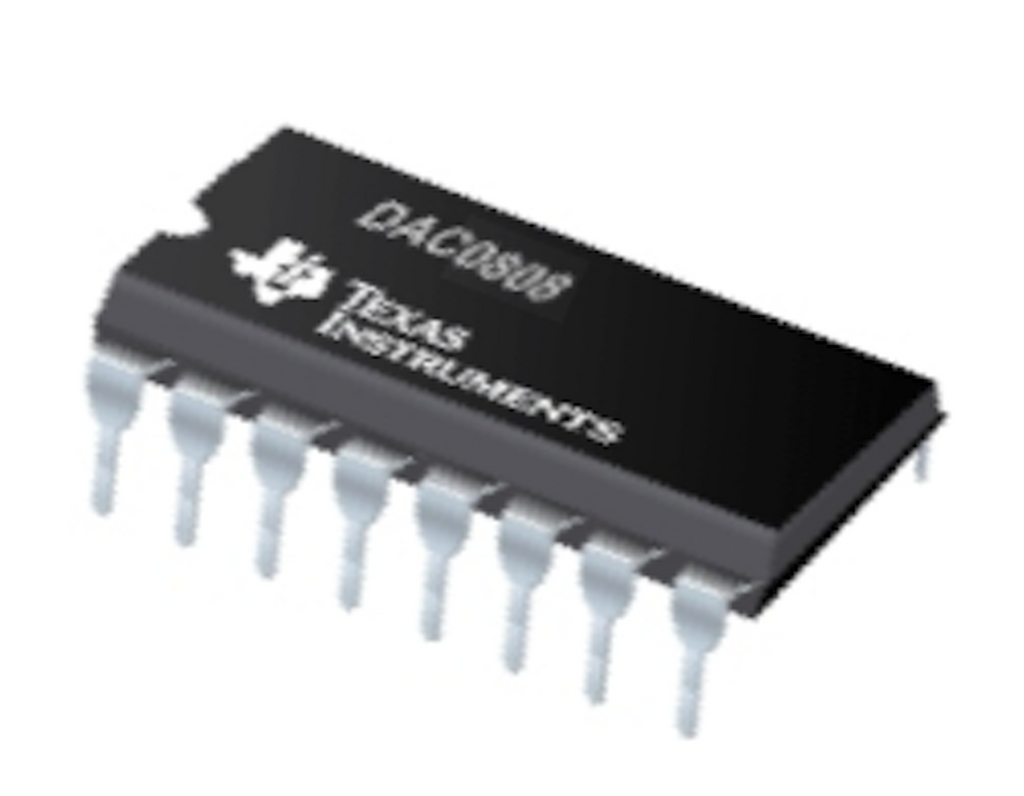

موديول DAC0808LCN محول رقمي إلى أنالوج 8 بت

نظرة عامة

موديول DAC0808LCN ده محول رقمي إلى أنالوج (DAC) كلاسيكي بدقة 8 بت، وبيشتغل كجسر بين عالم الميكروكنترولرات الرقمي والعالم الأنالوج بتاع السنسورات والموتورات وأجهزة الصوت. بواجهته البسيطة وزمن استقراره السريع، الشريحة دي اختيار موثوق للهواة والطلبة والمحترفين اللي عايزين يطلعوا فولتيات أنالوج دقيقة من إشارات رقمية. سواء بتبني مولد موجات بسيط أو نظام تحكم متطور، الـ DAC0808LCN هيديك أداء ثابت وسهولة في الاستخدام.

أهم المميزات

• دقة 8 بت: بيديك 256 مستوى خرج مختلف، يعني تحكم أنالوج دقيق جداً.
• زمن استقرار سريع: 150 ns تقريباً، وده بيسمح بتوليد إشارات عالية السرعة وتطبيقات الزمن الحقيقي.
• تحويل دقيق: دقة نسبية بخطأ أقصى ±0.19% تضمنلك خرج موثوق.
• متوافق مع الميكروبروسيسور: سهل التوصيل مع كل الميكروكنترولرات المشهورة والأنظمة الرقمية.
• مدى تشغيل واسع: بيشتغل مع باور سبلاي قياسي وبيقبل مستويات دخول رقمية متوافقة مع منطق TTL/CMOS.

المواصفات التقنية

| البند | القيمة | |-----------|-------| | الدقة | 8 بت | | الدقة النسبية | خطأ أقصى ±0.19% | | زمن الاستقرار | 150 ns (تقريبي) | | جهد التغذية | +5V إلى +15V (V+) و -5V إلى -15V (V-) | | المدخل الرقمي | متوافق مع TTL/CMOS | | الخرج | خرج تيار (عادة 0-2 mA) | | الحزمة | DIP-16 (Dual Inline Package) |

الاستخدامات والتطبيقات

• توليد الصوت: اعمل نغمات بسيطة ومؤثرات صوتية وحتى موسيقى 8 بت.
• توليد الموجات: اعمل موجات Sine و Square و Triangle وموجات حرة للتجارب والاختبارات.
• التحكم في الموتورات: ادّي فولت مرجعي أنالوج للتحكم في السرعة أو الموضع.
• التحكم في سطوع الـ LED: ظبط درجات الإضاءة بدقة شبه PWM.
• الكاليبريشن والاختبار: اطلع فولتيات أنالوج دقيقة لمعايرة الدوائر.
• مشروعات تعليمية: مثالي لتتعلم التحويل من رقمي إلى أنالوج في كورسات الإلكترونيات.

محتويات العلبة

• 1 x شريحة DAC0808LCN محول D/A رقمي إلى أنالوج

التوافق

• بيشتغل مع Arduino و Raspberry Pi و PIC و AVR و STM32 وأي ميكروكنترولر فيه بنات خرج رقمية.
• ممكن تستخدمه مع Op-Amp خارجي لتحويل خرج التيار إلى فولت.
• بيشتغل بتغذية +5V و -5V القياسية المتوفرة في أي باور سبلاي معملي.

توصية MOKWN

لصنّاع المحتوى والمهندسين في مصر، الـ DAC0808LCN طريقة موثوقة وبسعر اقتصادي تضيف بيها خرج أنالوج لمشروعاتك الرقمية. واجهته البسيطة وأدائه المجرب بيخليوه اختيار ممتاز سواء للتعلم أو للتطبيقات العملية. وصّله مع Op-Amp زي LM358 عشان تطلع فولت بسهولة، وهيبقى عندك حل DAC متكامل وجاهز لأي مشروع جاي.

اطلب الـ DAC0808LCN النهاردة من MOKWN وابدأ تحوّل الأفكار الرقمية لحقيقة أنالوج!
