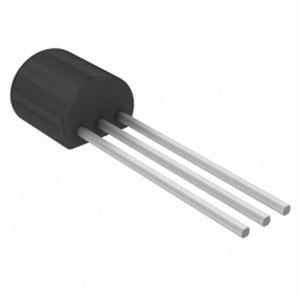

ترانزستور BC338 NPN – 45V / 0.8A

نظرة عامة

الـ BC338 ده ترانزستور NPN (BJT) متعدد الاستخدامات، مصمم لمهام السويتشينج والتكبير العامة. بجهد Collector-Emitter لحد 45V وتيار Collector مستمر 0.8A، بيديك توازن ممتاز بين الأداء والعملية. سواء كنت هواوي أو طالب أو مهندس محترف، الترانزستور ده قطعة أساسية موثوقة لعشرات الدوائر الإلكترونية.

أهم المميزات

• يتحمل جهد عالي: بيتعامل مع جهد لحد 45V، فبيصلح لتطبيقات متوسطة الجهد المختلفة.
• تيار عالي: بيشيل تيار Collector مستمر لحد 0.8A، مثالي لتشغيل أحمال زي الريلايات والموتورات الصغيرة والـ LEDs.
• تصميم NPN قياسي: متوافق مع أغلب تخطيطات الدوائر الشائعة.
• جهد تشبع منخفض: بيضمن أداء كفء لما تستخدمه كسويتش.
• مدى حرارة تشغيل واسع: أداء ثابت وموثوق من -55°C لـ +150°C.
• علبة TO-92: حجم صغير بنوع Through-Hole سهل التركيب على البريد بورد وسهل اللحام.

المواصفات الفنية

• النوع: ترانزستور NPN
• جهد Collector-Emitter (Vceo): 45V
• جهد Collector-Base (Vcbo): 60V
• جهد Emitter-Base (Vebo): 5V
• تيار Collector (Ic): 0.8A (مستمر)
• القدرة المبددة (Pd): 625mW
• كسب التيار DC (hFE): 100-630 (عند Ic=100mA و Vce=1V)
• تردد الانتقال (ft): 100MHz كحد أدنى
• مدى حرارة التشغيل: من -55°C إلى +150°C
• العلبة: TO-92

الاستخدامات والتطبيقات

• تكبير الإشارات: استخدمه في مكبرات الصوت الأولية (Preamplifiers) ومعالجة إشارات السنسورات.
• دوائر السويتشينج: تشغيل الريلايات والسولينويدات وموتورات DC الصغيرة.
• تشغيل الـ LEDs: تحكم في LEDs عالية الإضاءة بالـ PWM أو التيار الثابت.
• تحويل مستويات الجهد: ربط الميكروكنترولرز اللي بتشتغل على 3.3V/5V بأجهزة خارجية بجهد أعلى.
• تعليمي: مثالي لتعلم Biasing الترانزستور وتصميم الدوائر في معامل الكليات والمدارس.

محتويات العلبة

• 1 x ترانزستور BC338 NPN (علبة TO-92)

التوافق

• الميكروكنترولرز: بيشتغل مع Arduino و Raspberry Pi و ESP32 وباقي لوحات التطوير (مع مقاومة Base مناسبة).
• السنسورات: متوافق مع أغلب السنسورات التناظرية كـ Buffer أو Driver.
• الباور سبلاي: مناسب لدوائر التنظيم والحماية ذات القدرة المنخفضة.

توصية MOKWN

الـ BC338 قطعة أساسية لأي حد بيحب الإلكترونيات. تقييمه القوي 45V/0.8A بيخليه اختيار موثوق لمشاريع متنوعة، من مشاريع تشغيل LED البسيطة لحد أنظمة التحكم الأكثر تعقيدًا. اشتري كمية كفاية من الترانزستور ده عشان تفضل طاولة التجارب بتاعتك جاهزة لأي تحدي.

اطلب النهاردة واستمتع بتوصيل سريع لجميع محافظات مصر!
