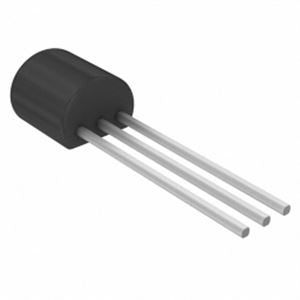

ترانزستور BC337 NPN (50V – 0.8A)

نظرة عامة

الـ BC337 هو ترانزستور NPN متعدد الاستخدامات (BJT) بحجم صغير وتغليف TO-92. مصمم لمهام التضخيم والسويتشينج العامة، وبيقدم مزيج متوازن بين كسب التيار وتحمل الفولت والسعر الاقتصادي. سواء كنت طالب بتتعلم أساسيات الترانزستورات، أو هواية بتجرب دوائر، أو مهندس بيعمل بروتوتايب لتصميمه، الـ BC337 ترانزستور موثوق بيدي أداء ثابت.

أهم المميزات

• ترانزستور NPN: مثالي للتضخيم والسويتشينج في التطبيقات خفيفة القدرة.
• كسب تيار عالي (hFE): بيتراوح عادةً من 100 لـ 600، وده بيضمن تضخيم قوي للإشارة.
• جهد تشبع منخفض: سويتشينج فعال بخسارة قدرة قليلة جدًا.
• تغليف TO-92 صغير: سهل التركيب على البريد بورد والـ PCB.
• متوافق مع RoHS: تصنيع بدون رصاص وصديق للبيئة.

المواصفات التقنية

• النوع: NPN
• جهد الكولكتور-الإيمنتر (Vceo): 50V
• تيار الكولكتور (Ic): 800mA (0.8A)
• كسب التيار المستمر (hFE): 100–600 (حسب تيار الكولكتور)
• تردد الانتقال (ft): 100 MHz
• التغليف: TO-92
• مدى حرارة التشغيل: -55°C إلى +150°C

الاستخدامات والتطبيقات

• تضخيم الإشارات: بري أمبليفاير للصوت، ومعالجة إشارات السنسورات، ودريفرات خفيفة القدرة.
• دوائر السويتشينج: دريفرات الريلاي، ودريفرات الـ LED، وتحكم في موتورات صغيرة.
• مشاريع الهوايات: روبوتات، أتمتة، وإلكترونيات تعليمية.
• البروتوتايبينج: دوائر على البريد بورد وتصاميم PCB مخصصة.

محتويات العلبة

• 1 x ترانزستور BC337 (تغليف TO-92)

التوافق

• شغال بمستويات منطق 5V و 3.3V القياسية لما تستخدمه كسويتش.
• متوافق مع الميكروكونترولرز المشهورة زي Arduino و Raspberry Pi و ESP32.
• ينفع يتستبدل بترانزستورات NPN عامة زي 2N2222 (مع تعديلات مناسبة في الدايرة).

توصية MOKWN

الـ BC337 قطعة أساسية لازم تكون موجودة عند أي حد بيشتغل إلكترونيات. كسب التيار العالي وقيم الفولت والتيار المتوسطة بتخليه مثالي لتشغيل أحمال زي الريلاي والـ LED. لو مشروعك محتاج تيار أعلى، فكر في قطع مكملة زي BD139 أو TIP120. في MOKWN بنختبر كل ترانزستور قبل ما يوصلك عشان تبقى مطمإن إن الأداء هيكون ثابت في مشاريعك.
