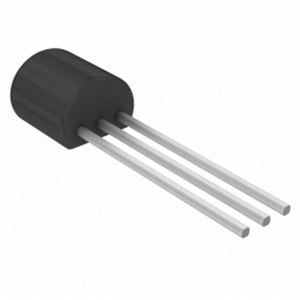

ترانزستور BC328 PNP 25V 0.8A

نظرة عامة

الـ BC328 هو ترانزستور PNP موثوق ومصمم لتطبيقات التضخيم والسويتشينج العامة. بفولت كولكتور-إيميتر 25V وتيار كولكتور مستمر 0.8A، الترانزستور ده بيقدم أداء متوازن يناسب مجموعة واسعة من الدوائر الإلكترونية. سواء كنت هاوي بتعمل تجارب على بريد بورد أو مهندس بتدمج مكونات في نظام أكبر، الـ BC328 هيديك تشغيل ثابت ومضمون.

أهم المميزات

• ترانزستور PNP: مناسب للسويتشينج High-Side وتصاميم الدوائر المتممة.
• فولت التشغيل: فولت كولكتور-إيميتر 25V (VCEO) يخليه متوافق مع معظم دوائر الفولت المنخفضة.
• تحمل التيار: بيتحمل تيار كولكتور مستمر لحد 0.8A، مثالي لتشغيل أحمال صغيرة زي LEDs والريليهات والموتورات.
• استخدام عام: مرن في مهام السويتشينج والتضخيم.
• معيار صناعي: متوفر في الباكدج المنتشر TO-92 وسهل التركيب على أي تصميم PCB.

المواصفات التقنية

• النوع: PNP
• فولت الكولكتور-إيميتر (VCEO): 25V
• تيار الكولكتور (IC): 0.8A
• الباكدج: TO-92 (غالبًا)
• تردد الانتقال (fT): حوالي 100 MHz (للمرجع)
• كسب التيار المستمر (hFE): حوالي 100-600 حسب النوع

الاستخدامات والتطبيقات

• تضخيم الإشارات: بيُستخدم في دوائر Pre-Amp الصوت ومعالجة إشارة السنسورات.
• دوائر السويتشينج: تشغيل ريليهات صغيرة وLEDs وموتورات DC في مشاريع الأتمتة.
• الأزواج المتممة: اتزوج مع ترانزستور NPN زي BC338 لعمل مراحل مكبر Push-Pull.
• المشاريع التعليمية: مثالي لتعلم أساسيات Biasing والسويتشينج للترانزستورات.
• التصليح والاستبدال: بديل مباشر لكثير من الدوائر القديمة اللي بتستخدم ترانزستورات PNP.

محتويات العلبة

• 1 x ترانزستور BC328 (PNP, 25V, 0.8A)

التوافق

• الـ Pinout: بنينوت TO-92 القياسي: 1-Emitter, 2-Base, 3-Collector (راجع الداتا شيت لو هتستخدمه في تصميم موجود).
• NPN المتمم: BC338 هو الزوج المتمم الشائع لتطبيقات Push-Pull.
• البريد بورد: بيتركب على البريد بورد العادي ولوحات Perfboard.

توصية MOKWN

الـ BC328 إضافة أساسية لأي شنطة أدوات إلكترونيات. تنوعه وتوافره يخلوه الخيار الأول للميكرز والمهندسين في مصر. سواء بتعمل نموذج أولي لفكرة جديدة أو بتصلح جهاز، الـ BC328 هيديك الاعتمادية اللي محتاجها. اطلبه دلوقتي وخلي مشاريعك ماشية قدام!
