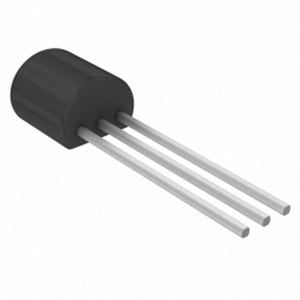

ترانزستور BC327 PNP 45V 0.8A

نظرة عامة

الـ BC327 ده ترانزستور PNP عام الأستخدام وموثوق، جاي في علبة TO-92 صغيرة الحجم. بيتحمل جهد collector-emitter لحد 45V وتيار مستمر على الـ collector يوصل 0.8A، فده بيخليه اختيار ممتاز لمشروعات الكترونيات كتير سواء switching أو amplification. سواء بتبني LED driver بسيط أو متحكم موتور أو مكبر إشارة، الـ BC327 هيديك أداء ثابت ودمج سهل في أي مشروع.

أهم المميزات

• ترانزستور PNP مناسب لتطبيقات negative-ground
• جهد collector-emitter 45V (VCEO) للسويتشينج على جهود متوسطة
• تيار collector مستمر 0.8A (IC) للأحمال المتوسطة
• علبة TO-92 – مناسبة للبريد بورد وسهلة اللحام
• كسب تيار عالي (hFE) – عادةً من 100 لـ 630، يعني amplification كويس
• جهد saturation واطي – بيقلل فقدان القدرة في تطبيقات السويتشينج
• زوج متمم مع BC337 (NPN) لدواير push-pull

المواصفات التقنية

• النوع: PNP
• العلبة: TO-92
• جهد Collector-Emitter (VCEO): 45V
• جهد Collector-Base (VCBO): 50V
• جهد Emitter-Base (VEBO): 5V
• تيار Collector (IC): 0.8A
• القدرة المبددة (PD): 625mW
• كسب التيار المستمر (hFE): 100 – 630 (عند IC=100mA، VCE=1V)
• تردد الانتقال (fT): 100MHz
• مدى حرارة التشغيل: -55°C إلى +150°C

الاستخدامات والتطبيقات

• دواير سويتشينج: تشغيل ريليهات و LEDs وموتورات DC صغيرة
• Amplification: مكبرات صوت pre-amplifier ومعالجة إشارات وواجهات سنسورات
• Darlington pairs: اربطه مع BC337 للحصول على كسب أعلى
• إدارة الطاقة: منظمات جهد ومحددات تيار
• روبوتيك: التحكم في الموتورات ودريفرات المحركات
• مشروعات تعليمية: اتعلم أساسيات الترانزستور عملياً

محتويات العلبة

• 1x ترانزستور BC327 PNP (علبة TO-92)

التوافق

• NPN المتمم له: BC337 (للدواير push-pull)
• بدائل شائعة: BC328 و 2N3906 (راجع الـ pinout والقيم قبل الاستبدال)
• بيشتغل مع: Arduino و Raspberry Pi و ESP32 وباقي الميكروكنترولرز (من خلال مقاومة على الـ base)
• متوافق مع البريد بورد والـ PCB بمسافة قياسية 0.1"

توصية MOKWN

الـ BC327 قطعة أساسية لازم تكون مع أي هواوي أو مهندس الكترونيات. إنه بييجي كمتمم مع الـ BC337 بيخليه مهم جداً لبناء دواير push-pull amplifier بكفاءة ودريفرات موتور H-bridge. في MOKWN بننصحك تخلي عندك مخزون من الاتنين BC327 و BC337 لمشروعات الـ prototyping بتاعتك. ولو محتاج تيارات أعلى، شوف ترانزستورات TIP42 أو BD140 عندنا.
