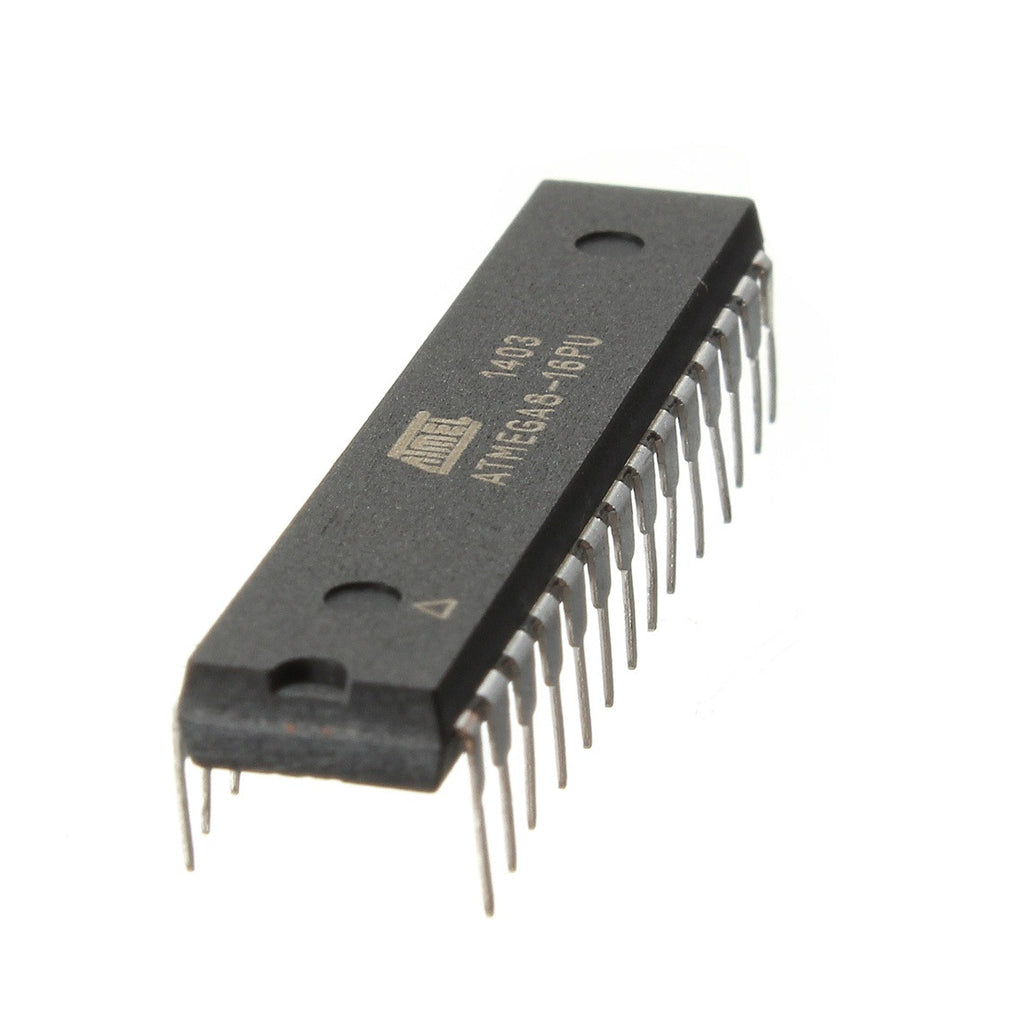

ميكروكنترولر ATmega8-16PU 8 بت من Atmel

نظرة عامة

الميكروكنترولر ATmega8-16PU من Atmel (اللي بقت اسمها دلوقتي Microchip) هو حجر الأساس في عيلة الميكروكنترولرات 8-bit AVR. النسخة دي جاية بباكدج DIP-28 فريندلي مع البريد بورد ومناسبة جداً للبروتوتايب باللحام التقليدي (through-hole). بمعمارية RISC قوية وذاكرة Flash حجمها 8KB ومجموعة peripherals غنية، بيقدم لك توازن ممتاز بين الأداء وتوفير الطاقة وسهولة الاستخدام. سواء كنت طالب بتتعلم embedded systems أو مهندس محتاج تعمل بروتوتايب سريع، الـ ATmega8-16PU اختيار موثوق ومرن هيخدمك صح.

أهم المميزات

• معمارية 8-bit AVR RISC فيها 130 تعليمة قوية، أغلبها بيتنفذ في دورة كلك واحدة.
• ذاكرة Flash قابلة للبرمجة In-System حجمها 8KB (10,000 دورة كتابة/مسح) لتخزين الكود.
• 1KB SRAM و 512 Bytes EEPROM لتخزين البيانات.
• 23 خط I/O قابل للبرمجة للتوصيل مع LEDs وأزرار وسنسورات وغيرها.
• ADC بدقة 10-bit فيه 6 قنوات (في باكدج DIP) لقراءة السنسورات التناظرية.
• ثلاثة Timer/Counter مرنة بأنماط compare وقنوات PWM ومقاطعات داخلية وخارجية.
• واجهات اتصال Serial USART و SPI و TWI (I2C) قابلة للبرمجة.
• جهد تشغيل من 4.5V لحد 5.5V بأقصى تردد كلك 16 MHz.
• باكدج DIP بـ 28 pin – مثالي للبريد بورد وللحام through-hole.

المواصفات الفنية

• CPU: 8-bit AVR
• النوع: ميكروكنترولر Atmel باكدج DIP بـ 28 pin
• ذاكرة Flash: 8 Kbytes
• SRAM: 1 Kbyte
• EEPROM: 512 Bytes
• أقصى عدد Pins إدخال وإخراج: 23
• المقاطعات الخارجية: 2
• أقصى تردد تشغيل: 16 MHz
• ADC: 10-bit، 6 قنوات
• واجهات الاتصال: USART، SPI، TWI (I2C)
• التايمرات: 3 (2x 8-bit، 1x 16-bit)
• جهد التشغيل: 4.5V – 5.5V
• الباكدج: DIP بـ 28 pin
• مدى درجة الحرارة: -40°C إلى +85°C

الاستخدامات والتطبيقات

• مشروعات تعليمية – مثالي لتعلم برمجة AVR وأنظمة embedded.
• الروبوتات – التحكم في الموتورات، التعامل مع السنسورات، ومنطق اتخاذ القرار.
• أتمتة المنزل – أنظمة تحكم بسيطة للإضاءة والحرارة والأمان.
• جمع البيانات – قراءة سنسورات تناظرية زي الحرارة والضوء والضغط.
• البروتوتايب – جرّب أفكارك بسرعة على البريد بورد قبل ما تنتقل لـ SMD.
• التحكم الصناعي – أتمتة ومراقبة على نطاق صغير.
• توافق مع Arduino – ممكن تستخدمه في لوحات Arduino مخصصة (زي Arduino NG والنسخ الأقدم).

محتويات العلبة

• 1x ميكروكنترولر ATmega8-16PU (DIP-28)

التوافق

• البرمجة: متوافق مع مبرمجات AVR ISP و AVR Dragon و JTAGICE mkII و USBasp. ممكن تبرمجه عن طريق Arduino IDE (مع bootloader مناسب) أو Atmel Studio.
• السوفتوير: شغال مع AVR-GCC و Atmel Studio (Microchip Studio) و Arduino IDE و PlatformIO.
• الهاردوير: باكدج DIP فريندلي مع البريد بورد؛ متوافق مع مقابس IC قياسية بـ 28 pin.
• Arduino: ممكن يحل محل ATmega8 في لوحات Arduino (مع bootloader) أو يتستخدم في تصميمات مخصصة.

توصية MOKWN

الـ ATmega8-16PU نقطة بداية ممتازة لعالم الميكروكنترولرات AVR. باكدج الـ DIP بتاعه بيخليه سهل التعامل، ومجموعة الـ peripherals الغنية بتغطي احتياجات أغلب المشروعات من مستوى المبتدئ للمتوسط. بننصح بيه للطلاب وهواة الإلكترونيك والمهندسين اللي عايزين MCU موثوق وبسعر اقتصادي للبروتوتايب والتعلم. اشتريه مع مبرمج USBasp وبريد بورد وابدأ رحلتك في الـ embedded النهاردة!
