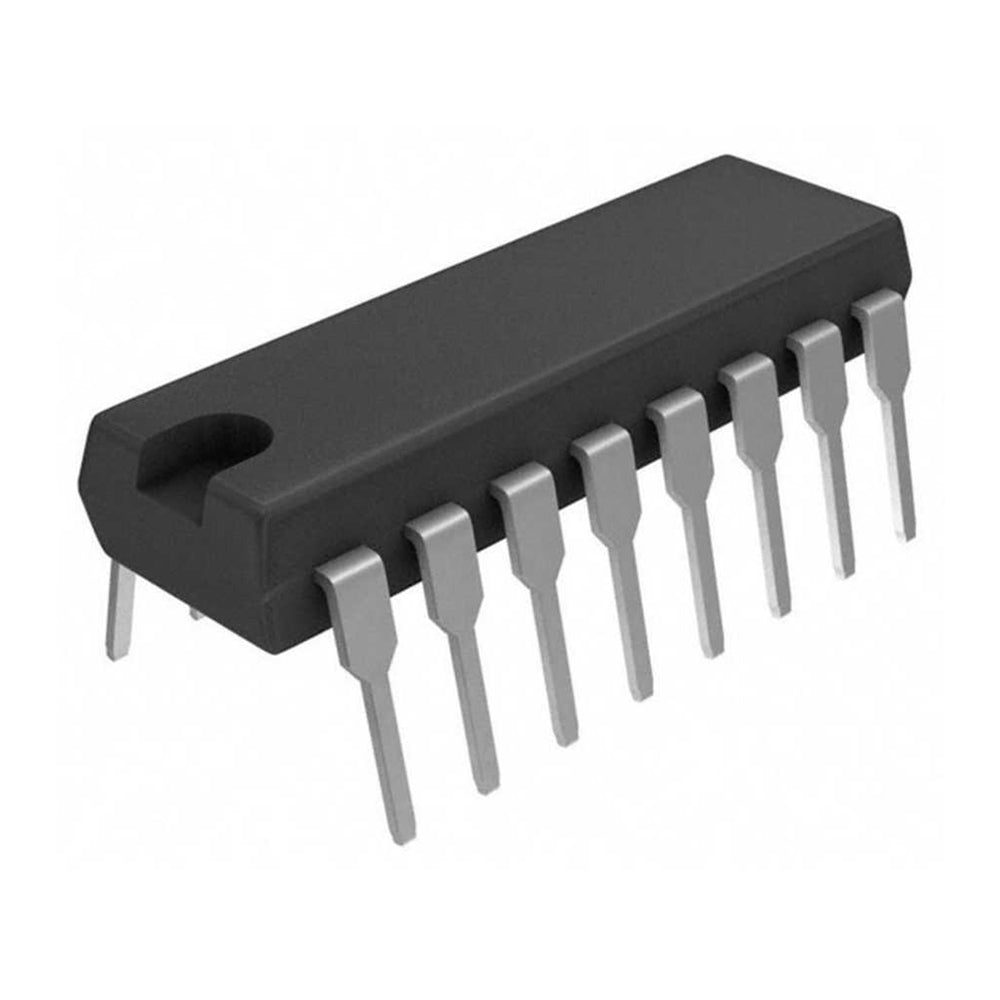

آي سي 74HC76 JK Flip Flop

نظرة عامة

الـ 74HC76 هو آي سي فليب فلوب JK مزدوج عالي السرعة فيه خاصية preset (PRE) و clear (CLR). شغال بتكنولوجيا silicon-gate CMOS عالية السرعة، فبيديك استهلاك طاقة قليل زي أي آي سي CMOS عادي، وفي نفس الوقت يقدر يشغّل 10 loads من نوع LS-TTL. كل فليب فلوب فيه مداخل J و K مستقلة، وكلاك (CP)، و preset، و clear، ومخارج متعاكسة (Q و Q̅). ده بيخليه قطعة أساسية لأي نظام رقمي محتاج عمليات toggling أو عدّ أو تخزين بيانات.

أهم المميزات

• فليب فلوب JK مزدوج: فيه فليب فلوبين JK مستقلين عن بعض في باكدج واحد 16 pin.
• Preset و Clear: مداخل preset و clear asynchronous عشان تظبط الحالة على طول.
• Edge-Triggered: بيشتغل مع الحافة الصاعدة (positive edge) للتوقيت الدقيق.
• سرعة عالية: زمن الانتشار propagation delay حوالي 13 ns عند 5V.
• استهلاك طاقة قليل: تكنولوجيا CMOS بتضمن أقل استهلاك ممكن للطاقة.
• جهد تشغيل واسع: من 2V لحد 6V، ومتوافق مع مستويات TTL و CMOS.
• مداخل Buffered: خصائص خرج متناظرة ومعيارية.
• حماية ESD: مقاومة عالية ضد الكهرباء الساكنة (electrostatic discharge).

المواصفات التقنية

• Logic Family: 74HC (High-Speed CMOS)
• عدد الفليب فلوبات: 2
• نوع المدخل: Single-ended
• نوع الخرج: متعاكس (Q و Q̅)
• Triggering: الحافة الصاعدة positive edge
• جهد التغذية: من 2V لحد 6V
• درجة حرارة التشغيل: من -40°C لحد +125°C
• Propagation Delay (tpd): حوالي 13 ns عند 5V
• الباكدج: DIP 16 pin (Dual In-line Package)
• المخطط المنطقي: فليب فلوب JK قياسي مع preset و clear

الاستخدامات

• عدادات رقمية: Frequency dividers وعدادات binary وعدادات أحداث.
• State Machines: تنفيذ finite state machines في أنظمة التحكم.
• تخزين البيانات: تخزين مؤقت لبيانات binary في registers.
• قسمة التردد: قسمة تردد الكلاك في دوائر التوقيت.
• دوائر Toggle: عمل مفاتيح toggle لواجهات المستخدم.
• مشاريع تعليمية: شرح الـ sequential logic في معامل الجامعات.
• روبوتيك: التحكم في تسلسل المواتير ومنطق فيدباك السنسورات.

محتويات العلبة

• 1x آي سي 74HC76 DIP-16

التوافق

• شغال مع ميكروكونترولرز 5V زي Arduino و ESP32 و PIC.
• متوافق مباشرة مع مستويات TTL لما يتغذى بـ 5V.
• ينفع تستخدمه على البريد بورد وعلى الـ PCB.
• مناسب للربط مع باقي آي سي سلسلة 74HC.

توصية MOKWN
