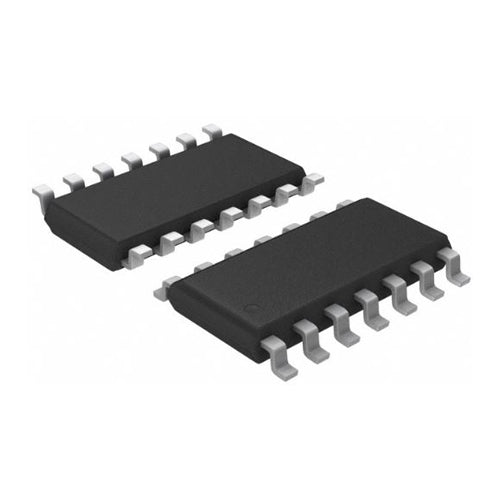

آي سي 74HC74D دبل D فليب فلوب SMD

نظرة عامة

الـ 74HC74D هو آي سي Dual D-Type Flip-Flop عالي السرعة من سلسلة 74HC، فيه وظايف Set و Reset مع تريجر على الحافة الصاعدة (Positive Edge). جاي في باكدج SOIC-14 صغير للتركيب السطحي (SMD)، وده بيخليه مثالي لتصميمات الـ PCB الحديثة اللي المساحة فيها مهمة. كل Flip-Flop شغال بشكل مستقل وبيلتقط الداتا على الحافة الصاعدة لنبضة الكلوك، وده بيخليه حجر أساس في أي دواير منطق رقمية.

أهم المميزات

• دبل D-Type Flip-Flop: اتنين Flip-Flop مستقلين في باكدج واحد، وده بيوفّر مساحة على البورد.
• تشغيل على الحافة الصاعدة: الداتا بتتلقط على الـ Rising Edge بتاع الكلوك، وده بيضمن توقيت دقيق.
• مداخل Set و Reset: الـ Set والـ Reset مش متزامنين (Asynchronous) وبتقدر تتحكم بيهم في حالة الخرج مباشرة.
• سرعة عالية: متوافق مع سلسلة 74HC وبيديك Propagation Delay سريع.
• مدى فولت واسع: شغال من 2V لحد 6V، فبيشتغل مع مستويات منطق مختلفة.
• باكدج SMD: باكدج SOIC-14 مناسب للتجميع الآلي والتصميمات المدمجة.

المواصفات التقنية

• النوع: Dual D-Type Flip-Flop
• عدد العناصر: 2
• عدد البتات لكل عنصر: 1
• نوع التريجر: Positive Edge
• الباكدج: 14-SOIC (0.154", 3.90mm Width)
• مدى الفولت: من 2V إلى 6V
• مدى حرارة التشغيل: -40°C إلى +125°C
• عائلة المنطق: 74HC (High-Speed CMOS)

الاستخدامات والتطبيقات

• تخزين الداتا الرقمية: مثالي للريجسترات والشيفت ريجسترات ودواير الميموري.
• قسمة التردد: ممكن تستخدمه لتقسيم تردد الكلوك في الأنظمة الرقمية.
• منطق التحكم: مناسب جدًا لبناء State Machines والمنطق التتابعي (Sequential Logic).
• مزامنة الإشارات: بيضمن ثبات الداتا عند التحويل من Asynchronous لـ Synchronous.
• دواير Debounce: مفيد لثبات مداخل السويتشات في مشاريع الميكروكنترولر.
• مشاريع تعليمية: ممتاز لتعلم المنطق التتابعي في الدراسة.

محتويات العلبة

• قطعة واحدة 74HC74D Dual D-Type Flip-Flop IC (باكدج SOIC-14)

التوافق

• مستوى الجهد: متوافق مع أنظمة 3.3V و 5V، فبيناسب Arduino و Raspberry Pi وأي ميكروكنترولر تاني.
• الـ Pinout: Pinout قياسي زي 74HC74؛ راجع الداتاشيت لمعرفة أماكن الأطراف بالظبط.
• لحام SMD: مصمم للحام سطحي (Surface Mount)؛ محتاج PCB Footprint مناسب.

توصية MOKWN

لمحبي الإلكترونيات والطلبة والمهنيين في مصر، الـ 74HC74D قطعة أساسية لأي مشروع منطق رقمي. تصميمه الدبل وباكدجه SMD بيخليوه اختيار عملي لتصميمات الـ PCB الحديثة. سواء بتبني Clock Divider أو State Machine أو Data Register، الآي سي ده هيديك أداء موثوق. وفي MOKWN بنضملك قطع أصلية وتوصيل سريع لجميع المحافظات، عشان تبدأ مشروعك وأنت مطمن.
