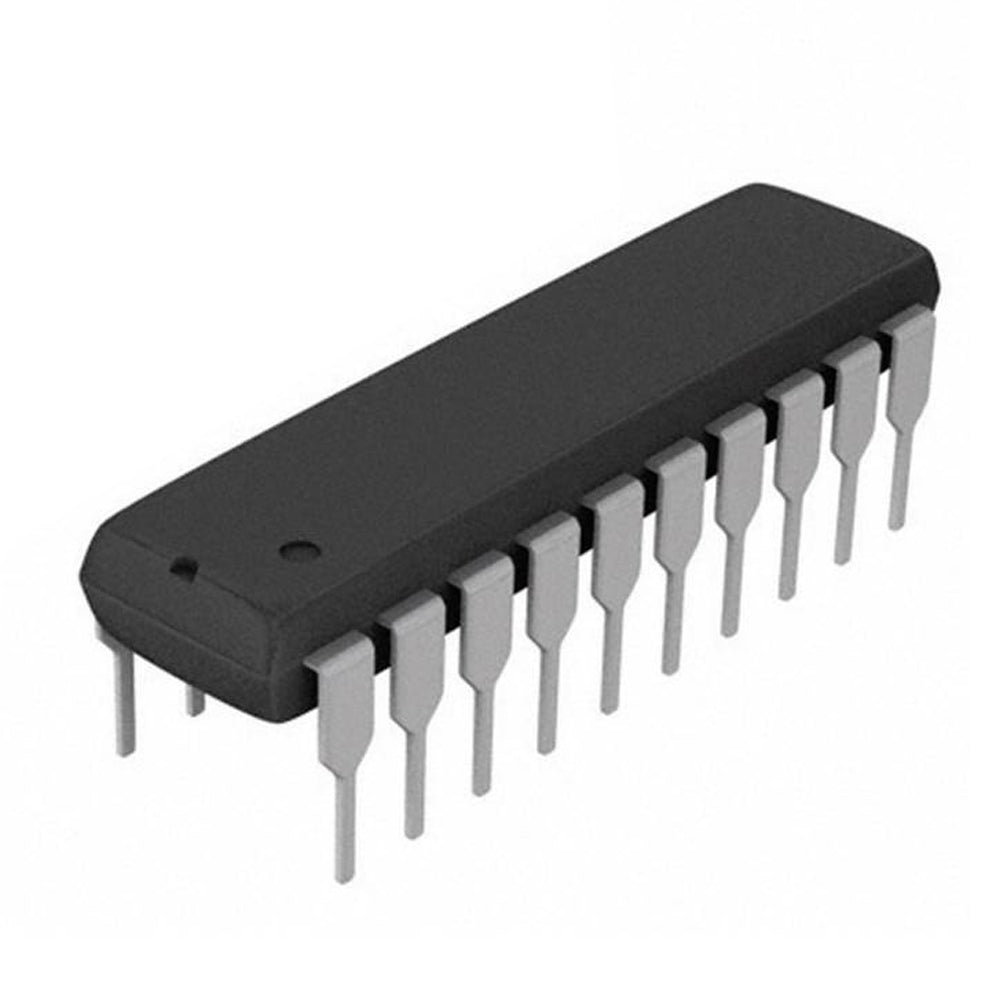

آي سي 74HC574N Octal D Flip Flop 3-State

نظرة عامة

الـ 74HC574N هو آي سي فليب فلوب نوع D ثماني (Octal) عالي السرعة بمخارج 3-State، مصمم عشان يتستخدم في الأنظمة الرقمية اللي محتاجة تخزين بيانات (Data Buffering)، تثبيت الإشارات (Latching)، والتعامل مع الباصات (Bus Interfacing). جواه 8 فليب فلوبات شغالين على الحافة (Edge-Triggered)، كل واحد فيهم ليهم مدخل D ومخرج Q خاص بيهم، وكلهم متحكمين فيهم بإشارة كلوك مشتركة وإشارة Output Enable واحدة. مخارج الـ 3-State بتسمحلك توصل الآي سي مباشرة على أي باص، وده بيخليه الاختيار المثالي لتثبيت عناوين الميموري، تخزين البيانات، والتعامل مع المعالجات والميكروكونترولرات.

أهم المميزات

• Octal D-type flip-flop: 8 فليب فلوبات في باكدج DIP واحد بـ 20 بن.
• مخارج 3-State: ممكن تعزل المخارج وتخليها في حالة High-Impedance عشان تناسب أنظمة الباصات.
• Edge-Triggered: البيانات بتتسجل على الحافة الصاعدة (Rising Edge) لإشارة الكلوك.
• تشغيل عالي السرعة: زمن الانتشار (Propagation Delay) حوالي 15 ns عند تغذية 5V.
• جهد تشغيل واسع: من 2V لحد 6V ومتوافق مع مستويات TTL.
• استهلاك طاقة قليل: تكنولوجيا CMOS بتضمن أقل استهلاك ممكن للكهربا.
• مستويات لوجيك قياسية: المداخل والمخارج متوافقة تمامًا مع TTL.

المواصفات التقنية

• جهد التغذية (VCC): من 2V لحد 6V
• جهد الدخل (VI): من 0V لحد VCC
• جهد الخرج (VO): من 0V لحد VCC
• تردد الكلوك (أقصى): 60 MHz (عند 5V)
• زمن الانتشار (tpd): 15 ns (عند 5V و CL=50pF)
• تيار الخرج: ±6 mA عند 5V
• درجة حرارة التشغيل: من -40°C لحد +85°C
• الباكدج: DIP بـ 20 بن (DIP-20)
• عائلة اللوجيك: HC (High-Speed CMOS)

الاستخدامات والتطبيقات

• التعامل مع المعالجات الدقيقة: تثبيت خطوط العناوين أو البيانات (Address/Data Latching).
• تخزين البيانات: تخزين مؤقت للبيانات الرقمية في أنظمة التحكم.
• أنظمة الباصات: توصيل أكتر من جهاز على باص بيانات مشترك.
• الأجهزة الرقمية: تطبيقات الريجيستر والبافر.
• الروبوتات: التحكم في مخارج كتير بإشارة كلوك واحدة.
• الأنظمة المدمجة (Embedded Systems): توسيع مداخل ومخارج الميكروكونترولر.

محتويات العلبة

• 1x آي سي 74HC574N Octal D Flip-Flop (DIP-20)

التوافق

• متوافق مع 74HCT574 و 74HC574 وباقي عائلات اللوجيك من سلسلة 74.
• ينفع تستخدمه مع Arduino و Raspberry Pi وأي ميكروكونترولر تاني (مع عمل Level Shifting للفولت لو احتجت).
• بديل مباشر لكتير من آي سي الفليب فلوب الثماني القياسية.

توصية MOKWN

الـ 74HC574N آي سي لوجيك موثوقة ومتعددة الاستخدامات لازم تكون موجودة في درج القطع بتاع أي حد شغال إلكترونيات. سواء بتبني ساعة رقمية، موديول ميموري، أو نظام تحكم روبوتات معقد، الفليب فلوب ده هيديك أداء ثابت ومضمون. مخارجه 3-State وسرعته العالية بيخلواه قطعة أساسية لأي مشروع Embedded جدّي. اطلبه النهاردة وارتقي بمشاريعك لمستوى أعلى!
