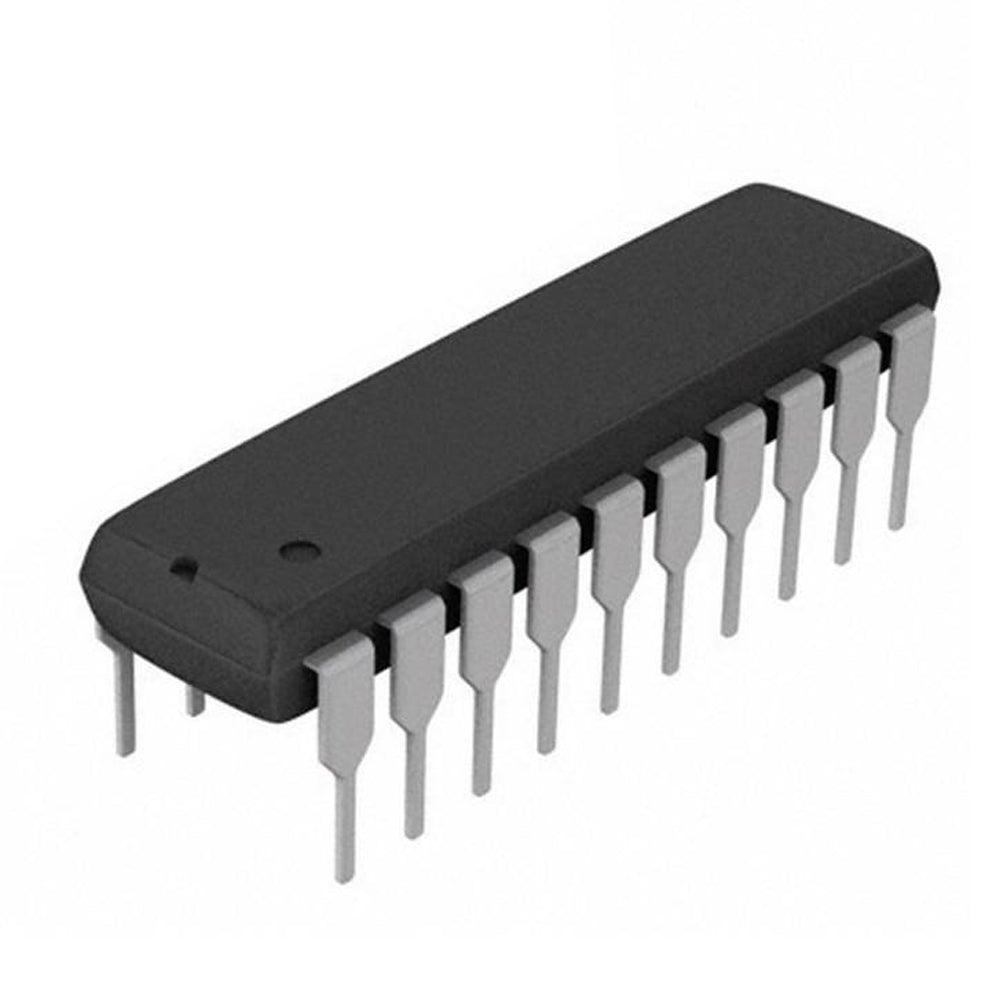

آي سي 74HC541N بافر ومشغل خطوط 3-State

نظرة عامة

الـ 74HC541N هو آي سي بافر/مشغل خطوط أوكتال (8 بت) غير عاكس وعالي السرعة، مصمم للربط بين الباصات وقيادة الأحمال السعوية أو ذات المقاومة المنخفضة. وبفضل مخارج الـ 3-State، الآي سي ده بيسمح لأكثر من جهاز يشاركوا نفس باص البيانات من غير أي تعارض، وده بيخلّيه قطعة أساسية في أي نظام رقمي. ومع مداخل التفعيل النشطة على الوضع المنخفض (OE1 و OE2)، الـ 74HC541N بيديك تحكم مرن في تدفق البيانات ويضمنلك سلامة الإشارة في مشاريعك.

أهم المميزات

• بافر/مشغل خطوط أوكتال غير عاكس: ثمانية بافرز مستقلة مش بتقلب الإشارة الداخلة.
• مخارج 3-State: ممكن تعطّل المخارج (مقاومة عالية High-Impedance) عشان تسمح بمشاركة الباص.
• مداخل تفعيل مزدوجة (OE1, OE2): تفعيل Active-Low لتحكم مرن أكتر.
• تشغيل عالي السرعة: متوافق مع الأنظمة الرقمية عالية التردد.
• مدى جهد تشغيل واسع: من 2.0V لـ 6.0V، مناسب لمستويات منطق 3.3V و 5V.
• استهلاك طاقة منخفض: تقنية CMOS بتضمن تيار استقرار (Quiescent Current) ضئيل جدًا.
• ترتيب أرجل قياسي (Standard Pinout): سهل الاستخدام على البريد بورد والـ PCB.

المواصفات التقنية

• الوظيفة: بافر/مشغل خطوط أوكتال غير عاكس
• نوع الخرج: 3-State
• عدد البتات: 8
• مداخل التفعيل: 2 (OE1, OE2) نشطة على الوضع المنخفض
• جهد التغذية (VCC): من 2.0V إلى 6.0V
• جهد الدخل (VI): من 0V إلى VCC
• تيار الخرج العالي (IOH): -7.8mA (عند VCC = 4.5V)
• تيار الخرج المنخفض (IOL): 7.8mA (عند VCC = 4.5V)
• زمن الانتشار (tpd): 12ns (نموذجي) عند VCC = 5V و CL = 50pF
• مدى درجة حرارة التشغيل: من -40°C إلى +125°C
• التغليف: DIP-20 (باللاحقة N)

الاستخدامات والتطبيقات

• واجهة الباص: عمل بافر لخطوط البيانات بين الميكروكنترولر والذاكرة والأجهزة الطرفية.
• معالجة الإشارات: قيادة كابلات طويلة أو أحمال سعوية عالية.
• تحويل المستويات: ربط منطق 3.3V بأنظمة 5V (لما يكون VCC مضبوط بشكل مناسب).
• تجميع البيانات (Multiplexing): التحكم في مصادر بيانات متعددة على باص مشترك.
• قيادة LED وريليه: زيادة قدرة التيار في المخارج.
• المشاريع التعليمية: مثالي لتعلّم منطق الـ Tri-State وأنظمة الباص.

محتويات العلبة

• 1x آي سي 74HC541N تغليف DIP-20

التوافق

• عائلات المنطق: متوافق مع مستويات منطق HC و HCT و CMOS القياسية.
• الميكروكنترولرز: شغال مع Arduino و Raspberry Pi و STM32 و ESP32 وأي أجهزة منطق 3.3V/5V.
• البريد بورد: مثالي للتجربة والنماذج الأولية على البريد بورد القياسي.

توصية MOKWN

الـ 74HC541N اختيار موثوق لأي مشروع محتاج بافر نضيف للإشارة وعزل للباص. تصميمه المتين ومدى الجهد الواسع بيخلّوه قطعة أساسية للمبتدئين والمحترفين على السواء. ولأداء أحسن، ممكن تستخدمه مع الـ 74HCT541 عشان يدخل متوافق مع TTL. في MOKWN بنرشّح الآي سي ده بسبب تعدد استخداماته وسجله المتميز في الأنظمة المدمجة.

اطلب الـ 74HC541N النهاردة من MOKWN مصر واطمّن إن دوائرك الرقمية هتشتغل بأفضل شكل!
