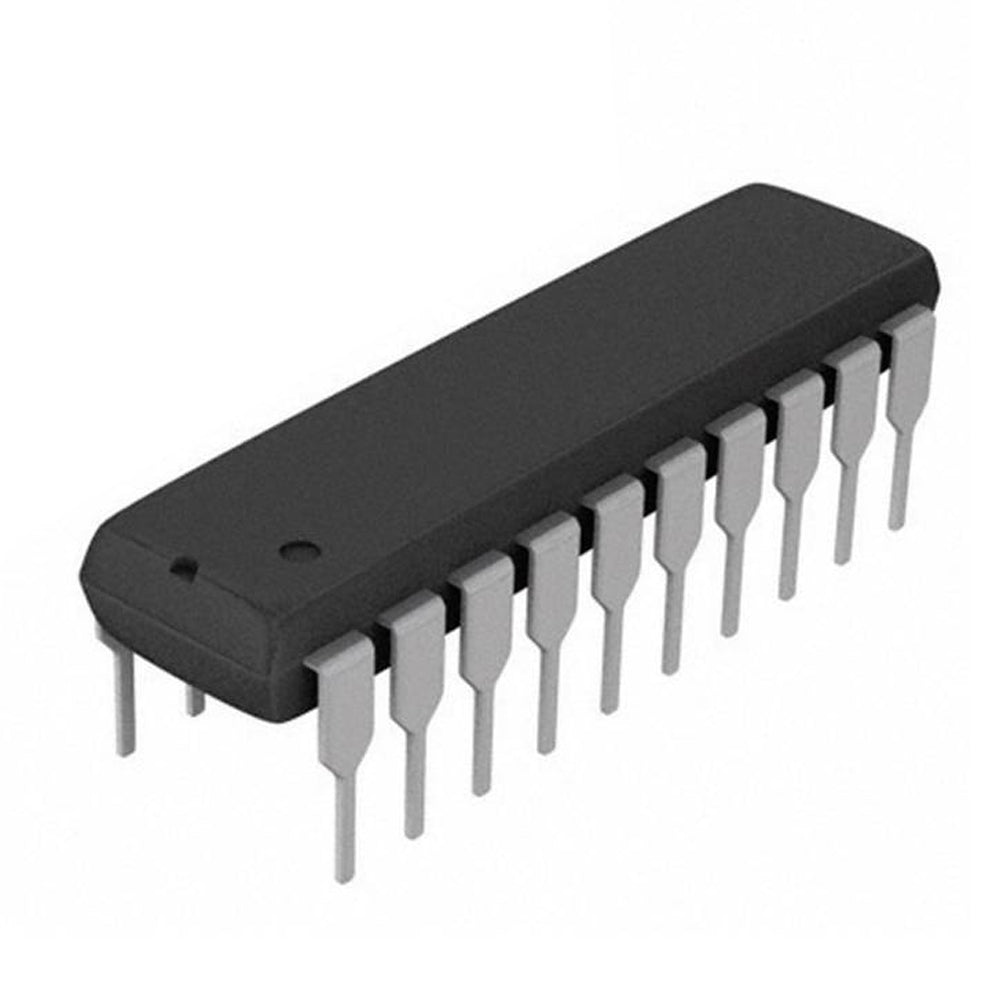

آي سي 74HC374 Octal D Flip Flop 3-State

نظرة عامة

آي سي 74HC374 هو Octal D-Type Flip-Flop عالي السرعة بمخارج 3-State، مصمم خصيصًا للأنظمة الرقمية اللي شغالة بنظام Bus. الجهاز فيه 8 فليب فلوبس نوع D مع كلاك مشترك (CP) ومدخل Output Enable مشترك (OE). لما يكون OE على Low، المخارج بتطلع الداتا المخزنة جوه الفليب فلوبس؛ ولما يبقى High، المخارج بتدخل في حالة High-Impedance وده بيسمح لأكتر من جهاز يشارك نفس الـ Bus من غير أي تعارض. الآي سي ده مثالي لتطبيقات زي تخزين الداتا، وتنفيذ الريجسترات، والربط بين الأجهزة على الـ Bus في دوائر الميكروكنترولر ودوائر المنطق.

أهم المميزات

• Octal D-Type Flip-Flop: 8 فليب فلوبس مستقلين نوع D في باكدج واحد 20 Pin.
• مخارج 3-State: تقدر تقفل المخارج (High-Impedance) لتطبيقات الـ Bus.
• كلاك وOutput Enable مشتركين: بيبسّطوا التحكم ويقللوا عدد الأسلاك.
• سرعة تشغيل عالية: Propagation Delay حوالي 12 ns عند 5V، مناسب للتطبيقات عالية التردد.
• جهد تشغيل واسع: من 2V لحد 6V، ومتوافق مع TTL وCMOS ومعظم مستويات منطق الميكروكنترولر.
• استهلاك طاقة قليل: تكنولوجيا CMOS بتضمن فقد قدرة ضئيل جدًا.
• توصيل مباشر بالميكروكنترولر: المخارج تقدر تشغّل LED أو ريليه أو آي سي تانية على طول.

المواصفات التقنية

• Logic Family: HC (High-Speed CMOS)
• عدد البتات: 8
• نوع الخرج: 3-State
• جهد التغذية (VCC): من 2V إلى 6V
• جهد الدخل (VIN): من 0V إلى VCC
• تيار الخرج (IOH/IOL): ±5.2 mA عند 5V
• Propagation Delay (tPD): 12 ns (typical) عند 5V، CL=50pF
• أقصى تردد كلاك: 30 MHz (typical) عند 5V
• مدى حرارة التشغيل: من -40°C إلى +85°C
• الباكدج: DIP أو SOIC أو SOP بـ 20 Pin (حسب النوع)

الاستخدامات والتطبيقات

• تخزين داتا على Bus: مثالي للريجسترات في أنظمة المعالجات اللي أكتر من جهاز بيشارك فيها نفس الـ Data Bus.
• تنفيذ State Machine: استخدمه كريجستر لتخزين معلومات الحالة في دوائر المنطق المتتابع.
• Data Buffering: بيديك تخزين مؤقت وعزل بين بلوكات المنطق المختلفة.
• توسيع مخارج الميكروكنترولر: وصّله بميكروكنترولر 8-Bit عشان توسّع عدد البورتات بتاعتك.
• أجهزة قياس رقمية: بيُستخدم في العدادات والتايمرات وأنظمة تجميع الداتا.
• Address Decoding: تخزين خطوط العناوين أو إشارات التحكم في Memory-Mapped I/O.

محتويات العلبة

• 1 x آي سي 74HC374 Octal D-Type Flip-Flop (باكدج DIP-20)

التوافق

• مستويات المنطق: متوافق مع TTL، وشغال مع أنظمة 5V و3.3V لو عملت Level Shifting.
• الميكروكنترولرات: شغال مع Arduino وRaspberry Pi (مع Level Shifter) وPIC وAVR وSTM32 وأي منطق رقمي تاني.
• آي سي تانية: ممكن تتسلسل مع فليب فلوبس تانية (زي 74HC373) عشان تعمل ريجستر بحجم أكبر.
• مناسب للبريد بورد: الباكدج DIP بيتركب عادي على البريد بورد والـ Perfboard.

توصية MOKWN

آي سي 74HC374 قطعة أساسية لأي حد بيشتغل على مشاريع إلكترونية، سواء هاوي أو محترف. مخارجه الـ 3-State بتخليه مثالي لأنظمة الـ Bus، وتكنولوجيا CMOS السريعة بتضمنلك أداء موثوق. سواء بتبني كمبيوتر ريترو، أو بتوسّع مخارج الميكروكنترولر بتاعك، أو بتتعلم إلكترونيات رقمية — الآي سي ده اختيار مضمون. اعمله Pair مع باقي آي سي المنطق من سلسلة 74 المتوفرة على MOKWN عشان تكمل مشروعك بالكامل.
