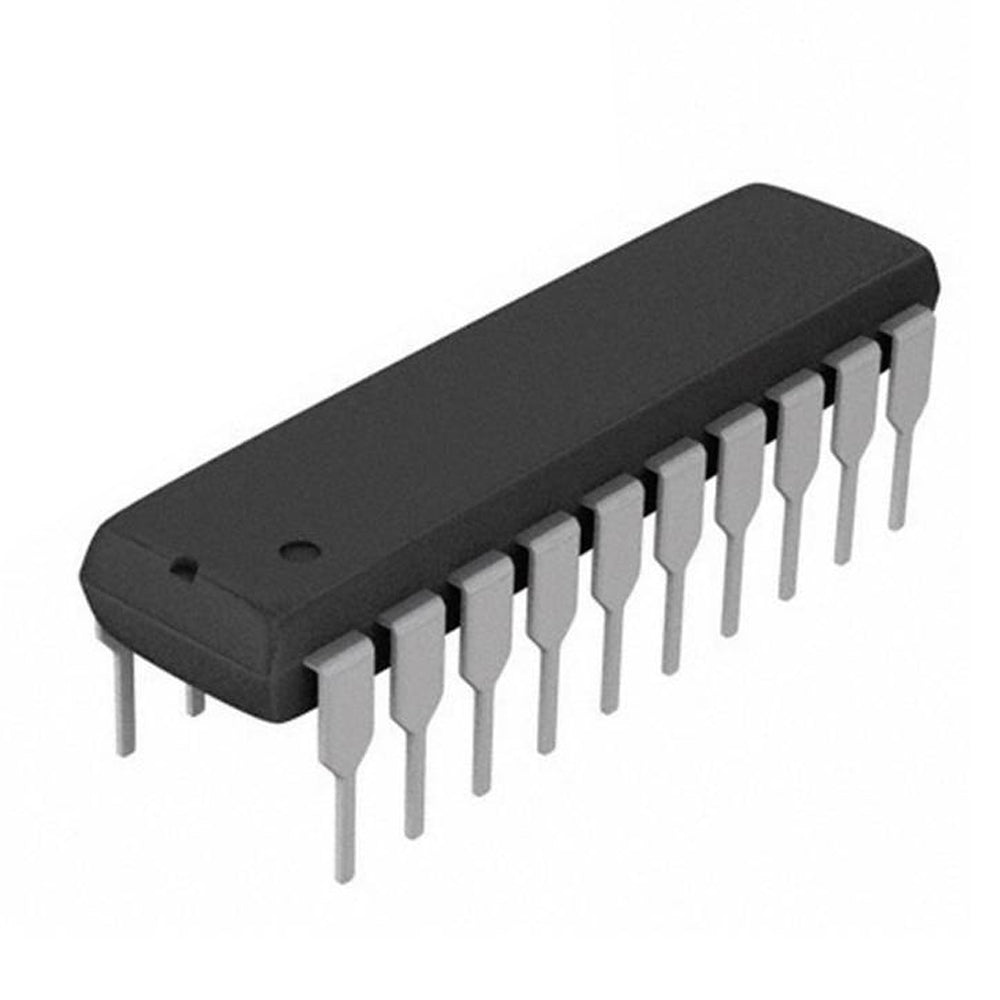

آي سي 74HC244 Octal Bus Buffer بمخارج 3-State

نظرة عامة

آي سي 74HC244 هو Octal Bus Buffer عالي السرعة بتقنية CMOS ومخارج 3-State، مصمم لعمل Buffer للداتا وعزل الإشارات في الدوائر الرقمية بكفاءة. الشريحة فيها بافرين مستقلين، كل واحد 4-bit وليه Output Enable خاص بيه، فتقدر تتحكم في حركة الداتا بمرونة. مدى الفولت الواسع (من 2V لـ 6V) واستهلاك التيار المنخفض بيخلوه اختيار ممتاز سواء لمشاريع الهواية أو الأنظمة المدمجة الاحترافية. سواء بتشغّل شاشات LED أو بتربط مايكروكنترولر أو بتعزل خطوط الباص، الـ 74HC244 بيضمنلك إشارة نضيفة وسليمة بسحبة تيار قليلة جداً.

أهم المميزات

• Octal Bus Buffer: 8 خطوط Buffered في باكدج DIP واحد 20-pin، وده بيوفّر مساحة على البورد.
• مخارج 3-State: كل مخرج ممكن يكون High أو Low أو High-Impedance، وده بيسمح بمشاركة الباص والـ Multiplexing.
• تحكم Enable مستقل: مدخلين Enable (Active Low) بيخلوك تشغّل كل قسم 4-bit لوحده.
• مدى فولت واسع: بيشتغل من 2V لـ 6V ومتوافق مع مستويات منطق TTL و CMOS.
• استهلاك طاقة قليل: تقنية CMOS عالية السرعة بتضمن سحبة تيار ضعيفة جداً، مثالي للأجهزة اللي بتشتغل بالبطارية.
• قدرة Drive عالية: كل مخرج بيتعامل مع لحد 7.8mA، يعني يقدر يشغّل LEDs وأحمال تانية مباشرة.

المواصفات التقنية

• عدد العناصر: 2 (بافرين 4-bit)
• عدد البتات لكل عنصر: 4
• نوع المخرج: 3-State (High / Low / High-Impedance)
• التيار - Output High/Low: 7.8mA، 7.8mA (sink/source)
• مدى فولت التغذية: من 2V لـ 6V
• الباكدج: 20-DIP (0.300", 7.62mm)
• عائلة المنطق: 74HC (High-Speed CMOS)

الاستخدامات والتطبيقات

• ربط المايكروكنترولر: شغّل أكثر من قطعة خارجية أو سنسور مع حماية أطراف المايكروكنترولر.
• عزل الباصات: افصل خطوط الداتا عن بعضها لتجنب تعارض الإشارات والنويز.
• تشغيل مصفوفات LED: اسحب التيار أو اعمله Source لإضاءة الـ LEDs في الشاشات.
• Buffering لعناوين وداتا الميموري: قوّي الإشارات للاتصال الموثوق في مشاريع الكمبيوترات القديمة (Retro Computing).
• Level Shifting: اربط بين أنظمة منطق 3.3V و 5V (مع تغذية مناسبة).

محتويات المنتج

• 1 x آي سي 74HC244 Octal Bus Buffer (باكدج 20-pin DIP)

التوافق

• مستويات المنطق: متوافق مع منطق TTL بجهد 5V ومنطق CMOS بجهد 3.3V (حسب التغذية المستخدمة).
• المايكروكنترولرات: بيشتغل مع Arduino و Raspberry Pi (عن طريق Level Shifting) و ESP32 و STM32 وباقي البوردات المشهورة.
• البريد بورد: الباكدج DIP بمقاس 0.3-inch بيتركب على البريد بورد العادي وبوردات التجارب PCB.

توصية MOKWN

لصنّاع المشاريع والمهندسين في مصر، الـ 74HC244 قطعة أساسية في أي معمل إلكترونيات رقمية. تصميمه المتين وتوافقه الواسع بيخلوه مثالي للمشاريع التعليمية والروبوتات والبروتوتايبينج الصناعي. اطلبه النهاردة وخلي خطوط الداتا عندك نضيفة ومضمونة!
