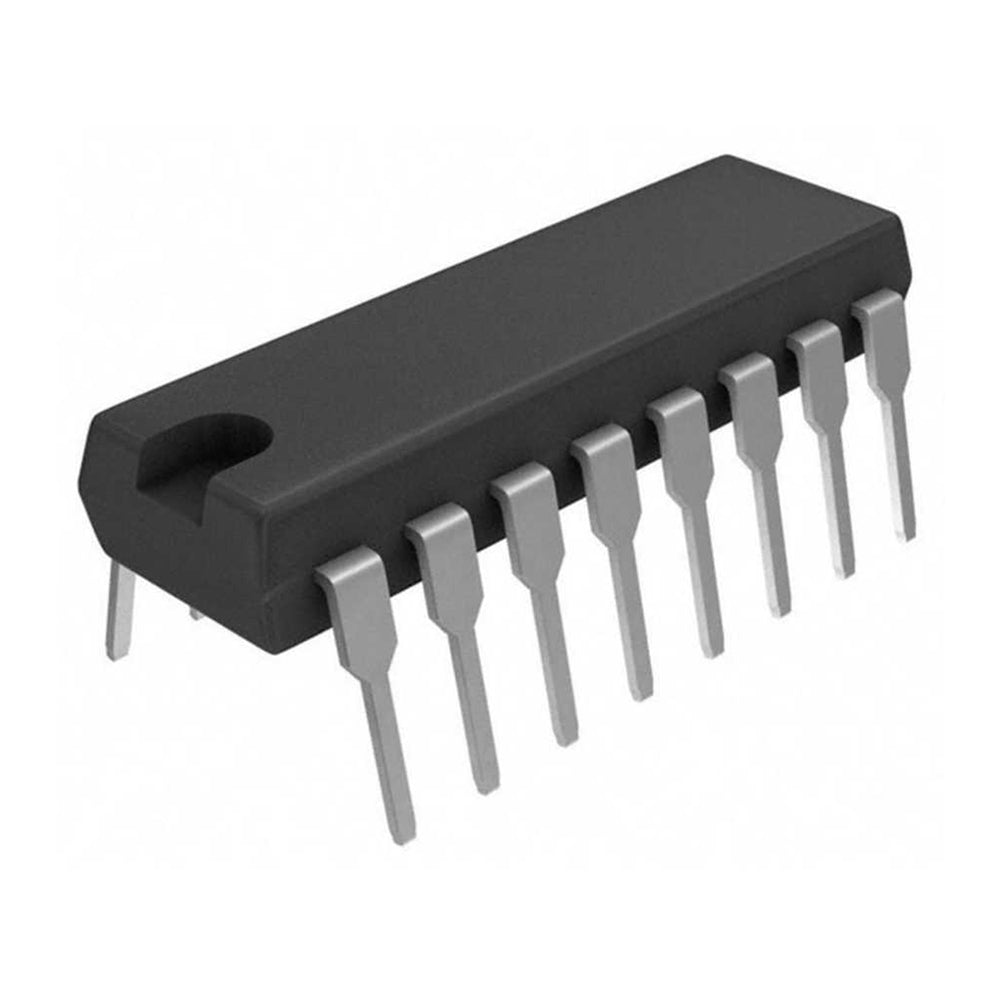

آي سي 74HC175 Quad D-Type Flip-Flop مع Master Reset

نظرة عامة

الـ 74HC175 هو آي سي Quad D-Type Flip-Flop عالي السرعة مع Master Reset، مصمم لتخزين البيانات والتعامل معها بشكل موثوق في دوائر المنطق الرقمي. مصنوع بتكنولوجيا Silicon-Gate CMOS المتطورة، فبيجمع بين استهلاك الطاقة المنخفض بتاع CMOS وسرعة LSTTL، وده بيخليه اختيار مثالي لمجموعة واسعة من التطبيقات. بتردد كلوك لحد 35MHz ومدى جهد تغذية من 2V لـ 6V، بيديك مرونة وأداء يناسب الهواة والطلبة والمهندسين المحترفين.

أهم المميزات

• Quad D-Type Flip-Flop: أربعة Flip-Flops مستقلين في باكدج واحد 16-pin.
• Master Reset: ريسيت Asynchronous بيفضّي كل الـ Flip-Flops وبيسهّل التهيئة.
• تشغيل عالي السرعة: تردد كلوك لحد 35MHz يضمن معالجة سريعة للبيانات.
• مدى جهد تشغيل واسع: شغال من 2V لـ 6V ومتوافق مع مستويات منطق TTL وCMOS.
• استهلاك طاقة منخفض: تكنولوجيا CMOS بتقلل استهلاك الباور، مثالي للمشاريع اللي شغالة بالبطارية.
• مخارج Complementary: كل Flip-Flop بيطلع مخارج Q و /Q عشان تصميم منطقي مرن.
• Positive Edge Triggered: البيانات بتتسجل عند الحافة الصاعدة للكلوك لتوقيت دقيق.
• باكدج 16-DIP قياسي: سهل تركيبه على البريد بورد واستخدامه في تصاميم PCB Through-Hole.

المواصفات التقنية

• النوع: D-Type
• عدد العناصر: 1
• عدد البتات لكل عنصر: 4
• الوظيفة: Master Reset
• نوع الخرج: Differential
• تردد الكلوك: 35MHz
• نوع التريجر: Positive Edge
• مدى جهد التغذية: من 2V إلى 6V
• تيار الدخل/الخرج: 5.2mA (High و Low)
• سعة الدخل: 10pF
• الباكدج / الكيس: 16-DIP (0.300", 7.62mm)
• عائلة المنطق: 74HC (High-Speed CMOS)

التطبيقات وطرق الاستخدام

• تخزين البيانات: ريجيسترات وبافرات ذاكرة في أنظمة المعالجات الدقيقة.
• State Machines: تنفيذ Finite State Machines في أنظمة التحكم الرقمية.
• تقسيم التردد: تقسيم إشارات الكلوك لتطبيقات التوقيت.
• دوائر Debouncing: تنقية مداخل السويتشات المزعجة عشان قراءات رقمية موثوقة.
• المشاريع التعليمية: شرح المنطق التتابعي وشغل الـ Flip-Flop في المعامل.
• الروبوتات: تخزين حالات السنسورات والتحكم في تسلسل الأكتواترز.
• واجهات الاتصال: مزامنة نقل البيانات في البروتوكولات التسلسلية.

محتويات العلبة

• 1 x آي سي 74HC175 Quad D-Type Flip-Flop (باكدج 16-DIP)
• لينك الداتا شيت متاح على صفحة المنتج في MOKWN للمراجعة

التوافق

• مستويات المنطق: متوافق مع أنظمة TTL وCMOS بجهد 5V.
• صديق للبريد بورد: المسافة القياسية 0.3" بتاعة DIP بتشتغل على كل البريد بوردات القياسية.
• المتحكمات الدقيقة: شغال مع Arduino و Raspberry Pi (عن طريق Level Shifters) و PIC وباقي الـ MCUs.
• الباور سبلاي: بيقبل جهد DC من 2V لـ 6V، يعني مناسب لأنظمة 3.3V و 5V.

توصية MOKWN
