نظرة عامة

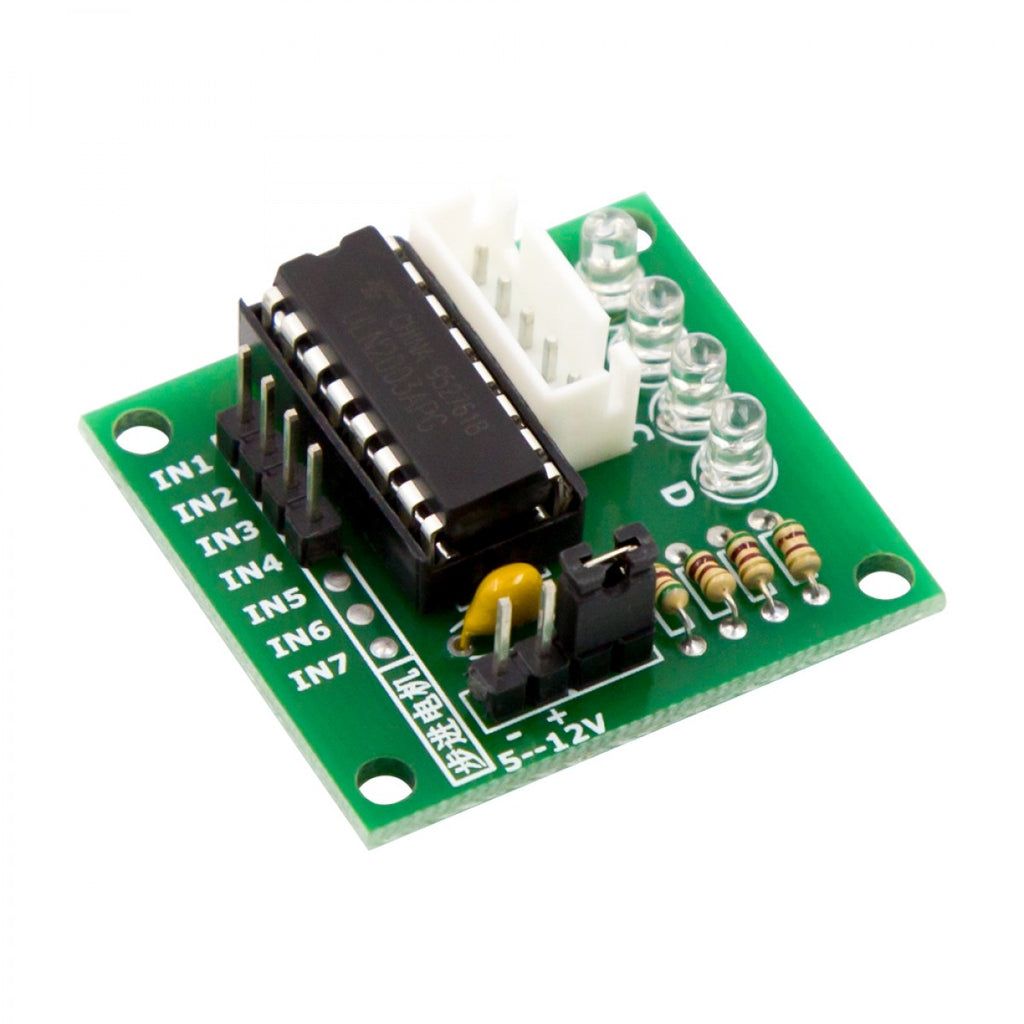

خد التحكم الكامل في موتورات الستيبر بتاعتك مع بورد ULN2003 Stepper Motor Driver — حل صغير ومضمون وسعره اقتصادي لتشغيل موتورات الستيبر Unipolar 4-phase بخمسة أسلاك. سواء بتبني ذراع روبوت أو طابعة 3D أو ماكينة CNC، البورد ده هيبسّطلك التحكم في الموتور وهيفضل قطعة أساسية لأي maker أو هاوي أو مهندس.
أهم المميزات
- شريحة ULN2003: مبني على ترانزستورات Darlington Array قوية، بتتحمل لحد 500mA لكل قناة.
- توصيل سهل: مدخل 4 بنات قياسي (IN1–IN4) بيتوصل على طول بأي متحكم زي Arduino أو Raspberry Pi أو أي مصدر 5V logic.
- لمبات LED للإشارة: أربع لمبات LED بتوضح تسلسل خطوات الموتور، فالاختبار والمتابعة بيبقوا سهلين جداً.
- كونكتورات على البورد: ترمنالات براغي لتوصيل الموتور وpin headers لإشارات التحكم عشان الأسلاك تفضل ثابتة ومن غير أي وجع دماغ.
- تصميم صغير: مساحته ضيقة تنفع في أي مشروع، من النماذج الأولية على البريد بورد لحد التركيبات الدائمة.
المواصفات التقنية
- شريحة الدرايفر: ULN2003 Darlington Array
- جهد الدخل: 5V–12V DC (باور الموتور)
- جهد المنطق: 3.3V–5V (متوافق مع أغلب المتحكمات)
- تيار الخرج: 500mA لكل قناة (أقصى حد)
- عدد القنوات: 4 (لموتورات ستيبر 4-phase)
- نوع الموتور: موتورات ستيبر Unipolar 4-phase بخمسة أسلاك (زي 28BYJ-48)
- المقاسات: 30mm x 30mm (تقريباً)
- الوزن: 10g (تقريباً)
الاستخدامات
- الروبوتات: تشغيل الموتورات في الأذرع الروبوتية والروبوتات ذات العجل أو grippers.
- ماكينات CNC: التحكم في محاور ماكينات CNC اللي بتعملها بنفسك وماكينات الحفر بالليزر والراسمات.
- طابعات 3D: التحكم في تغذية الفلامنت أو حركة سرير الطباعة.
- الأتمتة: توجيه السنسورات أو الكاميرات أو أجهزة تانية في الأنظمة الآلية.
- التعليم: اختيار مثالي لتعلم التحكم في موتورات الستيبر في الفصول أو ورش الـ makers.
اللي جوه العلبة
- 1x بورد درايفر موتور ستيبر ULN2003
- (ملحوظة: الموتور مش موجود؛ وصّله بموتور 28BYJ-48 عشان يبقى عندك سيستم كامل.)
التوافق
- المتحكمات: Arduino (Uno, Mega, Nano)، Raspberry Pi، ESP32، STM32 وأي متحكم شغال بـ 5V logic.
- الموتور: بيشتغل مع موتورات ستيبر Unipolar 4-phase بخمسة أسلاك، خصوصاً المشهور 28BYJ-48.
- السوفتوير: متوافق مع مكتبات الستيبر الشهيرة زي
Stepper.hفي Arduino IDE.
توصية MOKWN
سواء مبتدئ أو محترف، بورد ULN2003 هو اختيارك الأول لو ناوي تدخل عالم التحكم في موتورات الستيبر. سعره مناسب وسهل الاستخدام، ومدعوم بالتزام MOKWN بالجودة. وصّله بموتور 28BYJ-48 وArduino وابدأ مشروع الأتمتة الجديد بتاعك. اطلب دلوقتي وخد شحن مجاني لكل مصر!
