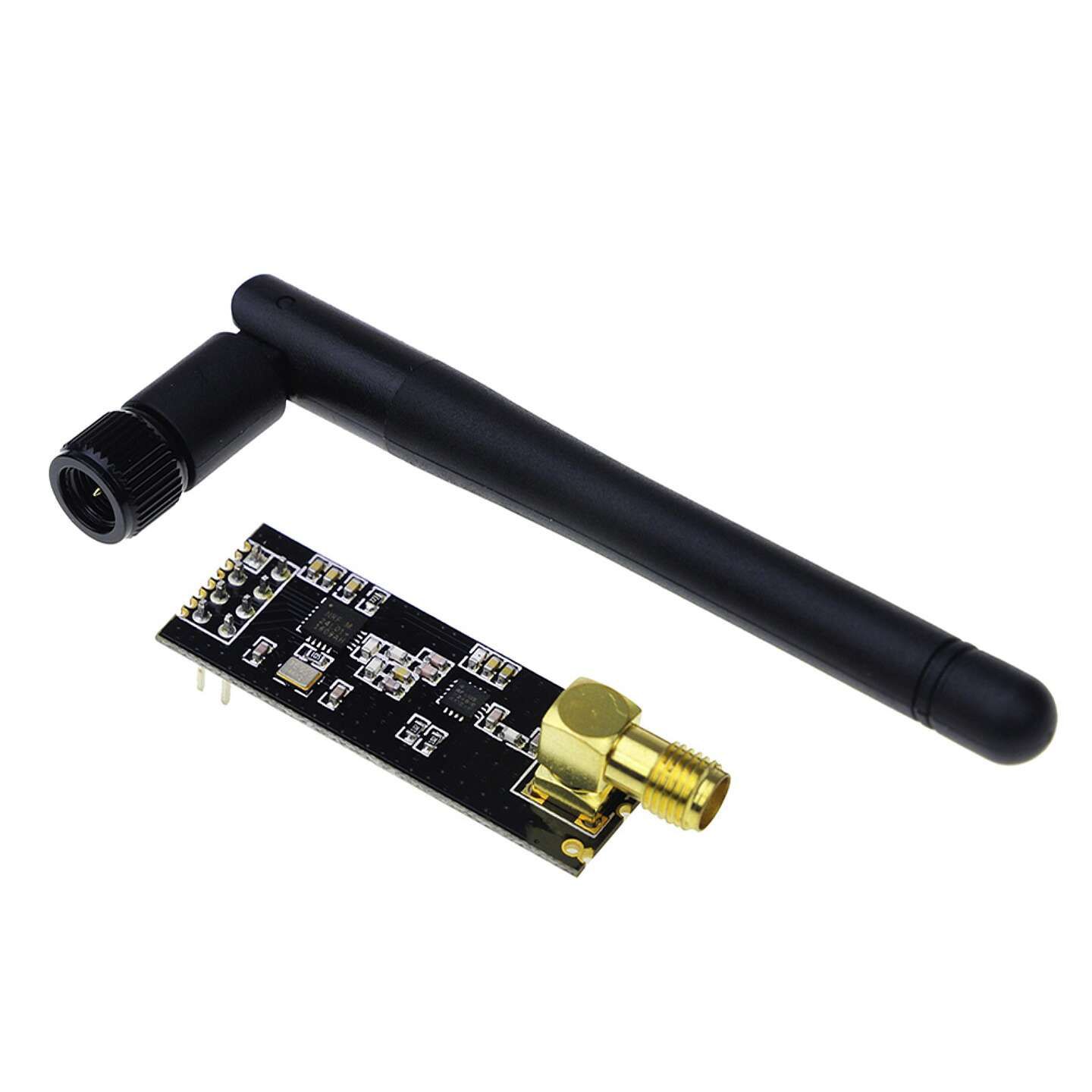

موديول لاسلكي NRF24L01+ مع مضخم إشارة PA+LNA وهوائي خارجي

نظرة عامة

موديول NRF24L01+ اللاسلكي المزود بمضخم إشارة PA ومضخم تشويش منخفض LNA مع أنتينا SMA خارجية هو البطل بلا منازع في عالم الاتصالات اللاسلكية طويلة المدى لمشاريع الأردوينو والأنظمة المدمجة. بالمقارنة مع النسخة العادية ذات الهوائي المطبوع التي لا تتعدى 50 متراً، هذه النسخة الاحترافية مزودة بدائرة تكبير طاقة إرسال (PA) بقدرة +20dBm ودائرة تحسين حساسية استقبال (LNA) مع هوائي خارجي عالي الكسب، مما يمكنه من تحقيق مدى إرسال واستقبال مذهل يصل إلى 1000 متر (1 كيلومتر) في الأماكن المفتوحة مع استهلاك طاقة ذكي وبروتوكول التحقق الآلي من الحزم.

أهم المميزات

• مدى هائل يصل إلى 1 كم: مضخمات القدرة PA و LNA المدمجة توفر إشارة خارقة تخترق الحوائط وتغطي مسافات طويلة بين المحطات.
• هوائي SMA خارجي قابل للفك: يأتي مع هوائي 2.4GHz متعدد الاتجاهات، ويمكنك ترقيته في أي وقت لهوائيات توجيهية أكبر.
• معدلات نقل مرنة: يدعم سرعات 250kbps و 1Mbps و 2Mbps لاختيار التوازن المثالي بين السرعة وأقصى مسافة إرسال.
• أطراف تتحمل جهد 5V: يتصل مباشرة مع أطراف الـ SPI في أردوينو Uno و Mega بدون الحاجة لدائرة تحويل جهود منطقية (Logic Level Converter).
• بروتوكول Enhanced ShockBurst: تجميع الحزم والتحقق التلقائي من وصول البيانات (Auto-ACK) وإعادة الإرسال عتادياً بدون استهلاك معالج الأردوينو.
• 125 قناة تردد مختلفة: تتيح لك تشغيل عشرات الشبكات المنفصلة وتفادي تداخل شبكات الواي فاي المحيطة.

المواصفات التقنية

• نطاق التردد: 2.400 GHz إلى 2.525 GHz (نطاق ISM الحر)
• جهد التشغيل (VCC): 3.0V إلى 3.6V DC (جهد 3.3V مستقر)
• جهد أطراف الإشارات (I/O): متوافقة مع 3.3V و 5V
• طاقة الإرسال القصوى: +20 dBm (100 مللي واط)
• حساسية الاستقبال: تصل إلى -104 dBm عند سرعة 250kbps
• تيار الإرسال: حوالي 115 مللي أمبير أثناء البث
• تيار الاستقبال: حوالي 45 مللي أمبير
• واجهة التوصيل: Hardware SPI
• الهوائي: 2.4GHz بموصل SMA قياسي
• الأبعاد: 41 مم × 15.5 مم

التطبيقات واستخداماتها

• محطات الأرصاد والزراعة الذكية: إرسال بيانات حساسات التربة والطقس من الحقول إلى المزرعة على مسافة تصل لـ 1 كم.
• التحكم في الطائرات والسيارات اللاسلكية RC: رابط اتصال ثنائي قوي وموثوق للتحكم وقراءة التيليميتري.
• إنترنت الأشياء والمصانع: شبكات حساسات لاسلكية متعددة النقاط متصلة بوحدة تحكم مركزية بدون تكلفة شرائح الاتصال.
• روبوتات الاستكشاف والمسابقات: نقل أوامر التحكم والبيانات بين الروبوتات والحاسوب بسرعة فائقة وبدون تأخير.

محتويات العلبة

• 1 × موديول لاسلكي NRF24L01+ PA+LNA
• 1 × أنتينا 2.4GHz بموصل SMA ذكر

التوافق

• المتحكمات: مدعوم بالكامل على Arduino Uno, Mega, Nano, ESP32, STM32, و Raspberry Pi عبر مكتبة RF24 الشهيرة.
• التغذية: يحتاج مصدر تغذية 3.3V قادر على إمداد 200mA على الأقل (ينصح بإضافة مكثف 10µF بين VCC و GND).

توصية MOKWN

لو بتعمل مشروع محتاج إرسال واستقبال على مسافة بعيدة بدون واي فاي أو شريحة موبايل، الموديول ده هو اختيارك الأول. نصيحة مهندسي MOKWN: طرف الـ 3.3V في بوردة الأردوينو العادية تياره ضعيف وممكن يسبب سقوط للحزم، عشان كده بننصح دايماً باستخدام كارت أدابتور NRF24L01 المزود بمنظم جهد، أو لحام مكثف 10µF إلى 47µF مباشرة بين طرفي الـ VCC والـ GND في الموديول لضمان استقرار الإشارة 100%. اطلبه الآن من MOKWN مع شحن سريع ومعاينة عند الاستلام!
