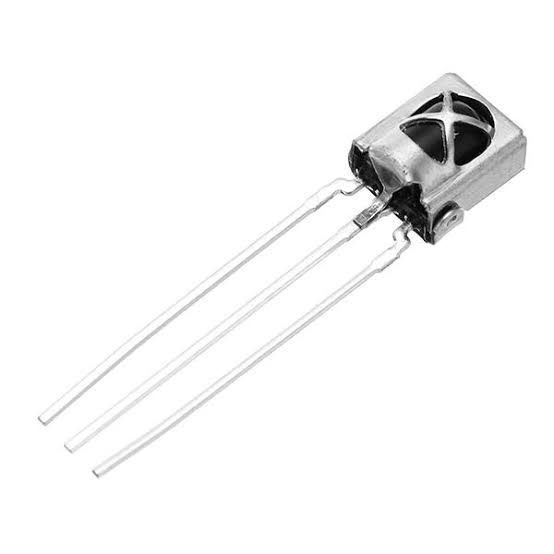

سنسور استقبال اشعة تحت الحمراء TL1838 VS1838B

نظرة عامة

سنسور الاستقبال TL1838 VS1838B هو موديول استقبال اشعة تحت الحمراء صغير وحساس جداً مصمم لاكتشاف إشارات ضوء الـ IR. بيستخدم على نطاق واسع في أنظمة الريموت كنترول، وده بيخليه قطعة أساسية في مشاريع الإلكترونيات الـ DIY والأتمتة المنزلية والروبوتات. السنسور ده متوافق مع أغلب الريموت كنترولات IR وبيقدر يفك إشارات من بروتوكولات مختلفة زي NEC و RC5 و RC6.

أهم المميزات

• حساسية عالية: بيلقط إشارات الاشعة تحت الحمراء من مسافة توصل لـ 45 متر.
• استهلاك طاقة قليل: بيشتغل بتيار منخفض، مثالي للأجهزة اللي شغالة بالبطارية.
• جهد تشغيل واسع: بيشتغل من 2.7V لـ 5.5V، ومتوافق مع الميكروكونترولرز اللي بتشتغل بـ 3.3V و 5V.
• دائرة متكاملة: فيه فوتوديتكتور وأمبليفاير وديموديوليتر في باكدج واحد.
• سهل الاستخدام: واجهة بسيطة بـ 3 بنز (VCC, GND, OUT) عشان التوصيل يكون مباشر وسهل.
• التردد الحامل: محسّن لإشارات الـ IR بتردد 38kHz، وهو التردد الأكثر انتشاراً في الريموت كنترولات المنزلية.

المواصفات التقنية

• الموديل: TL1838 / VS1838B
• التردد الحامل: 38 kHz
• جهد التغذية: 2.7V - 5.5V
• تيار التشغيل: 0.45 mA (typical)
• مدى الاستقبال: لحد 45 متر (حسب البيئة المحيطة)
• الخرج: Active low (الخرج بينزل low لما يستقبل إشارة IR)
• الباكدج: 3 بنز through-hole (شكل TO-92)
• الأبعاد: 5.0mm x 5.0mm x 3.5mm (تقريباً)
• درجة حرارة التشغيل: -25°C لـ +85°C

التطبيقات واستخداماته

• أنظمة الريموت كنترول: للتلفزيونات والتكيفات وأنظمة الصوت وأجهزة الكهربائيات المنزلية.
• مشاريع DIY: اعمل روبوت أو عربية أو نظام أتمتة منزلي بتتحكم فيه بريموت IR.
• مشاريع Arduino و Raspberry Pi: استخدمه مع الميكروكونترولرز عشان تضيف تحكم IR لمشاريعك.
• أنظمة الأمان: كشف الحركة وسنسورات شغالة بالـ IR.
• الأطقم التعليمية: مثالي لتعلم الاتصال بالاشعة تحت الحمراء والإلكترونيات.

المحتويات

• 1x سنسور استقبال اشعة تحت الحمراء TL1838 VS1838B

التوافق

• متوافق مع Arduino و Raspberry Pi و ESP32 و STM32 وباقي الميكروكونترولرز.
• بيشتغل مع أغلب الريموت كنترولات اللي بتستخدم تردد حامل 38kHz.
• ينفع تستخدمه مع مكتبات IR زي مكتبة IRremote الخاصة بـ Arduino.

توصية MOKWN

سنسور الاستقبال ده لازم يكون موجود عند أي حد بيحب الإلكترونيات سواء هاوي أو محترف. حساسيته العالية واستهلاكه القليل للطاقة بيخليوه مثالي لمجموعة كبيرة من تطبيقات الـ IR. سواء بتعمل نظام أتمتة منزلي أو مشروع بسيط بيتحكم فيه بريموت، الـ TL1838 VS1838B هيديك أداء موثوق. اطلبه دلوقتي وطوّر مشاريعك بالتحكم اللاسلكي عن طريق الـ IR!
