قاعدة سوكت IC 14 PIN DIP

نظرة عامة

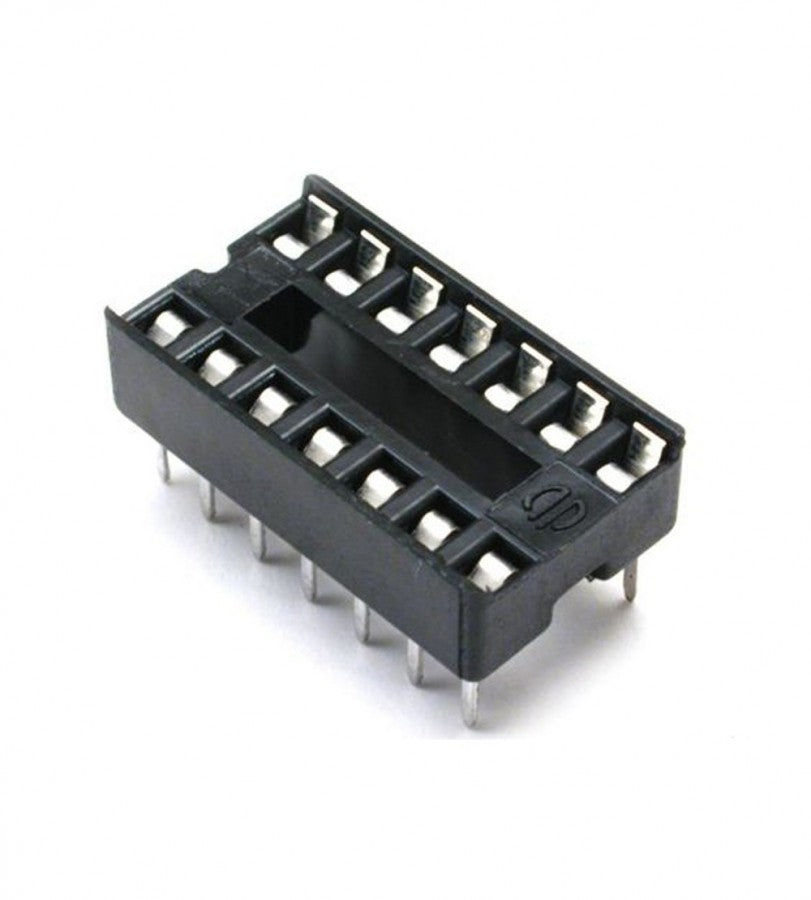

احمِ الـ ICs بتاعتك الغالية وبسّط شغلك في البروتوتايب مع قاعدة السوكت IC Socket Base 14 Pin DIP من MOKWN. السوكت ده عالي الجودة وبيوفّر اتصال ثابت ومضمون لأي شريحة IC من نوع DIP (Dual In-line Package) عدد أرجلها 14، يعني تقدر تركّب وتشيل الشيب من غير ما تلحم عليه مباشرة. سواء كنت طالب بتتعلم إلكترونيات، أو هواوي بيعمل مشروع، أو مهندس بيطور بروتوتايب، السوكت ده أداة أساسية لازم تكون موجودة على أي ترابيزة شغل.

أهم المميزات

• تثبيت قوي للـ IC: الكونتاكتات مصنوعة بدقة وبتمسك أرجل الشريحة بإحكام، فبتضمن اتصال كهربائي ثابت ومضمون.
• تركيب وفك سهل: بدّل الـ ICs بسرعة وأمان للتجربة أو البرمجة أو الاستبدال من غير ما تخاف تضر الشيب أو الـ PCB.
• خامات متينة: معمول من خامات بتتحمل درجات الحرارة العالية (عادةً PBT أو مشابه)، فبيتحمل الاستخدام المتكرر وعمليات اللحام.
• تخطيط DIP قياسي 14 PIN: بمسافة بين الأرجل 0.1 inch (2.54mm) القياسية، فمتوافق مع مجموعة كبيرة من الـ ICs الشائعة.
• استخدامات متنوعة: مثالي للتوصيل على البريد بورد، والتركيب على الـ PCB، وعمل قطع قابلة للاستبدال في تصاميمك.

المواصفات التقنية

• عدد الأرجل (Pins): 14
• نوع الباكدج: DIP (Dual In-line Package)
• المسافة بين الأرجل (Pitch): 2.54mm (0.1 inch)
• نوع التركيب: Through-hole (يتلحم)
• خامة الكونتاكت: سبيكة نحاس عالية الجودة (عادةً مطلي بالقصدير)
• خامة العازل: بلاستيك مقاوم للحرارة العالية (زي PBT بتصنيف UL94V-0)
• درجة حرارة التشغيل: -40°C إلى +125°C (تقريبي)
• مقاومة الكونتاكت: ≤ 30mΩ (تقريبي)
• مقاومة العزل: ≥ 1000MΩ (عند 500V DC)
• جهد التحمل: 1000V AC (لمدة دقيقة واحدة)

الاستخدامات والحالات

• البروتوتايب: مثالي لمشاريع البريد بورد والـ perfboard لما تحتاج تجرب ICs مختلفة من غير لحام مباشر.
• تصميم الـ PCB: ركّب السوكت على الـ PCB بتاعك عشان تخلي الـ ICs قابلة للاستبدال بسهولة وقت الترقية أو الصيانة.
• الأطقم التعليمية: قطعة أساسية في أطقم تدريب الإلكترونيات ومعامل الجامعات.
• مشاريع الميكروكنترولر: استخدمه مع ميكروكنترولرات 14 pin، وأوب أمب (Op-Amp)، وتايمرات (زي NE555)، وغيرها من الـ ICs الشائعة.
• الإصلاح والصيانة: بدّل الـ ICs التالفة من غير ما تضر مسارات الـ PCB.

محتويات العلبة

• 1x IC Socket Base 14 Pin DIP

التوافق

• متوافق مع أي شريحة IC من نوع DIP عدد أرجلها 14، ومن أشهر الشيبس:
• LM324 (Quad Op-Amp)
• LM358 (Dual Op-Amp)
• CD4017 (Decade Counter)
• NE555 (Timer)
• ATmega328P (في باكدج DIP) وكمان أنواع كتير تانية.
• بيشتغل مع البريد بورد القياسي والـ PCBs اللي فيها فتحات بمسافة 2.54mm.

توصية MOKWN

دايماً استخدم سوكت لأي IC ناوي تعيد استخدامه أو سعره غالي على الاستبدال. قاعدة السوكت دي لازم تكون موجودة عند كل شخص مهتم بالإلكترونيات في مصر. بتضمن إن الـ ICs بتاعتك تفضل بعيدة عن ضرر الحرارة وقت اللحام، وبتخلّيك تبدل الشيب بسرعة وقت التجارب. ضيفها للعربية النهاردة وابني مشاريعك وأنت مطمّن!
