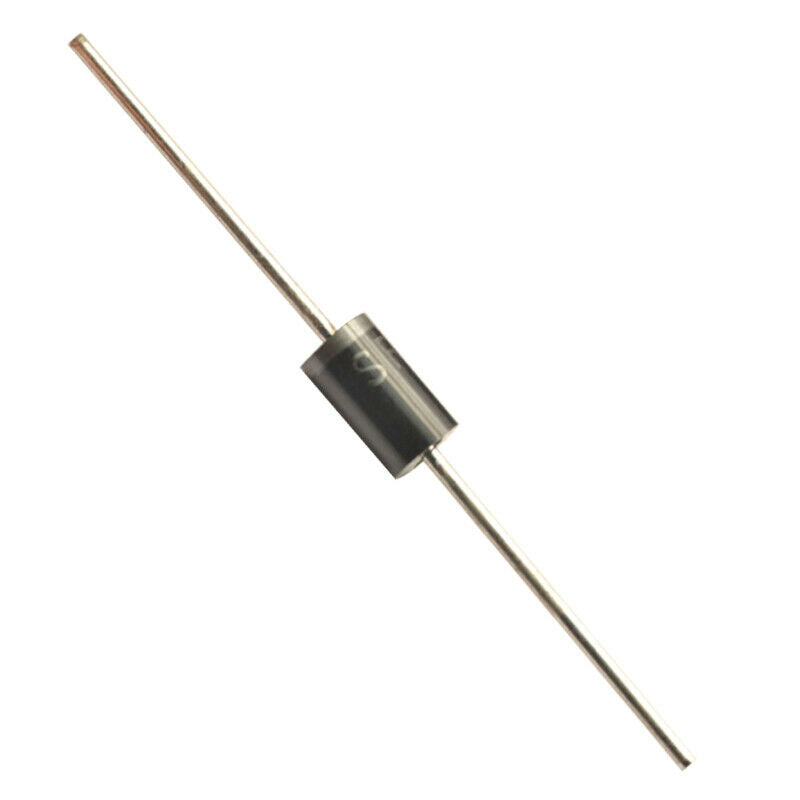

دايود HER303 3A ريكتيفاير عالي الكفاءة

نظرة عامة

دايود HER303 هو دايود ريكتيفاير عالي الكفاءة مصمم للتطبيقات اللي محتاجة سرعة تبديل عالية وفقدان قدرة قليل. بتيار 3A، بيدي تصحيح موثوق للتيار في الباور سبلاي والمحولات والدواير الإلكترونية التانية اللي الكفاءة فيها مهمة. وقت الاسترجاع السريع بتاعه بيقلل خسائر التبديل، وده بيخليه اختيار ممتاز للتشغيل على الترددات العالية.

أهم المميزات

• كفاءة عالية مع هبوط جهد أمامي قليل
• سرعة تبديل سريعة لتقليل فقدان القدرة
• يتحمل تيار أمامي 3A
• يتحمل تيار اندفاع (Surge) عالي
• تغليف Through-Hole سهل التركيب على الـ PCB
• مطابق لمعايير RoHS وخالي من الرصاص

المواصفات التقنية

• التيار الأمامي (IF): 3.0A
• أقصى جهد عكسي (VRRM): 200V (النموذجي لسلسلة HER303)
• الجهد الأمامي (VF): ~1.0V عند 3A (نموذجي)
• زمن الاسترجاع العكسي (trr): 50ns (نموذجي)
• مدى حرارة التشغيل: -55°C إلى +150°C
• التغليف: DO-201AD (مشابه لسلسلة 1N5400)

الاستخدامات والتطبيقات

• تصحيح التيار في الباور سبلاي (محولات AC-DC)
• دايودات Freewheeling و Clamping
• حماية القطبية في الدواير DC
• باور سبلاي تبديل عالي التردد
• إنفرترات ودواير تحكم موتورات
• شواحن بطاريات وأدابترات

محتويات العلبة

• 1x دايود HER303 (3A High Efficiency Rectifier)

التوافق

• ينفع كبديل مباشر لدواير ريكتيفاير 3A زي سلسلة 1N5400 في أغلب التطبيقات.
• مناسب لمشاريع البريد بورد والـ PCB.

توصية MOKWN

لصنّاع ومهندسين مصر اللي بيبنيوا باور سبلاي كفوء أو دواير ترددات عالية، الـ HER303 بيقدم توازن ممتاز بين الأداء والسعر. سرعة الاسترجاع العالية وهبوط الجهد الأمامي القليل بيخليوه اختيار أفضل من الريكتيفايرات العادية. بننصحك تمسك كام واحدة عندك على ترابيزة البروتوتايب.
