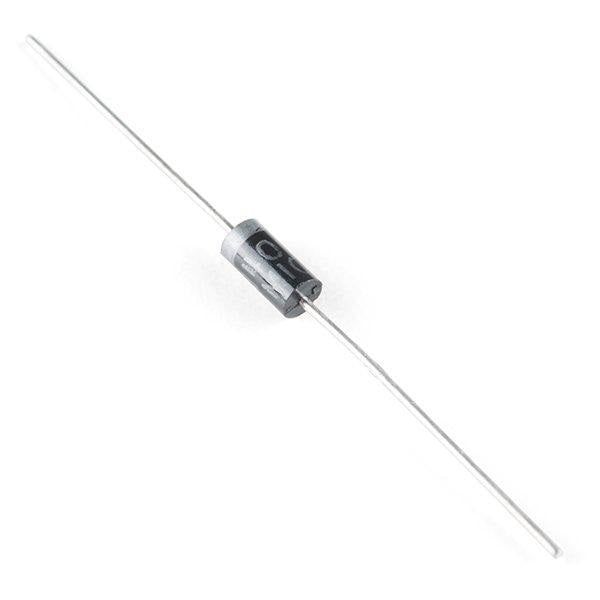

دايود 1N5817 شوتكي ركتيفاير

نظرة عامة

دايود 1N5817 شوتكي مكون عالي الأداء مصمم للكفاءة والسرعة. هبوط الفولت الأمامي الواطئ بتاعه (عادة 0.45V عند 1A) بيقلل فقدان الباور، وده بيخليه اختيار ممتاز للتطبيقات الحساسة للطاقة. وبسرعة التبديل العالية بتاعته، مثالي لدواير الترددات العالية اللي الدايودات العادية بتفشل فيها. سواء بتبني باور سبلاي أو DC-DC converter أو شاحن بطاريات سولار، الـ 1N5817 هيضمنلك تشغيل موثوق وكفوء.

أهم المميزات

• هبوط فولت أمامي واطئ: عادة 0.45V عند 1A، ده بيقلل الحرارة المتولدة وبيحسن الكفاءة.
• سرعة تبديل عالية: وقت الاسترداد السريع بيسمح بالتشغيل على ترددات عالية.
• قدرة تحمل Surge عالية: بيتحمل تيارات لحظية لحد 25A، يعني متين جداً.
• تقنية Schottky: الوصلة بين المعدن وأشباه الموصلات بتضمن سعة واطئة واستجابة سريعة.
• علبة DO-41 صغيرة الحجم: سهلة في التعامل واللحام، مناسبة للبروتوتايب والإنتاج.

المواصفات التقنية

• أقصى جهد عكسي متكرر ذروة (VRRM): 20V
• أقصى جهد RMS (VRMS): 14V
• أقصى جهد حجب DC (VDC): 20V
• أقصى تيار أمامي متوسط مقوم (IF(AV)): 1.0A
• تيار الذروة الأمامي اللحظي (IFSM): 25A (عند 60Hz، دورة واحدة)
• أقصى فولت أمامي لحظي (VF): 0.45V عند 1A
• أقصى تيار عكسي (IR): 1.0mA عند 20V (عند 25°C)
• مدى حرارة تشغيل الوصلة: من -65°C لـ +125°C
• العلبة: DO-41 (أسلاك محورية)

الاستخدامات والتطبيقات

• باور سبلايز: تقويم كفء في محولات AC-DC.
• محوّلات DC-DC: بتستخدم في buck و boost converters لكفاءة عالية.
• شحن البطاريات: بيمنع رجوع التيار في ألواح السولار وشواحن البطاريات.
• الحماية من انعكاس القطبية: بيحمي الدواير من توصيل القطبية بالغلط.
• التقويم عالي التردد: مثالي لـ switch-mode power supplies والإنفرترات.
• دايود Freewheeling: بيحمي الترانزستورات من نبضات الحث (inductive spikes).

محتويات العلبة

• 1x دايود 1N5817 شوتكي (علبة DO-41)

التوافق

• Pinout: أسلاك DO-41 محورية قياسية، الكاثود معلَّم بشريطة.
• اللحام: متوافق مع طرق اللحام through-hole القياسية.
• الدواير المتوافقة: بيشتغل مع الميكروكونترولرات و Arduino و Raspberry Pi وأنظمة embedded تانية طالما مستخدم ضمن حدود الفولت والتيار.

توصية MOKWN

الـ 1N5817 قطعة لازم تكون موجودة عند أي مهتم بالإلكترونيات. هبوط الفولت الأمامي الواطئ وسرعة التبديل العالية بيخلوها أحسن من الدايودات العادية في التصميمات اللي الكفاءة فيها مهمة. سواء طالب بتتعلم إلكترونيات القدرة أو مهندس بيطور أنظمة متقدمة، الدايود ده هيديك أداء ثابت ومضمون. خزّن منها كمية لمشروعك الجاي.
