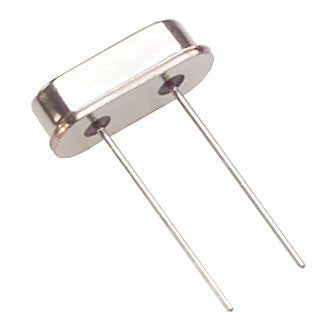

كريستال 6.144 MHz كوارتز HC-49/U

نظرة عامة

الكريستال ده بتردد 6.144 MHz هو مكون كوارتز دقيق بيدي إشارة كلاك (Clock) ثابتة ودقيقة لمجموعة كبيرة من الدواير الإلكترونية. بيعتبر عنصر أساسي في تطبيقات التوقيت، وبيضمن تشغيل موثوق للميكروكنترولر وأجهزة الاتصالات والأنظمة الرقمية. سواء بتعمل مشروع جديد أو بتصلح جهاز موجود، الكريستال ده هيديك أداء ثابت ومضمون.

أهم المميزات

• تردد دقيق: تردد 6.144 MHz بيضمن توقيت دقيق لتطبيقاتك.
• ثبات عالي: تصنيع الكوارتز بيدي اهتزاز مستقر وموثوق.
• تغليف Through-Hole: سهل التركيب على الـ PCB والبريد بورد.
• استهلاك طاقة قليل: مثالي للأجهزة اللي شغالة بالبطارية.
• تصنيع متين: مصمم يشتغل لفترة طويلة في البيئات المختلفة.

المواصفات التقنية

• التردد: 6.144 MHz
• سعة الحمل (Load Capacitance): عادةً 20pF (ارجع للـ datasheet)
• تفاوت التردد: ±30 ppm (typical)
• درجة حرارة التشغيل: من -20°C إلى +70°C (typical)
• نوع التغليف: HC-49/U (through-hole)
• المقاومة التسلسلية المكافئة (ESR): ≤ 40Ω

الاستخدامات والتطبيقات

• الميكروكنترولر: بيدي إشارة كلاك لمتحكمات زي ATmega و PIC و STM32.
• أجهزة الاتصالات: بيستخدم في الموديمات والراوترات وواجهات الاتصال التسلسلي.
• أجهزة الصوت: مثالي لترددات أخذ العينات الرقمية (زي مضاعفات 48 kHz).
• دواير التوقيت: للساعات الحقيقية (RTC) ومولدات التوقيت.
• المشاريع التعليمية: ممتاز لتعلم أساسيات الأوسيلاتور والتوقيت.

محتويات العلبة

• 1x كريستال 6.144 MHz (بغلاف HC-49/U)

التوافق

• متوافق مع أغلب الميكروكنترولرات والـ ICs اللي محتاجة إشارة كلاك 6.144 MHz.
• بيناسب مسارات التركيب القياسية Through-Hole (زي 2-pin بمسافة 5mm).
• بيشتغل بسعة حمل نموذجية 20pF؛ عدّل المكثفات الخارجية حسب تصميم الدايرة بتاعتك.

توصية MOKWN

في MOKWN بنرشح الكريستال ده للميكرز والمحترفين على حد سواء. تردده الدقيق وتصميمه المتين بيخليوه اختيار موثوق لمشاريعك. ولأفضل أداء، استخدمه مع مكثفات حمل مناسبة زي ما محدد في تصميم الدايرة. سواء بتبني جهاز صوت خاص بك أو موديول اتصالات، الكريستال ده استثمار ممتاز.
