كريستال 14.7456 MHz HC49

نظرة عامة

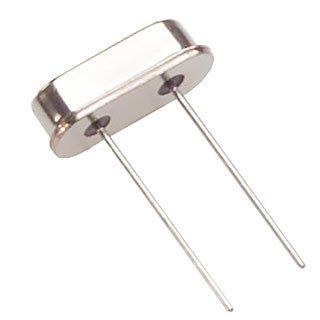

الكريستال 14.7456 MHz عبارة عن كريستال كوارتز دقيق بعلبة HC49 قياسية، مصمم عشان يوفر مرجع تردد ثابت ودقيق لمجموعة واسعة من التطبيقات الإلكترونية. التردد ده بيستخدم بشكل شائع في الميكروكونترولرز والاتصالات UART والأنظمة الرقمية المختلفة اللي بتحتاج توقيت دقيق جداً. MOKWN بيقدم الكريستال ده عشان يضمن إن مشاريعك تشتغل بموثوقية وكفاءة.

أهم المميزات

• تردد ثابت: تردد 14.7456 MHz بيضمن توقيت دقيق للتطبيقات الحساسة للوقت.
• علبة HC49 قياسية: سهلة التركيب على الـ PCB والبريد بورد، ومتوافقة مع المقاسات الشائعة للكريستالات.
• دقة عالية: سماحية تردد منخفضة عشان أداء مضمون.
• مدى حرارة تشغيل واسع: مناسب لظروف بيئية مختلفة.
• جودة موثوقة: مصنوع من كوارتز عالي الجودة عشان ثبات على المدى الطويل.

المواصفات التقنية

• التردد: 14.7456 MHz
• نوع العلبة: HC-49 (through-hole)
• سعة الحمل (Load Capacitance): عادة 20pF (راجع الداتا شيت للقيمة بالظبط)
• سماحية التردد: ±30 ppm (عادة)
• مدى حرارة التشغيل: من -20°C إلى +70°C (فيه نسخ صناعية متاحة)
• المقاومة (ESR): 40Ω كحد أقصى (عادة)
• مستوى القدرة (Drive Level): 100 µW (عادة)

الاستخدامات والتطبيقات

• مصادر ساعة للميكروكونترولر: مثالي لـ AVR و PIC و STM32 وأي MCU محتاج ساعة 14.7456 MHz.
• اتصالات UART: بيضمن توليد سرعات baud rate دقيقة للاتصال التسلسلي.
• مولدات الإشارات: بيدي مرجع ثابت لتوليف الترددات.
• الأنظمة المدمجة: بيستخدم في المؤقتات والعدادات وساعات الوقت الحقيقي.
• المشاريع التعليمية: مثالي للهواة والطلاب اللي بيتعلموا دوائر الـ oscillator.

محتويات العلبة

• 1x كريستال 14.7456 MHz (علبة HC49)

التوافق

• بيشتغل مع أي ميكروكونترولر أو IC بيقبل كريستال خارجي، زي Arduino (مع bootloader مناسب) و Raspberry Pi Pico و ESP32 وغيرهم كتير.
• ينفع يتستخدم مع دوائر الرنين التوازي (parallel resonant)، بس خلي بالك إن سعة الحمل (load capacitance) تكون مطابقة لتصميم الدايرة بتاعتك.

توصية MOKWN

لصنّاع المشاريع والمهندسين في مصر، الكريستال ده اختيار موثوق لأي مشروع محتاج توقيت دقيق. بننصح تستخدمه مع مكثفات مناسبة (عادة 20pF) عشان تطلع أفضل نتيجة. لو محتاج تردد مختلف أو علبة SMD، شوف مجموعتنا الكاملة من الكريستالات والـ oscillators.
