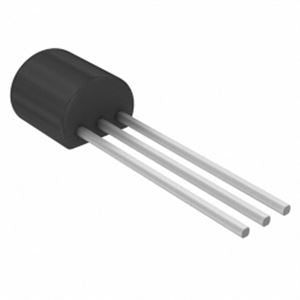

ترانزستور BC558 PNP (30V، 0.1A)

نظرة عامة

الـ BC558 هو ترانزستور PNP عام الأغراض وموثوق، جاي في باكدج TO-92 صغير. بيتحمل جهد كوليكتور-إيميتر لحد 30V وتيار كوليكتور لحد 0.1A، فده بيخليه اختيار ممتاز لمهام السويتشينج خفيفة القدرة وتضخيم الإشارات. سواء كنت هواوي بتبني أول دايرة ليك أو مهندس بتعمل prototype لتصميم جديد، الـ BC558 بيديك أداء ثابت ومتوفر بسهولة، وده اللي بيخليه عنصر أساسي في أي كيت إلكترونيات.

أهم المميزات

• ترانزستور PNP: بيكمل أنواع NPN (زي BC548) في تطبيقات push-pull والتوصيلات المزدوجة التانية.
• تحمل جهد عالي: جهد كوليكتور-إيميتر 30V مناسب لمجموعة كبيرة من التطبيقات ذات الجهد المنخفض.
• تيار منخفض: بيتحمل تيار كوليكتور لحد 0.1A، مثالي لتضخيم الإشارات الصغيرة والسويتشينج.
• باكدج TO-92: تصميم صغير through-hole سهل تركيبه على البريد بورد والـ PCB.
• مدى حرارة تشغيل واسع: أداء موثوق من -55°C لحد +150°C.
• كسب تيار DC عالي (hFE): بيتراوح عادةً من 120 لـ 800، وده بيضمن خصائص تضخيم كويسة.

المواصفات التقنية

• النوع: PNP
• جهد الكوليكتور-إيميتر (VCEO): 30V
• جهد الكوليكتور-بيس (VCBO): 30V
• جهد الإيميتر-بيس (VEBO): 5V
• تيار الكوليكتور (IC): 0.1A (100mA)
• القدرة المستهلكة (PD): 500mW
• كسب التيار DC (hFE): 120-800 (typical)
• التردد الانتقالي (fT): 150MHz (typical)
• مدى حرارة التشغيل: من -55°C إلى +150°C
• الباكدج: TO-92

الاستخدامات

• تضخيم الإشارة: تكبير الإشارات التناظرية الضعيفة في البري أمبليفاير الصوتي وواجهات السنسورات والدواير منخفضة القدرة التانية.
• سويتشينج: تشغيل أحمال صغيرة زي LEDs والريليهات أو ترانزستورات تانية في تطبيقات السويتشينج على مستوى اللوجيك.
• دواير أوسيلاتور: تستخدمها في تصاميم أوسيلاتور بسيطة للتوقيت وتوليد الموجات.
• الأزواج المتكاملة: شغّله مع ترانزستور NPN (مثل BC548) عشان تعمل أمبليفاير push-pull وتوصيلات متناظرة تانية.
• مشاريع تعليمية: مثالي لتعلم خصائص الترانزستور والبايسينج وتصميم الدواير في الفصول الدراسية وأماكن الهواة.

محتويات العلبة

• 1x ترانزستور BC558 (باكدج TO-92)

التوافق

• مع المكونات التانية: بيشتغل مع المقاومات والمكثفات والدايودات وباقي المكونات الإلكترونية العادية.
• مع لوحات التطوير: ينفع تستخدمه على البريد بورد والبيرف بورد والـ PCB مع Arduino و Raspberry Pi وباقي الميكروكنترولرز (لما توصله صح بمقاومة بيس).
• الترانزستور المكمل: بيناسب جدًا مع BC548 (NPN) لتصاميم دواير متناظرة.

توصية MOKWN

بالنسبة للميكرز والطلاب وعشاق الإلكترونيات في مصر، الـ BC558 لازم يكون موجود في درج المكونات بتاعك. تنوع استخدامه وسعره الاقتصادي وسهولة استخدامه بيخلوه مثالي لمشاريع كتير، من تشغيل LED بسيط لحد بري أمب صوتي. سواء كنت في القاهرة أو الإسكندرية أو أي مكان في مصر، MOKWN بتضمنلك توصيل سريع ومكونات أصلية. ضيف الـ BC558 لعربتك دلوقتي وابدأ تحيي دوائر إلكترونية!
