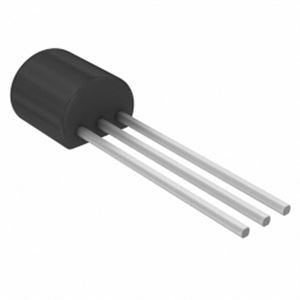

ترانزستور BC556 PNP - 65V 0.1A

نظرة عامة

الـ BC556 هو ترانزستور PNP من نوع BJT منتشر جداً ومصمم للتبديل والتكبير في الاستخدامات العامة. بجهد Collector-Emitter بيوصل لـ 65V وتيار مستمر على الـ Collector بحد أقصى 100mA، فهو حل موثوق واقتصادي يناسب مدى واسع من الدوائر الأنالوج والديجيتال. سواء كنت هاوي أو طالب أو مهندس محترف، الـ BC556 قطعة أساسية لازم تكون موجودة على طاولة الإلكترونيات بتاعتك.

أهم المميزات

• ترانزستور PNP: بيكمّل أنواع NPN زي الـ BC546 وBC547 وBC548.
• جهد عالي: جهد Collector-Emitter (VCEO) بيوصل 65V.
• تحمل تيار متوسط: تيار مستمر على الـ Collector (IC) لحد 100mA.
• ضوضاء منخفضة: مناسب لمراحل التكبير الصوتي (Preamplifier).
• تكبير تيار عالي (hFE): عادةً من 110 لـ 800، يعني تكبير كويس.
• تغليف Through-Hole: تغليف TO-92 سهل الاستخدام على البريد بورد والـ PCB.
• مدى حرارة تشغيل واسع: من -55°C لـ +150°C.

المواصفات التقنية

• النوع: PNP
• جهد Collector-Emitter (VCEO): 65V
• جهد Collector-Base (VCBO): 80V
• جهد Emitter-Base (VEBO): 5V
• تيار Collector (IC): 100mA
• استهلاك القدرة (Ptot): 500mW
• تكبير التيار المستمر (hFE): من 110 لـ 800 (عند IC=2mA و VCE=5V)
• تردد الانتقال (fT): 150MHz (تقريباً)
• مدى حرارة التشغيل: من -55°C لـ +150°C
• التغليف: TO-92

الاستخدامات

• تكبير الإشارة: مثالي للـ Preamp الصوتي ومعالجة إشارات السنسورات وتكبير الإشارات الصغيرة.
• دوائر التبديل: استخدمه في قيادة الريلاي وقيادة الـ LED ونقل مستويات المنطق (Logic Level Shifting).
• تنظيم الفولت: في منظمات خطية بسيطة ودوائر مرجع الجهد.
• دوائر المذبذبات (Oscillator): مناسب لتصميمات المذبذبات ذات التردد المنخفض.
• مشاريع الهواة: مثالي لمشاريع Arduino و Raspberry Pi وأي مشاريع ميكروكنترولر.
• أغراض تعليمية: ممتاز لتعلم نظرية الترانزستور وتصميم الدوائر.

محتويات العلبة

• 1x ترانزستور BC556 PNP (بتغليف TO-92)

التوافق

• NPN المكمل: BC546 و BC547 و BC548
• بدائل PNP مكافئة: 2N3906 و 2SA1015 و BC557 (مشابه بس بجهد أقل)
• مشاريع الميكروكنترولر: شغال مع مستويات منطق 3.3V و 5V.
• البريد بورد: أرجل بمسافة 0.1" قياسية بتتركب تمام.

توصية MOKWN

الـ BC556 إضافة أساسية لعدة أي حد بيحب الإلكترونيات. جهده العالي وأدائه الموثوق بيخلوه اختيار مرن للدوائر البسيطة والمعقدة. سواء كنت بتعمل تجارب على بريد بورد أو بتصمم PCB للإنتاج، الـ BC556 بيديك قيمة ممتازة وجودة ثابتة. اطلبه دلوقتي وخلي مشاريعك ماشية قدام!
