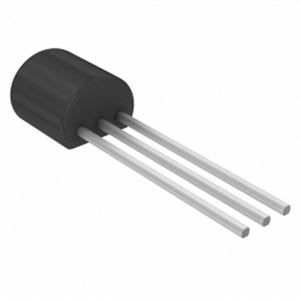

ترانزستور BC549 NPN 30V 0.1A

نظرة عامة

الـ BC549 هو ترانزستور NPN (BJT) متعدد الاستخدامات بتغليف TO-92 صغير الحجم، ومصمم للتضخيم والسويتشينج للأغراض العامة، وبيقدم أداء موثوق لمجموعة واسعة من مشاريع الإلكترونيات منخفضة القدرة. سواء كنت هتبني preamplifier صوتيات أو دوائر لمعالجة الإشارات أو سويتشات بسيطة، الـ BC549 بيديك توازن ممتاز بين كسب التيار (current gain) وسرعة السويتشينج، وده اللي بيخلّيه قطعة أساسية في كيت المكونات بتاع أي صانع.

أهم المميزات

• ترانزستور سيليكون NPN – مثالي للتضخيم والسويتشينج منخفض القدرة.
• كسب تيار عالي (hFE) – بيترواح عادةً من 110 لـ 800، وده بيضمن تضخيم قوي للإشارة.
• تشويش منخفض (Low Noise) – مناسب لتطبيقات الصوت والإشارات الحساسة.
• تغليف TO-92 صغير – سهل التركيب على البريد بورد والـ PCB.
• مدى تشغيل حراري واسع – أداء موثوق من -55°C لـ +150°C.
• مطابق لمعايير RoHS – تصنيع بدون رصاص وصديق للبيئة.

المواصفات التقنية

• النوع: NPN
• جهد الكولكتور-إيميتر (Vceo): 30V
• تيار الكولكتور (Ic): 0.1A (100mA)
• كسب التيار المستمر (hFE): 110 – 800 (متوسط 420)
• تردد الانتقال (ft): 100 MHz
• القدرة المبددة (Ptot): 500mW
• التغليف: TO-92
• مدى درجة الحرارة: -55°C إلى +150°C

الاستخدامات والتطبيقات

• تضخيم الصوت: preamplifiers، مكبرات مايك صغيرة، ومراحل صوتية للإشارات الصغيرة.
• دوائر السويتشينج: تشغيل ريليهات منخفضة القدرة، تشغيل LED، ونقل مستويات المنطق (logic-level shifting).
• معالجة الإشارات: واجهات السنسورات، oscillators، ومنظمات الفولت.
• المشاريع التعليمية: مثالي لتعلم أساسيات الترانزستور وتصميم الدوائر.
• إلكترونيات الهواة: مشاريع هواية، روبوتيك، وبروتوتايبينج.

محتويات العلبة

• 1 x ترانزستور BC549 – NPN، تغليف TO-92

التوافق

• ترتيب الأرجل (Pinout): ترتيب TO-92 القياسي (Emitter, Base, Collector) – متوافق مع أغلب البريد بورد والـ PCB.
• توافق الدوائر: يقدر يستبدل ترانزستورات NPN تانية للأغراض العامة زي BC547 وBC548 و2N3904 في أغلب تطبيقات القدرة المنخفضة (راجع الـ pinout والقيم).
• لوحات التطوير: بيشتغل بسلاسة مع Arduino وRaspberry Pi وأي ميكروكونترولر تاني لربط الإشارات.

توصية MOKWN

للهواة والطلبة والمهندسين في مصر، الـ BC549 قطعة أساسية لبناء وتجربة أنواع مختلفة من الدوائر الإلكترونية. سعره الرخيص وتوفره الواسع وموثوقيته المثبتة بيخلوه اختيار ذكي للمشاريع التعليمية والعملية على حد سواء. خزّن شوية ترانزستورات BC549 عندك علشان تفضل طاولة البروتوتايبينج بتاعتك جاهزة لأي تحدي.
