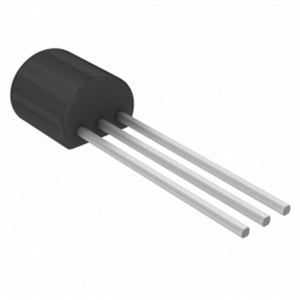

ترانزستور BC547 NPN 45V 100mA

نظرة عامة

الـ BC547 هو ترانزستور NPN (BJT) منتشر الاستخدام ومحطوط في علبة TO-92 صغيرة الحجم. مصمم لتطبيقات تكبير الإشارات والسويتشينج ذات القدرة المنخفضة، وبيتحمل فولتيات لحد 45V وتيارات لحد 100mA. ثباته وسعره الرخيص وسهولة استخدامه خلوه قطعة أساسية في تعليم الإلكترونيات والبروتوتايبينج.

أهم المميزات

• ترانزستور NPN ثنائي القطبية (BJT)
• علبة TO-92 سهلة التركيب على البريد بورد وعلى الـ PCB
• جهد الكولكتور-إيميتر (VCEO) حتى 45V
• تيار الكولكتور (IC) حتى 100mA
• كسب التيار المستمر (hFE) من 110 إلى 800
• ضوضاء منخفضة وكسب عالي — مثالي لتكبير الإشارات
• مدى حرارة التشغيل: من -55°C إلى +150°C

المواصفات التقنية

• النوع: NPN
• العلبة: TO-92
• جهد الكولكتور-إيميتر (VCEO): 45V
• جهد الكولكتور-بيز (VCBO): 50V
• جهد الإيميتر-بيز (VEBO): 6V
• تيار الكولكتور (IC): 100mA
• القدرة المبددة (Ptot): 500mW
• كسب التيار المستمر (hFE): 110-800
• تردد الانتقال (fT): 300MHz
• مدى حرارة التشغيل: من -55°C إلى +150°C

الاستخدامات والتطبيقات

• تكبير الإشارات: تكبير الإشارات التناظرية الصغيرة في المكبرات المسبقة وواجهات السنسورات ودوائر الاتصالات.
• السويتشينج: تشغيل الليدات LED والريليهات والأحمال DC الصغيرة في تطبيقات القدرة المنخفضة.
• المذبذبات: عمل مذبذبات وتايمرات بسيطة لمشاريع الهواة.
• المشاريع التعليمية: مثالي لتعلم أساسيات الترانزستور وتصميم الدوائر في المعاهد والمعامل.
• إلكترونيات DIY: استخدمه في مشاريع Arduino وRaspberry Pi لتحويل مستويات الفولت وتكبير التيار.

محتويات العلبة

• 1x ترانزستور BC547 (علبة TO-92)

التوافق

• متوافق مع البريد بورد والـ PCB وأدوات التجارب القياسية.
• شغال مع Arduino وRaspberry Pi وباقي الميكروكونترولرات لأعمال السويتشينج والتكبير.
• يقدر يعوّض ترانزستورات NPN تانية زي 2N2222 و2N3904 وBC548 في أغلب دوائر القدرة المنخفضة.

توصية MOKWN

الـ BC547 قطعة أساسية لازم تكون موجودة عند أي حد بيحب الإلكترونيات. تعدد استخداماته وسعره الاقتصادي يخلوه مثالي للتعلم والتجربة وبناء دوائر عملية. سواء طالب أو هاوي أو مهندس، خلي عندك كام واحدة في الكيت — مش هتقدر تستغنى عنها في مشروع واحد على الأقل. اطلب دلوقتي وطوّر مستوى إلكترونياتك مع MOKWN!
