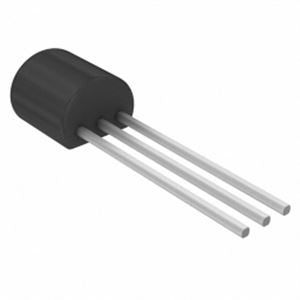

ترانزستور BC546 NPN (65V, 0.1A)

نظرة عامة

الـ BC546 ده ترانزستور NPN كلاسيكي (BJT) بيتستخدم على نطاق واسع في تطبيقات التكبير والتشغيل للقدرات الصغيرة. بتقييم جهد collector-emitter 65V وتيار collector مستمر 100mA، بيقدم أداء موثوق لمجموعة كبيرة من مشاريع الإلكترونيات للهواة والمحترفين. وكمان علبة TO-92 بتخليه سهل التعامل معاه على البريد بورد والـ PCB.

أهم المميزات

• ترانزستور NPN سيليكون – القطبية القياسية للاستخدام العام.
• تحمل جهد عالي – جهد collector-emitter 65V، مثالي لدوائر الفولتات المتوسطة.
• تيار قليل – تيار collector مستمر 100mA، مناسب للأحمال الصغيرة.
• علبة TO-92 – تصميم صغير through-hole سهل للتجارب والبروتوتايب.
• زوج مكمّل – شغال مع الـ BC556 في دوائر push-pull والدوائر المكمّلة.

المواصفات التقنية

• النوع: ترانزستور NPN ثنائي الوصلات (BJT)
• جهد Collector-Emitter (Vceo): 65V
• جهد Collector-Base (Vcbo): 80V
• جهد Emitter-Base (Vebo): 5V
• تيار Collector (Ic): 100mA
• القدرة المبددة (Ptot): 500mW
• كسب التيار المستمر (hFE): 110 إلى 800 (عند Ic = 2mA، Vce = 5V)
• تردد الانتقال (fT): 100MHz كحد أدنى
• العلبة: TO-92

الاستخدامات

• تكبير الإشارة: مراحل preamp ودوائر الصوت ومعالجة إشارات السنسورات.
• دوائر التشغيل: تشغيل الريلايات، مؤشرات LED، ونقل مستويات المنطق (logic level shifting).
• دوائر المذبذبات: مذبذبات وتايمرات للترددات المنخفضة.
• التعليم والتجارب: مثالي لتعلم أساسيات الترانزستور وبناء دوائر بسيطة.

محتويات العلبة

• 1 x ترانزستور BC546 NPN (علبة TO-92)

التوافق

• بديل مباشر للـ 2N3904 في أغلب تطبيقات القدرة المنخفضة.
• متوافق مع البريد بورد العادي والـ PCB.
• يتزاوج مع BC556 (PNP) في الدوائر المكمّلة.

توصية MOKWN

لصنّاع المشاريع والطلبة في مصر، الـ BC546 اختيار موثوق وسعره اقتصادي لمشاريع الإلكترونيات للمبتدئين. تحمله العالي للجهد وتوافقه مع الدوائر الشائعة بيخلوه قطعة أساسية في أي كيت مكونات. اطلبه دلوقتي وخلي مشاريعك ماشية!
