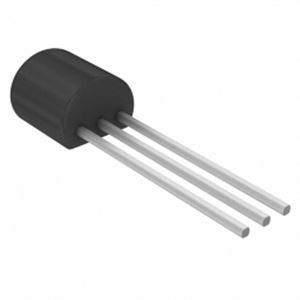

ترانزستور BC238 NPN 25V 0.1A

نظرة عامة

الـ BC238 هو ترانزستور NPN كلاسيكي (BJT) مشهور بمرونته وموثوقيته في الإلكترونيات منخفضة القدرة. بيشتغل بجهد أقصى بين الكولكتور والإيميتر 25V وتيار كولكتور مستمر 100mA، وده بيخليه اختيار مثالي لتكبير الإشارة والسويتشينج ومراحل الدريفر في مشاريع الهواة والمشاريع التعليمية المختلفة. علبة الـ TO-92 بتاعته صغيرة وسهلة اللحام ومناسبة للبريد بورد، فبتتركب في أي تصميم بسهولة تامة.

أهم المميزات

• ترانزستور سيليكون NPN: قطبية قياسية للاستخدامات العامة.
• جهد تشغيل عالي: جهد كولكتور-إيميتر 25V (VCEO) وجهد كولكتور-قاعدة 32V (VCBO).
• تحمل التيار: بيتحمل حتى 100mA تيار كولكتور مستمر (IC).
• قدرة الاستهلاك: بيتحمل قدرة حتى 625mW، وده كفاية جداً للدوائر منخفضة القدرة.
• كسب تيار DC عالي (hFE): عادةً من 120 لـ 800، وده بيدي تكبير كويس.
• ضوضاء منخفضة: مناسب لمراحل ما قبل مكبرات الصوت.
• علبة TO-92: تصميم صغير بحجم Through-Hole متوافق مع البريد بورد والـ PCB.

المواصفات التقنية

• النوع: ترانزستور ثنائي القطبية NPN
• جهد الكولكتور-إيميتر (VCEO): 25V
• جهد الكولكتور-قاعدة (VCBO): 32V
• جهد الإيميتر-قاعدة (VEBO): 5V
• تيار الكولكتور (IC): 100mA
• قدرة الاستهلاك (PTOT): 625mW
• كسب التيار المستمر (hFE): 120-800 (عند IC = 2mA و VCE = 5V)
• تردد الانتقال (fT): 150MHz (تقريبي)
• مدى حرارة التشغيل: من -55°C إلى +150°C
• العلبة: TO-92

الاستخدامات والتطبيقات

• تكبير الإشارة: مثالي لمكبرات الصوت الصغيرة والـ preamp ومعالجة إشارات السنسورات.
• السويتشينج: ممتاز لتشغيل الـ LED والريليهات (مع دايود Flyback) والأحمال DC الصغيرة في دوائر التشغيل منخفضة القدرة.
• دوائر الأوسيلاتور: ينفع في أوسيلاتورات RC أو LC بسيطة لتوليد النغمات وإشارات الكلوك.
• المشاريع التعليمية: رائع لتعلم أساسيات الترانزستور في معامل المدارس والجامعات.
• إلكترونيات DIY: مناسب لمشاريع الهواة زي مفتاح الحساسية للضوء ومنبه الحرارة وبوابات المنطق البسيطة.

محتويات العلبة

• 1x ترانزستور BC238 NPN (علبة TO-92)

التوافق

• البريد بورد: متوافق مباشرة مع البريد بورد القياسي بمسافة 0.1".
• Arduino و Raspberry Pi: ينفع في دوائر الربط لتشغيل أحمال أعلى أو تكبير الإشارات.
• بديل موثوق: بديل مباشر للـ BC107 و BC108 و BC109 و BC548 في معظم تطبيقات القدرة المنخفضة (اتأكد دايماً من ترتيب الأرجل pinout).

توصية MOKWN

لمحبي الإلكترونيات في مصر، الـ BC238 قطعة أساسية لازم تكون موجودة في شنطة قطع أي ميكِر. سعره الاقتصادي وسهولة استخدامه وأداؤه المضمون بيخليوه اختيار ممتاز للبروتوتايب والتعلم. سواء كنت طالب في جامعة بالقاهرة أو هاوي في الإسكندرية، الترانزستور ده هيساعدك تحول أفكارك لحاجة حقيقية. اطلبه دلوقتي من MOKWN وخد التوصيل في نفس اليوم لأهم مدن مصر!
