بوردة Arduino Nano Type-C V3.0 بجهد 5V وتردد 16MHz

نظرة عامة

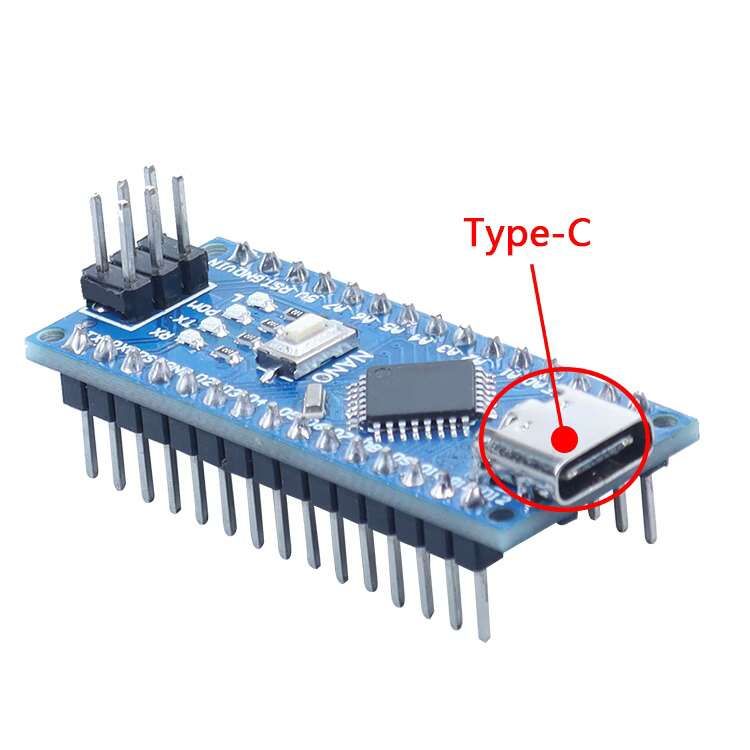

لوحة Arduino Nano V3.0 Type-C (5V, 16MHz) هي النسخة العصرية والمضغوطة من أشهر لوحة ميكروكنترولر في العالم، معتمدة على معالج ATmega328P الجبار. الترقية دي بتستبدل منفذ الـ Mini-USB القديم بمنفذ USB Type-C متين وعملي وسهل التوصيل، عشان يسهل عليك البرمجة والتغذية الكهربية من أي لابتوب أو شاحن حديث. اللوحة بتديك نفس إمكانيات لوحة Arduino Uno بالكامل لكن بربع الحجم تقريباً، وده بيخليها الاختيار رقم واحد لمشاريع الروبوتكس، وأجهزة الـ IoT الصغيرة، ومشاريع التخرج اللي محتاجة توفير في المساحة والوزن. مجهزة بشريحة التحويل الموثوقة CH340 ومبرمجة مسبقاً بـ Bootloader جاهز للتوصيل الفوري مع برنامج Arduino IDE أو PlatformIO.

أهم المميزات

• منفذ USB Type-C حديث وعملي: منفذ متين بيتحمل الفك والتركيب الكتير، وبيشتغل مع كابلات الموبايلات واللابتوبات الحديثة بدون تعقيد.
• معالج ATmega328P بتردد 16MHz: أداء مستقر 8-bit متطابق 100% مع كود ومكتبات Arduino Uno.
• متوافقة تماماً مع البريد بورد (Breadboard Friendly): تصميم DIP بـ 30 بن قياسي تقدر تركبه مباشرة على أي بريد بورد أو سوكت PCB للتجربة السريعة.
• 8 مداخل أنالوج مخصصة: بتوفرلك 8 مداخل أنالوج (A0–A7) بدقة 10-bit، يعني مدخلين زيادة عن لوحة الـ Uno العادية لتوصيل سنسورات أكتر.
• تنظيم جهد مدمج: منظمات جهد داخلية 5V و 3.3V بتسمح بتشغيل اللوحة من منفذ الـ USB أو من مصدر خارجي عبر بن الـ VIN.
• بنات ملحومة وجاهزة: اللوحة بتوصلك بهيدرز ملحومة باحترافية، جاهزة للاستخدام على طول في مشروعك بدون الحاجة للحام.

المواصفات التقنية

• الميكروكنترولر: ATmega328P (معمارية 8-bit AVR)
• تردد التشغيل: 16 ميجاهرتز (16MHz Crystal)
• جهد التشغيل الداخلي: 5V DC
• جهد الدخل الموصى به (VIN): 7V – 12V DC (الحد الأقصى: 6V – 20V)
• منفذ التوصيل: USB Type-C
• شريحة الاتصال التسلسلي (USB-UART): CH340
• أطراف الدخل والخرج الرقمية (Digital I/O): 14 طرف (منهم 6 أطراف تدعم PWM: D3, D5, D6, D9, D10, D11)
• مداخل الأنالوج (Analog Inputs): 8 مداخل (A0–A7)
• التيار المستمر لكل بن: 20 مللي أمبير (الحد الأقصى: 40mA)
• ذاكرة الفلاش (Flash Memory): 32 كيلوبايت (منها 2KB محجوزة للـ Bootloader)
• ذاكرة SRAM: 2 كيلوبايت
• ذاكرة EEPROM: 1 كيلوبايت
• الأبعاد: 45 مم × 18 مم × 18 مم
• الوزن: حوالي 7 جرامات

التطبيقات واستخداماتها

• مشاريع الروبوتكس والميكاترونكس: عربيات تتبع الخط، الروبوتات الصغيرة، ذراع روبوتية، والتحكم في محركات السيرفو.
• الأنظمة المدمجة وإنترنت الأشياء (IoT): محطات قياس بيئية، أجهزة التحكم في الإضاءة المنزلية، ودوائر التبديل بالريلاي.
• الأجهزة القابلة للارتداء (Wearables): المجسمات المضيئة بشرائط Neopixel والإلكترونيات الخفيفة.
• التعليم ومشاريع التخرج: المعامل الهندسية بالجامعات، مدارس STEM، والتدريب العملي على برمجة الإلكترونيات للمبتدئين والمحترفين.

محتويات العلبة

• 1 × لوحة Arduino Nano V3.0 Type-C (بمعالج ATmega328P وبنات ملحومة جاهزة)

التوافق

• البرمجيات: متوافقة تماماً مع Arduino IDE (على أنظمة Windows و macOS و Linux)، وبيئة PlatformIO، وأدوات برمجة AVR-GCC.
• التعريفات: بتشتغل بتعريف CH340 القياسي المدعوم تلقائياً على أنظمة ويندوز 10 و 11 ولينكس، ومتاح للتحميل لنظام ماك.
• الملحقات والشيلدات: متوافقة مع شيلدات Nano Screw Terminal، وقواعد البريد بورد، ومختلف أنواع السنسورات والموديولات التناظرية والرقمية (5V و 3.3V).

توصية MOKWN

لو بتدور على لوحة تجمع بين سهولة الأردوينو وصغر الحجم، فـ Arduino Nano Type-C هي أفضل لوحة ممكن تبدأ بيها أو تعتمد عليها في مشروع تخرجك. ميزة الـ Type-C بتريحك تماماً من تلف الكابلات القديمة، ومداخل الأنالوج الإضافية بتديك مرونة عالية في قراءة السنسورات. اطلب دلوقتي من MOKWN مع شحن سريع وتوصيل لحد باب بيتك في أي محافظة في مصر والدفع عند الاستلام!
