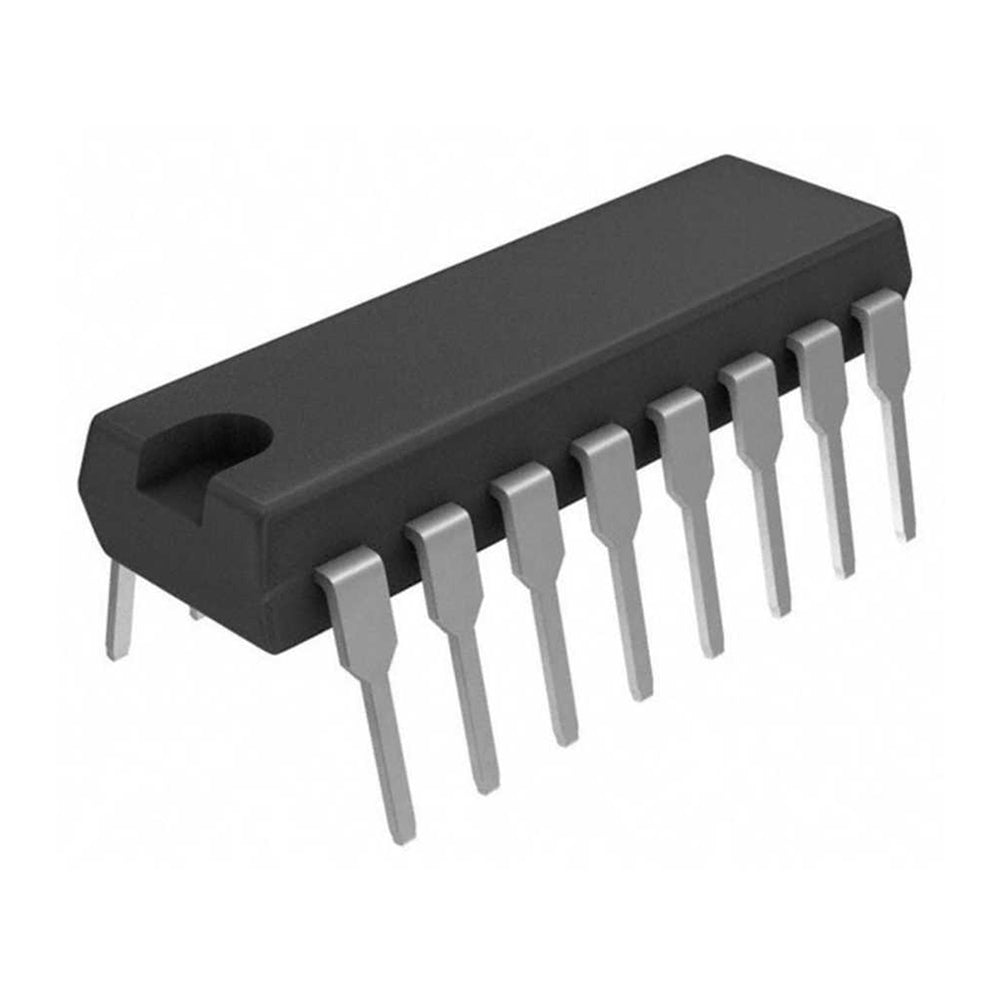

آي سي 74HC75 كواد بستابل ترانسبيرنت لاتش DIP-16

نظرة عامة

الـ 74HC75 هو آي سي كواد بستابل ترانسبيرنت لاتش عالي السرعة من سلسلة 74HC، وفيه أربعة لاتشات مستقلة نوع D بـ enable و reset مشتركين، وده بيخليه اختيار مثالي لتخزين الداتا وتطبيقات الكنترول وتصميم الدواير الرقمية. بقدرته إنه يثبّت الداتا عند الطلب، الـ 74HC75 بيدي خرج ثابت ومستخدم على نطاق واسع في أنظمة الميكروبروسيسور ومعالجة الداتا وأجهزة القياس.

أهم المميزات

• كواد D-Type Latches: أربعة لاتشات مستقلة في باكدج واحد لتصاميم موفرة في المساحة.
• Transparent Latch Operation: الداتا بتعدّي طول ما الـ enable شغال، وبتتثبت لما يتقفل، فبيديك تحكم مرن في الداتا.
• أداء عالي السرعة: زمن انتشار نموذجي 15 ns عند 5V، مناسب للتطبيقات عالية التردد.
• جهد تشغيل واسع: بيشتغل من 2V لحد 6V، ومتوافق مع مستويات منطق TTL و CMOS.
• استهلاك طاقة منخفض: تقنية CMOS بتضمن استهلاك طاقة قليل جداً، مثالي للأجهزة الشغالة بالبطارية.
• Enable و Reset مشتركين: بيبسّط منطق الكنترول بأطراف مشتركة للاتشات الأربعة كلها.

المواصفات التقنية

• جهد التغذية (VCC): من 2V إلى 6V DC
• جهد الدخل (VI): من 0V إلى VCC
• جهد الخرج (VO): من 0V إلى VCC
• زمن الانتشار (tpd): 15 ns نموذجي عند VCC = 5V و CL = 15pF
• جهد الدخل العالي (VIH): 3.15V حد أدنى عند VCC = 4.5V
• جهد الدخل المنخفض (VIL): 1.35V حد أقصى عند VCC = 4.5V
• تيار الخرج (IOH/IOL): ±4 mA عند VCC = 4.5V
• درجة حرارة التشغيل: من -40°C إلى +125°C
• الباكدج: 16-pin DIP أو SOIC

التطبيقات واستخداماته

• تخزين الداتا: تخزين مؤقت للداتا في الأنظمة الرقمية زي الريجسترات والبافرات.
• أنظمة الكنترول: تثبيت إشارات الكنترول للماكينات الحالة والتسلسل الزمني.
• التوصيل مع الميكروبروسيسور: مستخدم في فك ترميز العناوين وداتا بيز وتوسيع I/O.
• معالجة الإشارات الرقمية: التزامن وحفظ الداتا في دواير DSP.
• أجهزة القياس: حفظ القيم المقاسة للعرض أو المعالجة بعدها.
• الروبوتات: تخزين قراءات السنسورات أو أوامر الكنترول في أنظمة تحكم الروبوت.

المحتويات

• 1x آي سي 74HC75 كواد بستابل ترانسبيرنت لاتش (باكدج DIP-16)

التوافق

• متوافق مع باقي آي سي المنطق من سلسلة 74HC وعائلات CMOS القياسية.
• ينفع تستخدمه مع Arduino و Raspberry Pi وأي ميكروكونترولر تاني (مع تحويل مستويات الجهد لو محتاج).
• بيتحط على البريد بورد القياسي وطباعات PCB بمسافة 0.1-inch بين الطرفيات.

توصية MOKWN

في MOKWN بننصح بالـ 74HC75 للميكرز والمهندسين اللي محتاجين تثبيت داتا موثوق في مشاريعهم. استهلاكه المنخفض للطاقة وسرعته العالية بيخليوه خيار متعدد الاستخدامات للتطبيقات التعليمية والمهنية. سواء بتبني ساعة رقمية أو نظام تجميع داتا أو كنترول روبوت، الـ 74HC75 قطعة موثوقة هتطور تصميمات دوائرك. اطلب دلوقتي واستلم بسرعة في كل مصر!
