آي سي 74HC595 شفت ريجيستر 8 بت

نظرة عامة

الـ 74HC595 هو آي سي شفت ريجيستر 8 بت (serial-in, parallel-out) بيسمحلك توسّع مخارج الميكروكنترولر بتاعك. ده عنصر أساسي لأي مشروع محتاج يتحكم في عدد كبير من الليدات أو شاشات السفن سيجمنت أو أي مخارج ديجيتال من غير ما يستنزف أرجل GPIO الثمينة. مع الـ 74HC595 تقدر تشغّل لحد 8 مخارج باستخدام 3 أرجل بس من الميكروكنترولر (data و clock و latch)، وده بيخليه مكون أساسي في تصميم أي دائرة بكفاءة.

أهم المميزات

• شفت ريجيستر 8 بت serial-in / parallel-out – بيوسّع قدرات المخارج بتاعة الميكروكنترولر.
• مخارج ثلاثية الحالة (3-state) – ممكن تعطّل المخارج عشان تتشارك على نفس الباص.
• قابل للتتابع (Cascadable) – وصّل أكتر من آي سي 74HC595 ورا بعض للتحكم في مخارج أكتر (مثلاً 16 أو 24 أو 32 مخرج) بنفس 3 أرجل تحكم.
• جهد تشغيل واسع – من 2V لـ 6V، متوافق مع أنظمة 3.3V و 5V.
• سرعة تشغيل عالية – كلوك الشفت لحد 100 MHz (typical) لنقل داتا سريع.
• مخارج Latch – المخارج بتتحدث كلها في نفس اللحظة لما رجل الـ latch تنبض، فمفيش وميض.
• باكدج DIP-16 قياسي – سهل الاستخدام على البريد بورد والـ PCB.

المواصفات التقنية

• جهد التغذية (VCC): من 2V لـ 6V DC
• تردد كلوك الشفت: لحد 100 MHz (typical)
• تيار المخرج: ±6 mA لكل مخرج (source/sink)
• مدى حرارة التشغيل: من -40°C إلى +85°C
• نوع الباكدج: DIP-16 (through-hole)
• عائلة المنطق: HC (High-speed CMOS)
• التوافق مع الدخل/الخرج: متوافق مع TTL و CMOS

الاستخدامات والتطبيقات

• التحكم في LED matrix – شغّل عدد كبير من الليدات بأقل عدد أرجل.

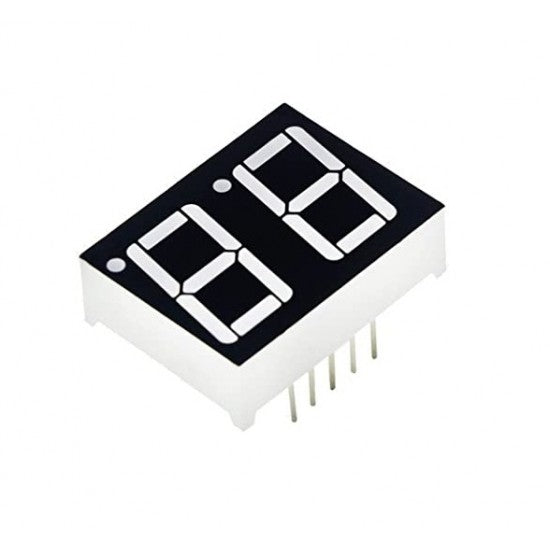

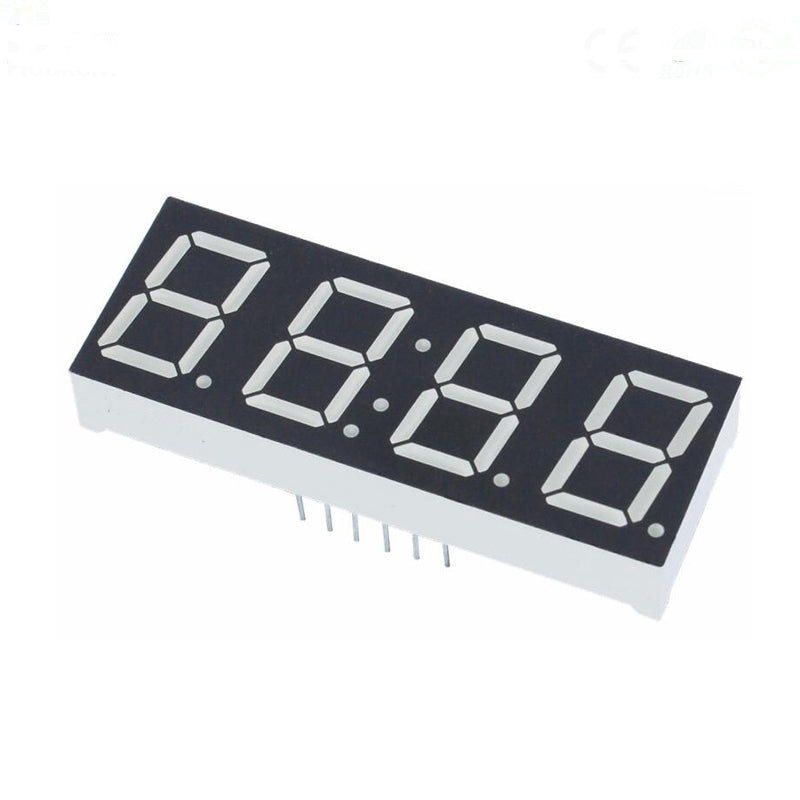

• شاشات السفن سيجمنت – تحكم في أكتر من خانة للساعات والعدادات والقراءات الرقمية.
• تعريف الريلايات والموتورات – وسّع مخارجك لمشاريع الأتمتة.
• تتابع الشفت ريجيسترات – اعمل مصفوفات مخارج كبيرة للشاشات المعقدة أو اللوحات الإعلانية.
• البروتوتايبينج – عنصر أساسي لمشاريع Arduino و Raspberry Pi وأي ميكروكنترولر.
• المشاريع التعليمية – اتعلم عن الاتصال التسلسلي والشفت ريجيسترات.

محتويات العلبة

• 1 x آي سي 74HC595 شفت ريجيستر (DIP-16)

التوافق

• الميكروكنترولرات: Arduino و Raspberry Pi و ESP32 و STM32 و PIC وأي ميكروكنترولر بمنطق 3.3V/5V.
• مستويات المنطق: بيشتغل مع مستويات منطق 3.3V و 5V.
• مناسب للبريد بورد: باكدج DIP-16 بيناسب البريد بورد القياسي.
• قابل للتتابع: وصّل أكتر من آي سي مع بعض لتوسيع عدد المخارج.

توصية MOKWN

الـ 74HC595 لازم يكون موجود عند أي حد بيحب الإلكترونيات سواء هاوي أو محترف. قدرته على توسيع المخارج بتفرق جدًا في المشاريع الكبيرة، وبساطته بتخليه مثالي للمبتدئين. في MOKWN بننصحك تخلي كام واحد في درج القطع عندك – سعره رخيص واستخداماته كتير وشغال زي الفل. سواء بتبني لوحة ليدات متحركة أو ساعة ديجيتال، الـ 74HC595 هيسهّللك التوصيلات ويحرّرلك الميكروكنترولر لشغلان تانية.
