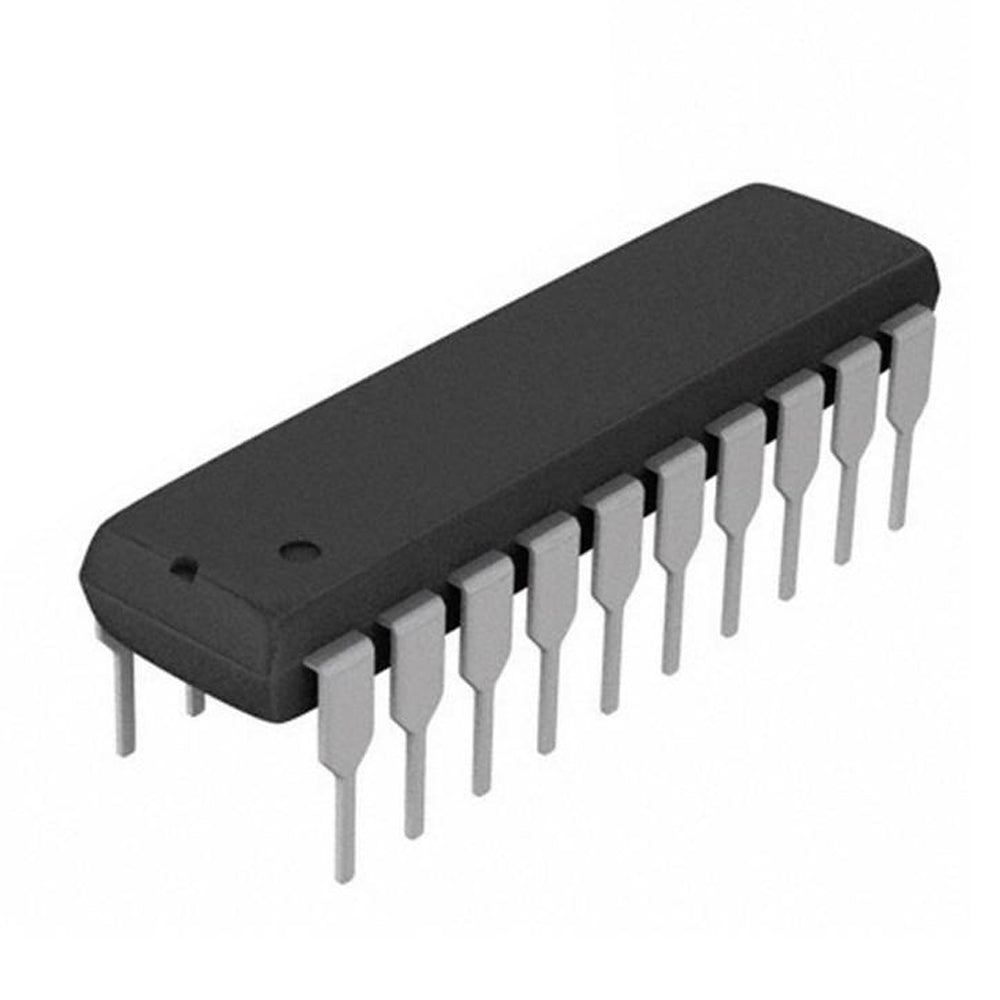

آي سي 74HC573 لاتش شفاف 8 بت Transparent Latch بمخارج 3-State

نظرة عامة

الـ 74HC573 هو آي سي CMOS عالي السرعة بتقنية Silicon-Gate، لاتش شفاف من نوع D ثماني (Octal) بمخارج 3-state، مصمم للأنظمة الرقمية اللي محتاجة عمل Buffering للداتا وتخزينها والتوصيل مع الباصات (Bus Interfacing). بيتميز بـ 8 لاتشات ليهم مشترك واحد للـ Latch Enable (LE) والـ Output Enable (OE)، وده بيسمح بإدارة الداتا بشكل مرن. بيشتغل بمدى جهد تغذية واسع من 2V لـ 6V ومتوافق مع مستويات TTL، فبيصلح لمجموعة كبيرة من تطبيقات المنطق الرقمي والمشاريع المدمجة. المخارج بتاعته من نوع 3-state بتسمح بتوصيله على باصات مشتركة من غير ما يحصل تعارض (Bus Contention)، وده بيخليه عنصر أساسي في مشاريع الميكروكونترولر وأنظمة التحكم الصناعي.

أهم المميزات

• لاتش شفاف Octal D-type بمخارج 3-state
• مدى جهد تشغيل واسع: من 2V لـ 6V
• مناعة عالية ضد التشويش بفضل تقنية CMOS
• استهلاك طاقة منخفض مع سرعة تشغيل عالية
• مخارج 3-state مناسبة للأنظمة المعتمدة على الباصات
• توصيل مباشر مع مستويات منطق TTL
• باكدج DIP قياسي 20 pin سهل التجربة على البريد بورد وفي النماذج الأولية
• متوافق مع معيار JEDEC رقم 7A

المواصفات التقنية

• عدد الدوائر: 8 لاتشات (8-bit)
• تكوين الدائرة: 8:8 (8 مداخل و8 مخارج)
• نوع الخرج: Tri-State (3-State)
• مدى جهد التغذية: من 2V لـ 6V
• زمن الانتشار (Propagation Delay): حوالي 15ns عند 5V (ارجع للـ datasheet للقيم الدقيقة)
• تيار الخرج: ±7.8mA عند VCC = 5V (سحب وتغذية)
• الباكدج / العلبة: 20-DIP (0.300", 7.62mm)
• مدى درجة حرارة التشغيل: من -40°C لـ +85°C (درجة صناعية)

التطبيقات واستخداماته

• عمل Buffering للداتا وتخزينها في أنظمة المعالجات الدقيقة
• واجهة باص (Bus Interface) لتثبيت العناوين والداتا
• تنفيذ ريجسترات في الدوائر الرقمية
• تثبيت عناوين الميموري للـ SRAM/EPROM/EEPROM
• توسيع مداخل ومخارج الميكروكونترولر (زي Arduino وSTM32 وPIC)
• توجيه الإشارات الرقمية في الأنظمة المدمجة
• دوائر منطق للتحكم والأتمتة الصناعية

المحتويات

• 1x آي سي 74HC573 Octal D-type Transparent Latch (باكدج 20-DIP)

التوافق

• عائلة المنطق: HC (High-speed CMOS)، متوافق مع مستويات منطق TTL وCMOS
• توافق الجهد: ينفع يُستخدم مع أنظمة منطق 3.3V و5V
• الـ Pinout: DIP قياسي 20 pin، متوافق مباشرة مع البريد بورد وقواعد الآي سي (IC Sockets)
• بدائل مكافئة: نفس وظيفة الـ 74LS573 والـ 74HCT573 (نسخ متوافقة مع TTL)

توصية MOKWN

الـ 74HC573 قطعة أساسية لأي حد شغال في الإلكترونيات، سواء هاوي أو طالب أو مهندس محترف بيشتغل على مشاريع رقمية. تنوعه في تثبيت الداتا والتوصيل مع الباصات بيخليه مهم جدًا في التصاميم المعتمدة على الميكروكونترولر، خصوصًا لما تكون بتوسّع المداخل والمخارج أو بتدير خطوط داتا كتير. بننصحك تحتفظ بكام واحدة في درج القطعات بتاعك للتجارب وللمشاريع النهائية. وللتطبيقات عالية السرعة، فكّر إنك تستخدمه مع عائلة منطق متوافقة من سلسلة 74HC. في MOKWN بنضمنلك قطع أصلية بأسعار منافسة وجاهزة للتوصيل السريع لكل مصر.
